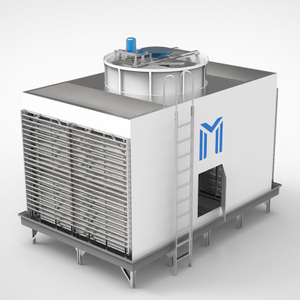

Torre de enfriamiento cerrada de flujo mixto

La torre de enfriamiento cerrada es un equipo de enfriamiento eficiente y ahorrador de energía, que se usa ampliamente en sistemas de la industria, el comercio y el HVAC. A diferencia de la torre de enfriamiento abierta, la torre de enfriamiento cerrada intercambia calor a través de un sistema de circulación cerrada, lo que evita el contacto directo entre el medio de enfriamiento y el aire exterior.

El enfriamiento de Mach puede proporcionar a los clientes una variedad de equipos y procesos de enfriamiento, que incluyen principalmente torres de enfriamiento de circuito cerrado, torres de enfriamiento abiertas, enfriadores de aire y tanques de agua industriales. Al mismo tiempo, produce y opera varias especificaciones de embalaje de torres de enfriamiento, ventiladores d

Video de la torre de enfriamiento cerrada de flujo mixto

---

Flujo mixto Torre de enfriamiento cerrada Principio de operación

---

El medio de enfriamiento (generalmente agua) se rocía uniformemente sobre el material de relleno dentro de la torre de enfriamiento a través de un dispositivo de pulverización, formando una película delgada de agua. El aire caliente entra desde la parte inferior de la torre de enfriamiento e intercambia calor con la película de agua, transfiriendo el calor a la película de agua y causando evaporación parcial del agua, eliminando así el calor. Al mismo tiempo, debido al diseño de flujo cruzado, el aire puede fluir hacia arriba y horizontalmente dentro de la torre de enfriamiento, aumentando el área de contacto y el tiempo de contacto entre el aire y el agua, mejorando así la eficiencia del intercambio de calor. En un sistema cerrado, el medio de enfriamiento se aísla del aire externo, evitando la entrada de impurezas y contaminantes, al tiempo que reduce las pérdidas de evaporación del agua, mejora la eficiencia de enfriamiento y la estabilidad de la calidad del agua.



Características de la torre de enfriamiento cerrada de flujo mixto

---

• Enfriamiento eficiente




  La torre de enfriamiento cerrada de flujo mixto adopta un diseño eficiente de intercambio de calor, que puede transferir de manera rápida y efectiva el calor del medio de enfriamiento para garantizar un efecto de enfriamiento estable.

• Ahorro de agua y ahorro de energía




  El sistema de circulación cerrada reduce en gran medida la pérdida de evaporación y la pérdida de agua de agua, y la tasa de utilización de la circulación del agua es alta, lo que reduce significativamente la demanda de reposición de agua y ahorra recursos hídricos.

• Operación estable




  El agua circulante de la torre de enfriamiento cerrada generalmente adopta la circulación cerrada de agua blanda, lo que evita que el equipo sea dañado por la escala generada en la torre o el equipo de usuario durante el uso a largo plazo.

• Protección ambiental




  El agua circulante de la torre de enfriamiento cerrada a través del circuito interno cerrado no está contaminada y puede usarse continuamente. La evaporación relativa del agua en aerosol es menor, lo que protege el medio ambiente en gran medida.

• Mantenimiento fácil




  Dado que el medio de enfriamiento circula dentro de un sistema cerrado, evita la entrada de impurezas y contaminantes externas. Esto reduce significativamente problemas como la escala y la corrosión en el sistema de enfriamiento, extiende la vida útil del equipo y disminuye la carga de trabajo y los costos de mantenimiento.

• Control inteligente




  Las torres de enfriamiento cerradas generalmente están equipadas con ventiladores y bombas controladas por conversión de frecuencia, lo que puede ajustar dinámicamente el estado de funcionamiento de acuerdo con la demanda de enfriamiento real para evitar energía innecesaria.

• Diseño de bajo ruido




  Las torres de enfriamiento cerradas generalmente adoptan un diseño de bajo ruido, y el control de conversión de frecuencia de los ventiladores y las bombas reduce aún más el ruido de operación y mejora el entorno de trabajo.

Piezas principales de la torre de enfriamiento de flujo mixto

---

Enfriador La bobina está hecha de acero inoxidable, que ofrece una fuerte resistencia a la corrosión para ambientes ácidos-base; congelar y resistencia a la presión para reducir los riesgos de ráfaga de tuberías de invierno; superficie densa para evitar escala y extender la vida útil; Alta eficiencia de disipación de calor con bajos costos de mantenimiento. Se puede actualizar al material del tubo de cobre rojo.

Ensamblaje de ventilador y transmisión Ventilador de aleación de aluminio de baja velocidad emparejado con un reductor de engranajes, asegurando niveles de operación y ruido suaves por debajo de 60 dB (A). El motor está disponible en modelos a prueba de explosión o de eficiencia energética, lo que respalda el ajuste de múltiples velocidades con ahorros de energía de hasta el 50%. Las actualizaciones de motor a los motores de Siemens o WEG son compatibles.

Bomba sencilla Esta bomba de alta eficiencia cumple con el estándar JIS-C410, con una velocidad de flujo grande, cabeza baja, diseño anti-cayendo, alta eficiencia, pérdida de energía mínima y consumo de energía extremadamente bajo. Su estructura compacta, tamaño pequeño y diseño estéticamente agradable aseguran una instalación fácil, operación estable y bajo ruido. Con una alta concentricidad de componentes, rendimiento a prueba de fugas y mantenimiento simplificado, la bomba ofrece fiabilidad y funcionalidad fácil de usar.

Servicio personalizado Sistema de bomba de agua / gabinete de control circulante / tanque de agua / carcasa de acero inoxidable y marco / sujetadores (304 / 316L) / motores de doble velocidad y calentadores anticongelantes de motor de frecuencia variable

Flujo mixto Prámetro de torre de enfriamiento cerrado

---

Modelo	Enfriamiento  capacidad	TAMAÑO							Ventilador de enfriamiento					Pulverización  bomba			Diámetro de la tubería de agua				Peso
	Agua  caudal ​	(L)	(W)		(H)		Diámetro		Fuerza			de aire Capacidad		Fuerza			entrada/ salida		Hacer  tubería ​		noroeste		de operación Peso
	m/h	mm	mm		mm		mm		KW			m/h		KW			mm		mm		kg		kg
Serie AHCF-D
AHCF-10D	10	2000	1300		2080		φ700		0.55 0.55			6400 6400		0.55			DN65		DN25		640		1730
AHCF-15D	15	2000	1400		2300		φ750		0.75 0.75			9600 9600		0.55			DN65		DN25		710		1880
AHCF-20D	20	2000	1500		2300		φ750		1.1 1.1			12800 12800		0.55			DN65		DN25		810		1920
AHCF-30D	30	2300	1800		2350		φ800		1.5 1.5			19200 19200		0.75			DN65		DN25		920		2320
AHCF-40D	40	2800	1800		2400		φ812		1.5 1.5			25600 25600		1.1			DN80		DN32		1200		2860
AHCF-50D	50	2800	2000		2550		φ900		2.2 2.2			32000 32000		1.1			DN100		DN32		1380		3200
AHCF-65D	65	2950	2300		2850		φ900		2.2 2.2			41600 41600		1.5			DN100		DN32		1620		3980
AHCF-80D	80	3600	2300		3000		φ1000		3 3			51200 51200		2.2			DN125		DN40		2280		5330
AHCF-100D	100	4300	2600		3100		φ1200		4 4			64000 64000		3			DN125		DN40		2800		7150
AHCF-125D	125	4800	2700		3200		φ1400		5.5 5.5			80000 80000		3			DN150		DN40		3290		7780
AHCF-150D	150	5300	3000		3750		φ1400		4*3			64000 G4888		4			DN150		DN40		3880		9800

Show de fábrica de torre de enfriamiento de flujo mixto

---

Aplicación de torre de enfriamiento de flujo mixto

---

La torre de enfriamiento cerrada de flujo mixto es adecuada para muchos campos industriales, como metalurgia, aviación, energía eléctrica, industria química, maquinaria, petróleo, alimentos, plásticos, caucho, etc.

Precauciones de mantenimiento de la torre de enfriamiento de flujo mixto

---

1. Mantenimiento del equipo:

Limpie regularmente el polvo, las manchas de aceite y otros escombros en la cubierta exterior, y también retire la escala en la bobina de intercambio de calor. Limpie regularmente el filtro de pulverización. El material de escala es el factor de influencia más grande en el efecto de disipación de calor de la bobina de transferencia de calor.

2. Gestión y mantenimiento de la calidad del agua:

Debido al buen efecto de disipación de calor dentro de la bobina de intercambio de calor y la exposición a largo plazo a la circulación de agua caliente, es relativamente fácil de escalar. Por lo tanto, se debe usar agua blanda para el agua interna de la bobina de intercambio de calor. La capa externa del enfriador se rocía con una bomba de pulverización, y el agua de aerosol es agua del grifo. Si con frecuencia entra en contacto con tuberías de cobre caliente, definitivamente se producirá escala, y debe limpiarse regularmente.

3. Mantenimiento y mantenimiento de las bombas:

① El tubo de entrada debe estar altamente sellado;

② La tubería importada debe estar llena de líquido, y la bomba tiene prohibido correr durante mucho tiempo en un estado de cavitación;

③ Verifique regularmente la corriente del motor y asegúrese de que no exceda la corriente nominal del motor;

④ La bomba debe ser supervisada por una persona dedicada durante la operación para evitar accidentes;

⑤ Está estrictamente prohibido apagar arbitrariamente el suministro de agua de enfriamiento durante la operación de alta temperatura;

⑥ Después de la operación a largo plazo de la bomba, si el ruido y la vibración de la unidad aumentan debido al desgaste mecánico, debe detenerse para su inspección. Si es necesario, se pueden reemplazar piezas y rodamientos vulnerables. El período de mantenimiento de la unidad es de un año.

4. Mantenimiento y mantenimiento de sellos mecánicos dentro de la bomba:

① La lubricación del sello mecánico debe estar limpia y libre de partículas sólidas;

② Los sellos mecánicos están estrictamente prohibidos trabajar en condiciones de fricción seca

③ Antes de comenzar, la bomba (motor) debe girarse varias veces para evitar dañar el sello cuando comenzó repentinamente.

Flujo mixto Torre de enfriamiento cerrado Preguntas frecuentes

---

1. ¿Cómo funciona una torre de enfriamiento de circuito cerrado de flujo cruzado híbrido?

2. ¿Cuáles son las ventajas de una torre de enfriamiento de circuito cruzado híbrido de flujo cruzado?

3. ¿Cómo difiere una torre de enfriamiento de circuito cerrado de flujo cruzado híbrido de una torre de enfriamiento del circuito cerrado del controfulio?

4. ¿Cuál es el alcance de la aplicación de una torre de enfriamiento de circuito cruzado de flujo cruzado híbrido?

5. ¿Cuáles son las precauciones de mantenimiento para una torre de enfriamiento del circuito cruzado de flujo cruzado híbrido?

6. ¿Cuál es el material de una torre de enfriamiento de circuito cruzado de flujo cruzado híbrido?

7. ¿Cuáles son las características estructurales de una torre de enfriamiento de circuito cruzado de flujo cruzado híbrido?
