AHC FD
MACH
| AHC FD: | |
|---|---|
Deskripsi Produk

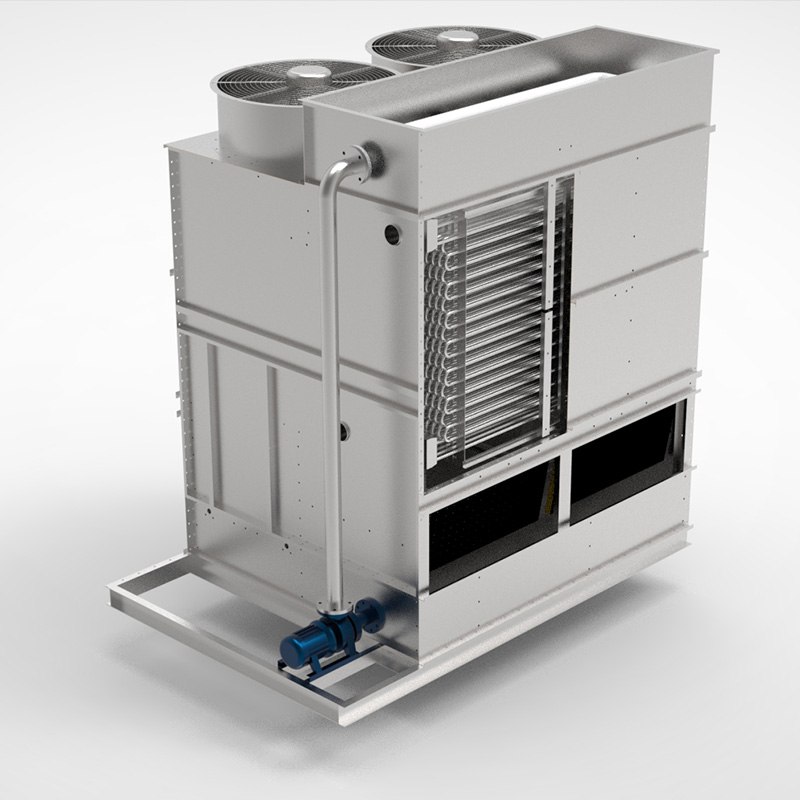

Aliran campuran Mach Cooling tertutup menara pendingin , bagian dari seri FD AHC , menggabungkan desain aliran silang dan aliran balik untuk pertukaran panas yang efisien dalam aplikasi industri dan komersial mm . Dengan sistem loop tertutup, menara ini mencegah kontaminasi, mengurangi konsumsi air dan energi, dan menawarkan masa pakai 10 hingga 15 tahun dengan perawatan yang tepat. Dibuat dengan bahan tahan korosi seperti baja galvanis atau baja tahan karat, bahan ini ideal untuk metalurgi, industri kimia, pembangkit listrik, dan sistem HVAC . Bandingkan dengan aliran silang sirkuit tertutup kami menara pendingin untuk desain alternatif.
Aliran campuran tertutup menara pendingin menggabungkan mekanisme aliran silang dan aliran balik untuk meningkatkan efisiensi:
|
 |
Desain hybrid memastikan perpindahan panas yang cepat dan stabil untuk kinerja pendinginan yang konsisten.
Sirkulasi tertutup mengurangi penguapan dan kehilangan percikan, meminimalkan konsumsi air dan energi.
Sirkulasi air yang lembut mencegah kerak, memastikan keandalan peralatan dalam jangka panjang.
Sistem tertutup meminimalkan polusi dan penguapan air, mengurangi dampak lingkungan.
Desain loop tertutup mengurangi kerak dan korosi, sehingga menurunkan beban kerja dan biaya pemeliharaan.
Kipas dan pompa yang dikontrol frekuensinya menyesuaikan secara dinamis terhadap kebutuhan pendinginan, sehingga mengoptimalkan penggunaan energi.
Kipas dan pompa dengan kebisingan rendah, dengan kontrol frekuensi, memastikan pengoperasian senyap dan cocok untuk lingkungan sensitif.
 |
Lebih kerenKumparan baja tahan karat dengan ketahanan korosi, ketahanan beku dan tekanan, serta permukaan padat untuk mencegah kerak. Peningkatan opsional ke tembaga merah untuk meningkatkan kinerja. |
Rakitan Kipas dan PenggerakKipas paduan aluminium berkecepatan rendah dengan peredam roda gigi memastikan tingkat kebisingan di bawah 60 dB(A). Mendukung motor multi-kecepatan (kompatibel dengan Siemens/WEG) untuk penghematan energi hingga 50%. |
 |
 |
pompa semprotPompa efisiensi tinggi (standar JIS-C410) dengan aliran besar, head rendah, desain anti-penyumbatan, dan konsumsi daya rendah untuk pengoperasian yang stabil dan kebisingan rendah. |
Layanan yang DisesuaikanPilihannya mencakup pompa air sirkulasi, sistem kabinet kontrol, tangki air, rumah/rangka baja tahan karat, pengencang 304 / 316L , motor kecepatan ganda atau frekuensi variabel, dan pemanas antibeku. |
 |
| Model | Aliran Air (m³/h) | Panjang ( mm ) | Lebar ( mm ) | Tinggi ( mm ) | Diameter Kipas ( mm ) | Daya Kipas ( kW ) | Kapasitas Udara (m³/h) | pompa semprot Daya ( kW ) | Saluran Masuk/Keluar ( mm ) | Pipa Rias ( mm ) | Berat Bersih ( kg ) | Berat Kerja ( kg ) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AHC F-10D | 10 | 2000 | 1300 | 2080 | 700 | 0.55 | 6400 | 0.55 | DN65 | DN25 | 640 | 1730 |
| AHC F-15D | 15 | 2000 | 1400 | 2300 | 750 | 0.75 | 9600 | 0.55 | DN65 | DN25 | 710 | 1880 |
| AHC F-20D | 20 | 2000 | 1500 | 2300 | 750 | 1.1 | 12800 | 0.55 | DN65 | DN25 | 810 | 1920 |
| AHC F-30D | 30 | 2300 | 1800 | 2350 | 800 | 1.5 | 19200 | 0.75 | DN65 | DN25 | 920 | 2320 |
| AHC F-40D | 40 | 2800 | 1800 | 2400 | 812 | 1.5 | 25600 | 1.1 | DN80 | DN32 | 1200 | 2860 |
| AHC F-50D | 50 | 2800 | 2000 | 2550 | 900 | 2.2 | 32000 | 1.1 | DN100 | DN32 | 1380 | 3200 |
| AHC F-65D | 65 | 2950 | 2300 | 2850 | 900 | 2.2 | 41600 | 1.5 | DN100 | DN32 | 1620 | 3980 |
| AHC F-80D | 80 | 3600 | 2300 | 3000 | 1000 | 3 | 51200 | 2.2 | DN125 | DN40 | 2280 | 5330 |
| AHC F-100D | 100 | 4300 | 2600 | 3100 | 1200 | 4 | 64000 | 3 | DN125 | DN40 | 2800 | 7150 |
| AHC F-125D | 125 | 4800 | 2700 | 3200 | 1400 | 5.5 | 80000 | 3 | DN150 | DN40 | 3290 | 7780 |
| AHC F-150D | 150 | 5300 | 3000 | 3750 | 1400 | 4x3 | 64000 | 4 | DN150 | DN40 | 3880 | 9800 |
Pilih lokasi yang berventilasi baik dan bebas dari sumber panas atau penghalang untuk aliran udara optimal.
Pastikan kapasitas penahan beban lokasi memenuhi persyaratan berat menara.
Bangun pondasi dengan kesalahan elevasi maksimum ±5 mm .
Pertahankan jarak yang memadai untuk pemasukan udara dan akses pemeliharaan.
Hindari api terbuka atau pengelasan di dekat menara; mengambil tindakan pencegahan jika perlu.
Sebelum pengoperasian, verifikasi sambungan aman, lumasi komponen, dan periksa kabel.
Tetapkan operator profesional untuk inspeksi rutin dan pencatatan pemeliharaan.
Mendinginkan peralatan selama peleburan dan penempaan untuk pengoperasian yang stabil.
Mendukung pendinginan untuk proses manufaktur dan pengujian.
Mengelola panas di pembangkit listrik untuk kinerja turbin yang efisien.
Menangani panas dari proses kimia untuk memastikan keamanan dan efisiensi.
Mendinginkan peralatan selama produksi makanan untuk kualitas yang konsisten.
Mengelola panas dalam proses pencetakan dan ekstrusi untuk produksi yang andal.
Bersihkan debu, minyak, dan kotoran dari cangkang secara teratur, dan hilangkan kerak dari koil penukar panas dan filter semprotan untuk menjaga efisiensi.
Gunakan air lunak dalam koil penukar panas untuk mencegah kerak. Bersihkan air semprot (air keran) secara teratur untuk menghindari penumpukan kerak pada pipa tembaga.
Pastikan pipa saluran masuk tertutup rapat, isi pipa dengan cairan, pantau arus motor, awasi pengoperasian, hindari mematikan air pendingin selama suhu tinggi, dan periksa kebisingan/getaran setiap tahun.
Gunakan pelumasan yang bersih dan bebas partikel, hindari gesekan kering, dan putar pompa sebelum memulai untuk mencegah kerusakan segel.
Cairan proses mengalir di dalam kumparan, dengan semprotan air dan udara bersentuhan dengan kumparan dengan cara campuran aliran silang dan aliran balik. Panas ditransfer melalui dinding kumparan, dan udara serta uap panas dibuang oleh kipas, sementara cairan yang didinginkan disirkulasikan kembali.
Efisiensi perpindahan panas yang tinggi untuk cairan bersuhu tinggi.
Penghematan air dan energi melalui pengurangan konsumsi.
Desain kompak untuk situs dengan ruang terbatas.
Perawatan mudah dengan pengurangan kerak dan korosi.
Menara aliran campuran menggabungkan desain aliran silang dan aliran balik untuk meningkatkan efisiensi perpindahan panas, sedangkan menara aliran balik menggunakan aliran udara vertikal untuk pendinginan seragam dan tapak yang lebih kecil.
Cocok untuk mm bidang industri dan ko ersial seperti metalurgi, listrik, kimia, pemrosesan makanan, dan sistem HVAC yang memerlukan pendinginan efisien.
Dengan perawatan yang tepat, masa pakai biasanya 10 hingga 15 tahun , bergantung pada material, kondisi pengoperasian, dan praktik pemeliharaan.
Periksa pengoperasian kipas terhadap kebisingan dan getaran; membersihkan nozel dan filter.
Bersihkan gulungan dan kemasan untuk menghilangkan kotoran dan ganggang; menggunakan bahan kimia pengolahan air.
Pantau pengoperasian pompa, pastikan pipa tertutup rapat, dan hindari kavitasi.
Bahan eksterior termasuk fiberglass, baja tahan karat, atau baja galvanis; kumparan terbuat dari tembaga atau baja tahan karat; pengepakannya adalah PVC atau PP .
