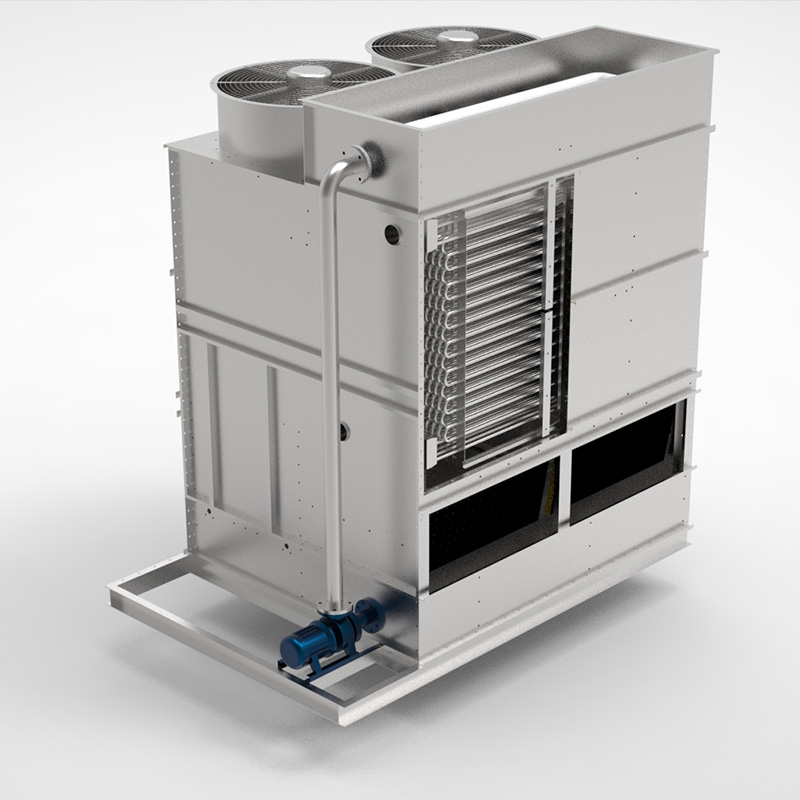

मिश्रित प्रवाह बंद कूलिंग टॉवर

बंद कूलिंग टॉवर एक कुशल और ऊर्जा-बचत करने वाला कूलिंग उपकरण है, जो व्यापक रूप से उद्योग, वाणिज्य और एचवीएसी सिस्टम में उपयोग किया जाता है। खुले कूलिंग टॉवर से अलग, बंद कूलिंग टॉवर एक बंद परिसंचरण प्रणाली के माध्यम से गर्मी का आदान -प्रदान करता है, जो शीतलन माध्यम और बाहरी हवा के बीच सीधे संपर्क से बचता है।

मच कूलिंग ग्राहकों को विभिन्न प्रकार के कूलिंग उपकरण और प्रक्रियाएं प्रदान कर सकती है, जिसमें मुख्य रूप से बंद-सर्किट कूलिंग टावर्स, ओपन कूलिंग टावर्स, एयर कूलर और औद्योगिक पानी के टैंक शामिल हैं। उसी समय, यह कूलिंग टॉवर पैकिंग, कूलिंग टॉवर प्रशंसकों, कूलिंग टॉवर मोटर्स, रिड्यूसर और अन्य फाइबरग्लास कूलिंग टॉवर सामान के विभिन्न विनिर्देशों का उत्पादन और संचालन करता है। यह कूलिंग टॉवर नवीकरण और रखरखाव सेवाओं का भी कार्य करता है। कंपनी के उत्पादों को उच्च गति वाले रेलवे, सटीक एयर कंडीशनिंग, धातुकर्म और फोर्जिंग, तेल और बिजली, रासायनिक और दवा उद्योगों और गर्मी उपचार जैसे क्षेत्रों में व्यापक रूप से लागू किया जा सकता है।

मिश्रित प्रवाह बंद कूलिंग टॉवर वीडियो

---

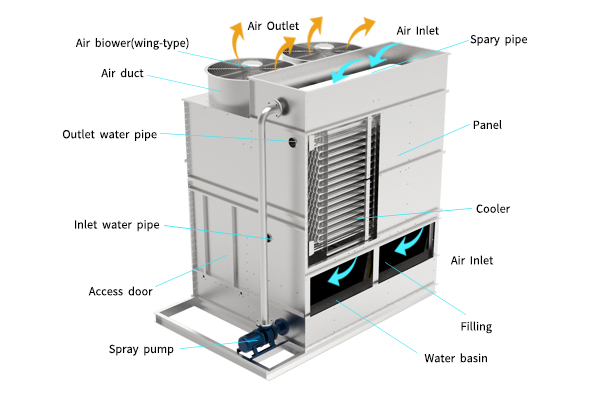

मिश्रित प्रवाह बंद कूलिंग टॉवर संचालन का सिद्धांत

---

शीतलन माध्यम (आमतौर पर पानी) समान रूप से एक स्प्रे डिवाइस के माध्यम से शीतलन टॉवर के अंदर भरण सामग्री पर छिड़काव किया जाता है, जिससे पानी की एक पतली फिल्म बनती है। गर्म हवा कूलिंग टॉवर के नीचे से प्रवेश करती है और पानी की फिल्म के साथ गर्मी का आदान -प्रदान करती है, पानी की फिल्म में गर्मी को स्थानांतरित करती है और पानी के आंशिक वाष्पीकरण का कारण बनती है, जिससे गर्मी दूर हो जाती है। इसी समय, क्रॉसफ्लो डिज़ाइन के कारण, हवा कूलिंग टॉवर के भीतर ऊपर और क्षैतिज रूप से दोनों को प्रवाहित कर सकती है, संपर्क क्षेत्र को बढ़ा सकती है और हवा और पानी के बीच संपर्क समय बढ़ सकती है, इस प्रकार गर्मी विनिमय दक्षता में सुधार हो सकता है। एक बंद प्रणाली में, शीतलन माध्यम को बाहरी हवा से अलग किया जाता है, जिससे अशुद्धियों और प्रदूषकों के प्रवेश को रोकता है, जबकि पानी के वाष्पीकरण के नुकसान को कम करता है, जिससे शीतलन दक्षता और पानी की गुणवत्ता स्थिरता बढ़ जाती है।



मिश्रित प्रवाह बंद कूलिंग टॉवर सुविधाएँ

---

• कुशल शीतलन




  मिश्रित-प्रवाह बंद कूलिंग टॉवर कुशल हीट एक्सचेंज डिज़ाइन को अपनाता है, जो स्थिर शीतलन प्रभाव सुनिश्चित करने के लिए कूलिंग माध्यम से गर्मी को जल्दी और प्रभावी ढंग से स्थानांतरित कर सकता है।

• पानी की बचत और ऊर्जा-बचत




  बंद परिसंचरण प्रणाली पानी के वाष्पीकरण हानि और छप हानि को बहुत कम कर देती है, और जल परिसंचरण उपयोग दर अधिक है, जो पानी की पुनःपूर्ति की मांग को काफी कम कर देती है और जल संसाधनों को बचाती है।

• स्थिर प्रचालन




  बंद कूलिंग टॉवर का परिसंचारी पानी आमतौर पर नरम पानी के बंद परिसंचरण को अपनाता है, जो प्रभावी रूप से उपकरण को टॉवर या उपयोगकर्ता उपकरणों में लंबे समय तक उपयोग के दौरान उत्पन्न पैमाने से क्षतिग्रस्त होने से रोकता है।

• पर्यावरण संरक्षण




  बंद आंतरिक सर्किट के माध्यम से बंद शीतलन टॉवर का परिसंचारी पानी प्रदूषित नहीं है और इसका उपयोग लगातार किया जा सकता है। स्प्रे पानी का सापेक्ष वाष्पीकरण कम है, जो पर्यावरण को काफी हद तक बचाता है।

• आसान रखरखाव




  चूंकि शीतलन माध्यम एक बंद प्रणाली के भीतर घूमता है, इसलिए यह बाहरी अशुद्धियों और दूषित पदार्थों के प्रवेश को रोकता है। यह कूलिंग सिस्टम में स्केलिंग और संक्षारण जैसे मुद्दों को काफी कम कर देता है, उपकरण के सेवा जीवन का विस्तार करता है, और रखरखाव कार्यभार और लागत को कम करता है।

• बुद्धिमान नियंत्रण




  बंद शीतलन टावरों को आमतौर पर आवृत्ति रूपांतरण द्वारा नियंत्रित प्रशंसकों और पंपों से सुसज्जित किया जाता है, जो अनावश्यक ऊर्जा से बचने के लिए वास्तविक शीतलन मांग के अनुसार चल रहे राज्य को गतिशील रूप से समायोजित कर सकता है।

• कम शोर डिजाइन




  बंद कूलिंग टावर्स आमतौर पर कम शोर डिजाइन को अपनाते हैं, और प्रशंसकों और पंपों के आवृत्ति रूपांतरण नियंत्रण को और अधिक ऑपरेटिंग शोर को कम करता है और काम के माहौल में सुधार करता है।

मिश्रित प्रवाह बंद शीतलन टॉवर मुख्य भागों

---

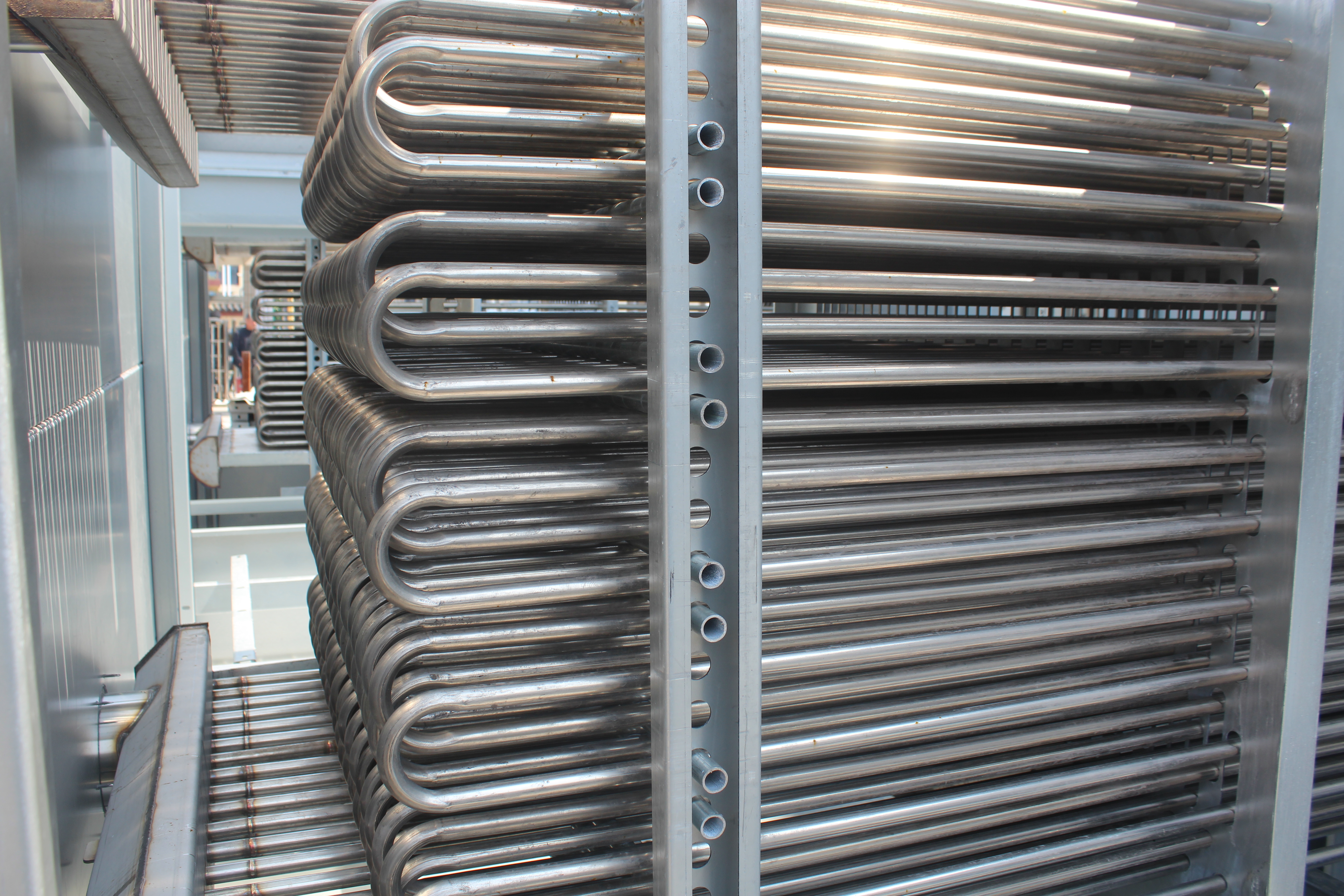

शीतक कॉइल स्टेनलेस स्टील से बना है, एसिड-बेस वातावरण के लिए मजबूत संक्षारण प्रतिरोध की पेशकश करता है; सर्दियों के पाइप फटने के जोखिम को कम करने के लिए फ्रीज और दबाव प्रतिरोध; स्केलिंग को रोकने और जीवनकाल का विस्तार करने के लिए घनी सतह; कम रखरखाव लागत के साथ उच्च गर्मी विघटन दक्षता। इसे रेड कॉपर ट्यूब सामग्री में अपग्रेड किया जा सकता है।

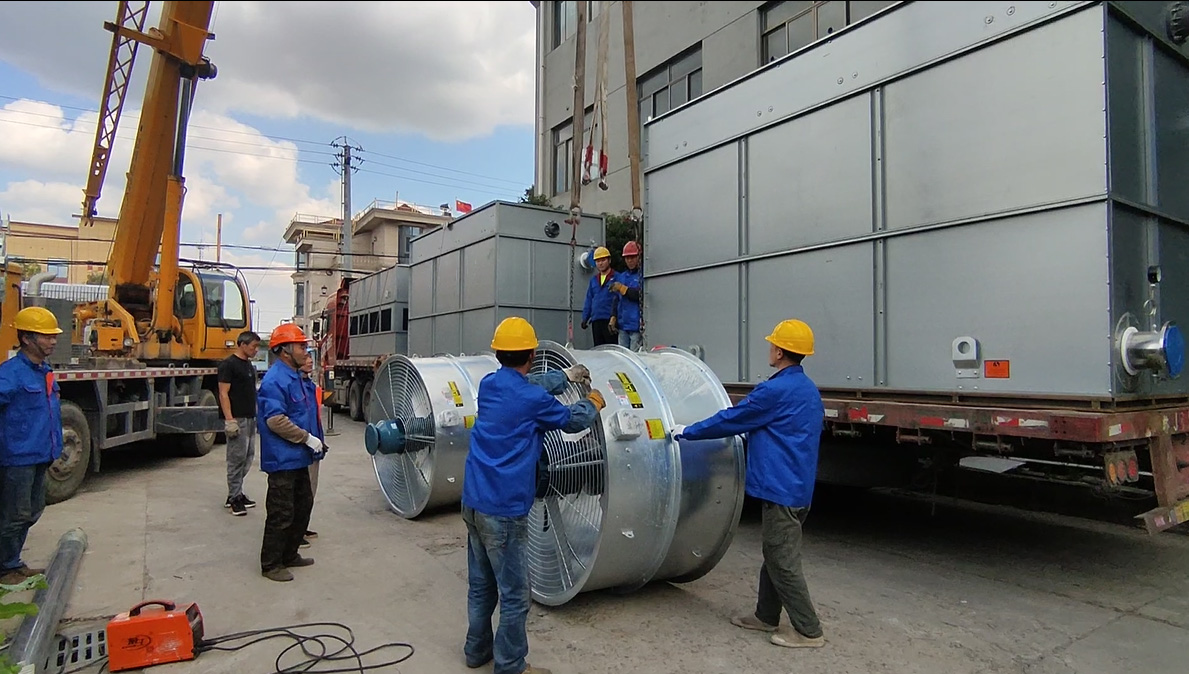

फैन एंड ड्राइव असेंबली कम गति वाले एल्यूमीनियम मिश्र धातु प्रशंसक को एक गियर रिड्यूसर के साथ जोड़ा गया, जो 60 डीबी (ए) से नीचे चिकनी संचालन और शोर का स्तर सुनिश्चित करता है। मोटर विस्फोट-प्रूफ या ऊर्जा-कुशल मॉडल में उपलब्ध है, जो 50%तक ऊर्जा बचत के साथ बहु-गति समायोजन का समर्थन करता है। सीमेंस या WEG मोटर्स के लिए मोटर अपग्रेड संगत हैं।

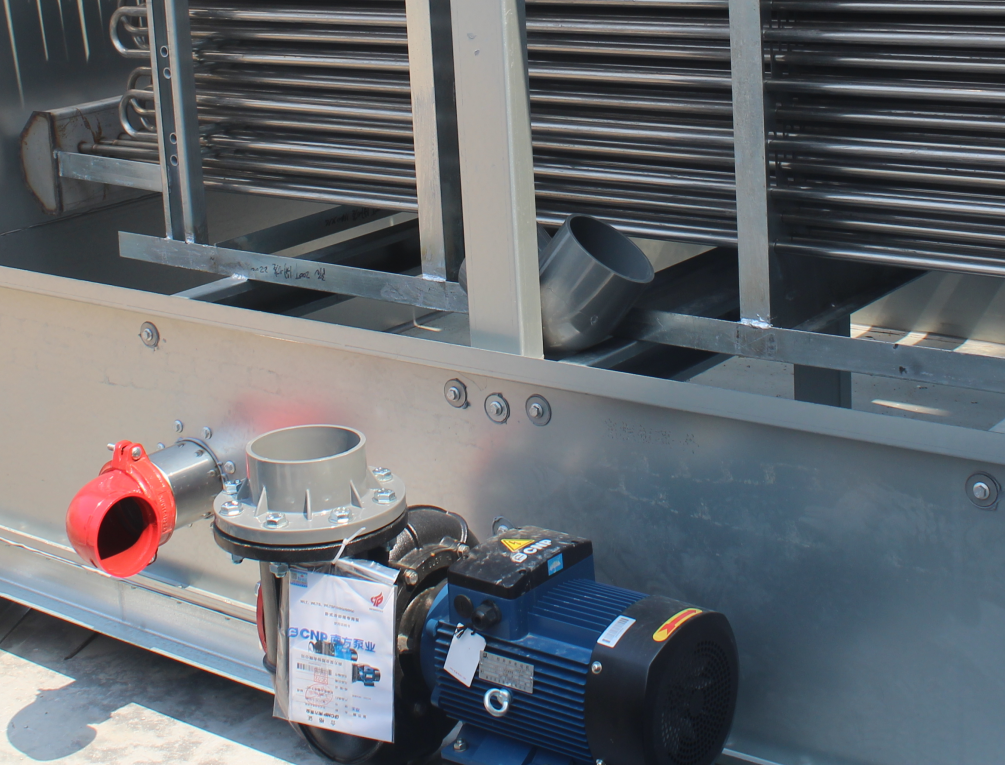

स्परी पंप यह उच्च दक्षता पंप JIS-C410 मानक के साथ अनुपालन करता है, जिसमें बड़े प्रवाह दर, कम सिर, एंटी-क्लॉगिंग डिजाइन, उच्च दक्षता, न्यूनतम ऊर्जा हानि और बेहद कम बिजली की खपत होती है। इसकी कॉम्पैक्ट संरचना, छोटे आकार, और सौंदर्यवादी रूप से मनभावन डिजाइन आसान स्थापना, स्थिर संचालन और कम शोर सुनिश्चित करते हैं। उच्च घटक consentricity, लीक-प्रूफ प्रदर्शन और सरलीकृत रखरखाव के साथ, पंप विश्वसनीयता और उपयोगकर्ता के अनुकूल कार्यक्षमता दोनों प्रदान करता है।

अनुकूलित सेवा परिसंचारी पानी पंप / नियंत्रण कैबिनेट प्रणाली / पानी टैंक / स्टेनलेस स्टील आवास और फ्रेम / फास्टनरों (304 / 316L) / दोहरी-गति मोटर्स और चर आवृत्ति मोटर एंटी-फ्रीज हीटर

मिश्रित प्रवाह बंद कूलिंग टॉवर प्रैमेटर

---

नमूना	शीतलक  क्षमता	आकार							ठंडक के लिये पंखा					फुहार  पंप करना			पाइप पाइप व्यास				वज़न
	पानी  प्रवाह दर	(L)	(डब्ल्यू)		(एच)		व्यास		शक्ति			हवाई क्षमता		शक्ति			इनलेट/ दुकान		बनाना  पाइप ​		नॉट		प्रचालन भार
	मेक	मिमी	मिमी		मिमी		मिमी		किलोवाट			मेक		किलोवाट			मिमी		मिमी		किलोभास		किलोभास
एएचसीएफ-डी श्रृंखला
AHCF-10D	10	2000	1300		2080		φ700		0.55 0.55			6400 6400		0.55			DN65		DN25		640		1730
AHCF-15D	15	2000	1400		2300		φ750		0.75 0.75			9600 9600		0.55			DN65		DN25		710		1880
AHCF-20D	20	2000	1500		2300		φ750		1.1 1.1			12800 12800		0.55			DN65		DN25		810		1920
AHCF-30D	30	2300	1800		2350		φ800		1.5 1.5			19200 19200		0.75			DN65		DN25		920		2320
AHCF-40D	40	2800	1800		2400		φ812		1.5 1.5			25600 25600		1.1			DN80		DN32		1200		2860
AHCF-50D	50	2800	2000		2550		φ900		2.2 2.2			32000 32000		1.1			DN100		DN32		1380		3200
AHCF-65D	65	2950	2300		2850		φ900		2.2 2.2			41600 41600		1.5			DN100		DN32		1620		3980
AHCF-80D	80	3600	2300		3000		φ1000		3 3			51200 51200		2.2			DN125		DN40		2280		5330
AHCF-100D	100	4300	2600		3100		φ1200		4 4			64000 64000		3			DN125		DN40		2800		7150
AHCF-125D	125	4800	2700		3200		φ1400		5.5 5.5			80000 80000		3			DN150		DN40		3290		7780
AHCF-150D	150	5300	3000		3750		φ1400		4*3			64000 G4888		4			DN150		DN40		3880		9800

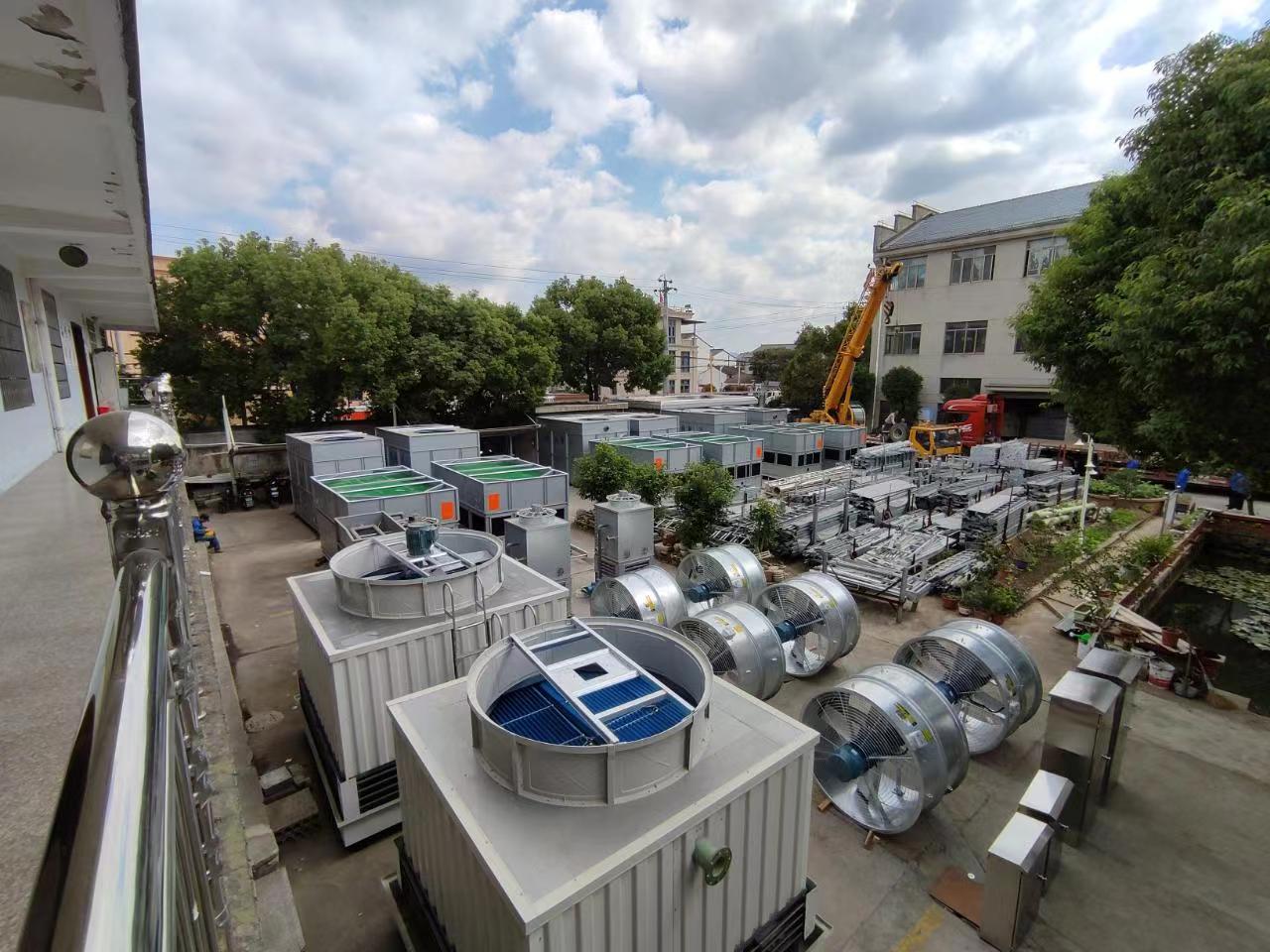

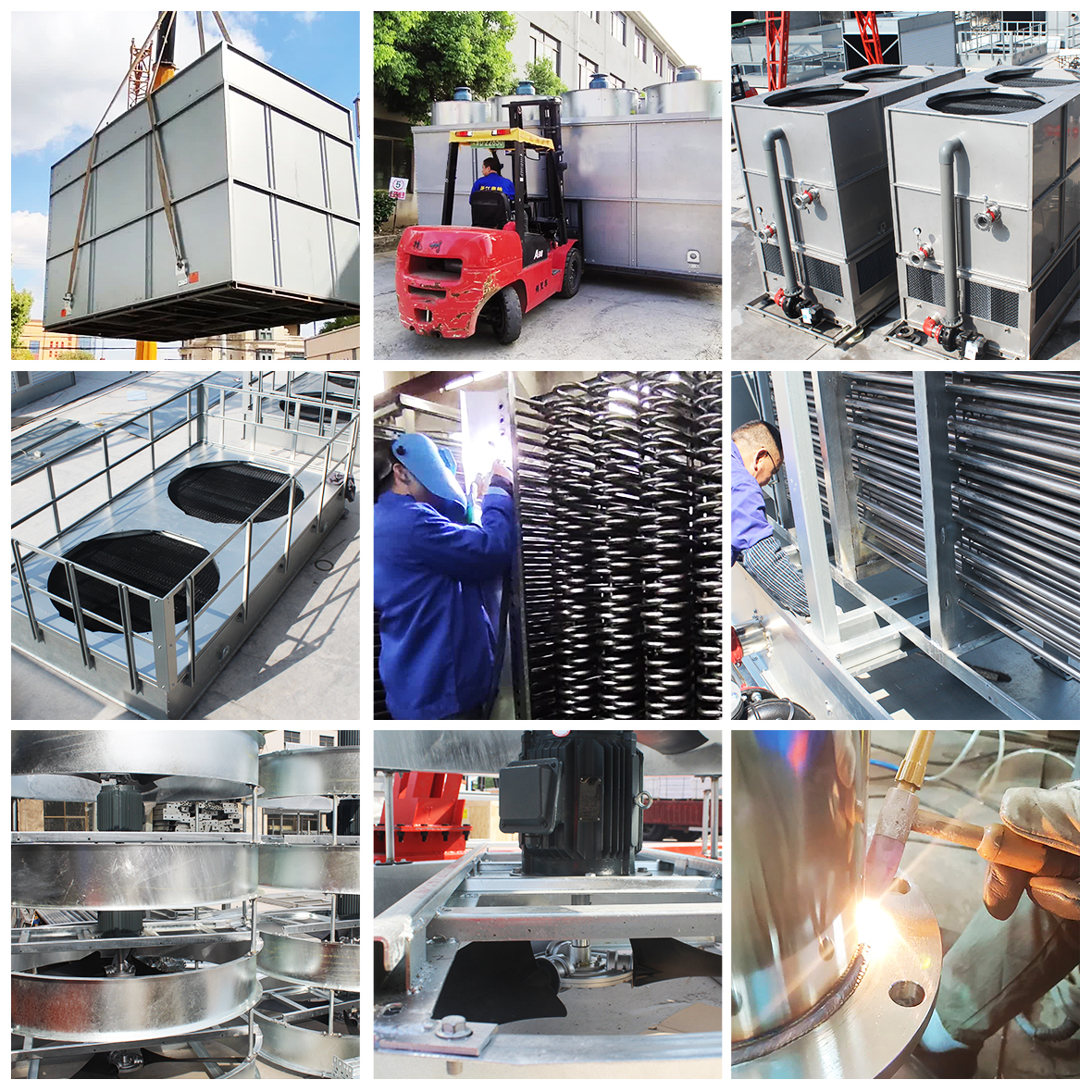

मिश्रित प्रवाह बंद कूलिंग टॉवर फैक्ट्री शो

---

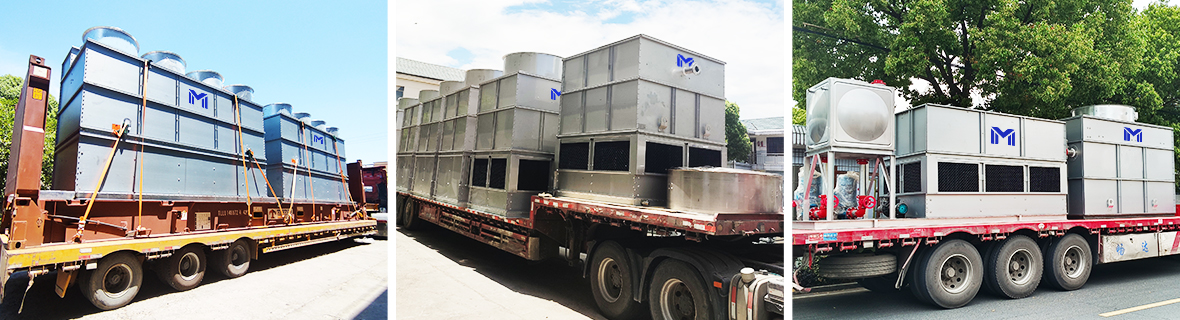

मिश्रित प्रवाह बंद कूलिंग टॉवर अनुप्रयोग

---

मिश्रित-प्रवाह बंद कूलिंग टॉवर कई औद्योगिक क्षेत्रों जैसे कि धातु विज्ञान, विमानन, विद्युत शक्ति, रासायनिक उद्योग, मशीनरी, पेट्रोलियम, भोजन, प्लास्टिक, रबर और इतने पर के लिए उपयुक्त है।

मिश्रित प्रवाह बंद कूलिंग टॉवर रखरखाव सावधानियां

---

1। उपकरणों का रखरखाव ：

नियमित रूप से बाहरी खोल पर धूल, तेल के दाग और अन्य मलबे को साफ करें, और हीट एक्सचेंज कॉइल पर पैमाने को भी हटा दें। नियमित रूप से स्प्रे फिल्टर को साफ करें। स्केलिंग सामग्री गर्मी हस्तांतरण कॉइल के गर्मी अपव्यय प्रभाव पर सबसे बड़ा प्रभावित कारक है।

2। जल गुणवत्ता प्रबंधन और रखरखाव ：

हीट एक्सचेंज कॉइल के अंदर अच्छी गर्मी अपव्यय प्रभाव और गर्म पानी के परिसंचरण के लिए दीर्घकालिक जोखिम के कारण, यह स्केल के लिए अपेक्षाकृत आसान है। इसलिए, हीट एक्सचेंज कॉइल के आंतरिक पानी के लिए नरम पानी का उपयोग किया जाना चाहिए। कूलर की बाहरी परत को एक स्प्रे पंप के साथ छिड़का जाता है, और स्प्रे पानी नल का पानी होता है। यदि यह अक्सर गर्म तांबे के पाइपों के संपर्क में आता है, तो स्केलिंग निश्चित रूप से होगा, और इसे नियमित रूप से साफ किया जाना चाहिए।

3। पंपों का रखरखाव और रखरखाव ：

① इनलेट पाइप को उच्च सील किया जाना चाहिए;

② आयातित पाइपलाइन को तरल से भरा जाना चाहिए, और पंप को गुहा की स्थिति में लंबे समय तक चलने से रोक दिया जाता है;

③ नियमित रूप से मोटर की धारा की जांच करें और यह सुनिश्चित करें कि यह मोटर के रेटेड करंट से अधिक नहीं है;

④ दुर्घटनाओं को रोकने के लिए ऑपरेशन के दौरान एक समर्पित व्यक्ति द्वारा पंप की देखरेख की जानी चाहिए;

⑤ उच्च तापमान संचालन के दौरान ठंडा पानी की आपूर्ति को मनमाने ढंग से बंद करने के लिए यह सख्ती से प्रतिबंधित है;

⑥ पंप के दीर्घकालिक संचालन के बाद, यदि यांत्रिक पहनने के कारण इकाई का शोर और कंपन बढ़ता है, तो इसे निरीक्षण के लिए रोका जाना चाहिए। यदि आवश्यक हो, तो कमजोर भागों और बीयरिंगों को बदला जा सकता है। यूनिट की रखरखाव की अवधि एक वर्ष है।

4। पंप के अंदर यांत्रिक मुहरों का रखरखाव और रखरखाव

① मैकेनिकल सील स्नेहन साफ ​​और ठोस कणों से मुक्त होना चाहिए;

② यांत्रिक मुहरों को शुष्क घर्षण परिस्थितियों में काम करने से सख्ती से प्रतिबंधित किया जाता है

③ शुरू करने से पहले, अचानक शुरू होने पर सील को नुकसान पहुंचाने से बचने के लिए पंप (मोटर) को कुछ बार बदल दिया जाना चाहिए।

मिश्रित प्रवाह बंद कूलिंग टॉवर FAQ

---

1। एक हाइब्रिड क्रॉसफ्लो बंद सर्किट कूलिंग टॉवर कैसे काम करता है?

2। एक हाइब्रिड क्रॉसफ्लो बंद सर्किट कूलिंग टॉवर के क्या फायदे हैं?

3। एक हाइब्रिड क्रॉसफ्लो बंद सर्किट कूलिंग टॉवर एक काउंटरफ्लो बंद सर्किट कूलिंग टॉवर से कैसे भिन्न होता है?

4। एक हाइब्रिड क्रॉसफ्लो बंद सर्किट कूलिंग टॉवर का एप्लिकेशन स्कोप क्या है?

5। हाइब्रिड क्रॉसफ्लो बंद सर्किट कूलिंग टॉवर के लिए रखरखाव सावधानियां क्या हैं?

6। एक हाइब्रिड क्रॉसफ्लो बंद सर्किट कूलिंग टॉवर की सामग्री क्या है?

7। एक हाइब्रिड क्रॉसफ्लो बंद सर्किट कूलिंग टॉवर की संरचनात्मक विशेषताएं क्या हैं?
