Закрытая поперечноточная градирня

Обзор закрытой градирни с поперечным потоком

   Закрытые поперечноточные градирни Mach Cooling, входящие в серию AHC, представляют собой передовые решения для охлаждения, предназначенные для энергоэффективного отвода тепла в промышленных и коммерческих условиях. Благодаря конструкции с поперечным потоком, замкнутой циркуляции и сроку службы от 10 до 15 лет при правильном обслуживании эти градирни сводят к минимуму потери воды и накипь, обеспечивая надежную работу. Они идеально подходят для высокоскоростных железных дорог, металлургии, химической промышленности и систем отопления, вентиляции и кондиционирования, обеспечивают низкий уровень шума и простоту обслуживания. Сравните с нашими градирнями с перекрестным потоком закрытого типа для аналогичных конфигураций.

Видео Демонстрация

---

Принцип работы закрытой градирни с перекрестным потоком

---

Закрытая поперечноточная градирня использует замкнутую систему для эффективного теплообмена: Водяной насос обеспечивает циркуляцию высокотемпературной жидкости через охлаждающий змеевик. Вихревые форсунки распыляют воду в виде мелких капель по змеевику, увеличивая площадь поверхности теплопередачи. Горизонтальный поток воздуха передает тепло в атмосферу через вентилятор, а каплеуловитель улавливает капли воды для уменьшения потерь.

Основные характеристики закрытой градирни с перекрестным потоком

---

• Высокая эффективность теплообмена

  Конструкция с поперечным потоком и вихревыми форсунками обеспечивает оптимальную теплопередачу и превосходную эффективность охлаждения.

• Экономия воды

  Система с замкнутым контуром сводит к минимуму испарение и потери воды по сравнению с открытыми градирнями, экономя ресурсы.

• Низкие требования к качеству воды

  Адаптируется к различному качеству воды, снижая затраты на очистку и повышая универсальность.

• Стабильная работа

  Разумная конструкция конструкции предотвращает засорение и образование накипи, обеспечивая долгосрочную надежность.

• Компактный размер

  Меньшая площадь по сравнению с другими градирнями аналогичной мощности, идеально подходит для объектов с ограниченным пространством.

• Удобное обслуживание

  Простая внутренняя структура снижает нагрузку и затраты на техническое обслуживание, а также обеспечивает легкий доступ для проверок.

• Сильная адаптируемость

  Эффективно работает в суровых условиях, включая высокие температуры и влажность, обеспечивая стабильную производительность.

Основные компоненты закрытой градирни с поперечным потоком

---

	Кулер Змеевик из нержавеющей стали устойчив к коррозии, морозу и давлению, а также имеет плотную поверхность для предотвращения образования накипи. Опциональное обновление до красной меди для повышения производительности.
Вентилятор и привод в сборе Низкоскоростной вентилятор из алюминиевого сплава с шестеренчатым редуктором обеспечивает уровень шума ниже 60 дБ(А). Поддерживает многоскоростные двигатели (совместимые с Siemens/WEG) для экономии энергии до 50%.
	Распылительный насос Высокоэффективный насос (стандарт JIS-C410) с большим расходом, низким напором, защитой от засорения и низким энергопотреблением для стабильной и бесшумной работы.
Индивидуальные услуги В число опций входят циркуляционные водяные насосы, системы шкафов управления, резервуары для воды, корпус/рамы из нержавеющей стали, крепежные элементы из стали 304/316L, двухскоростные или регулируемые двигатели, а также нагреватели для защиты от замерзания.

Технические параметры закрытой поперечноточной градирни

---

модели	Расход воды (м⊃3;/ч)	Мощность вентилятора (кВт)	Расход воздуха (м⊃3;/ч)	Мощность распылительного насоса (кВт)	Распылительный насос воды (м⊃3;/ч)	Вход/выход (DN)	Сухой вес (кг)	Эксплуатационный вес (кг)	Размер Д*Ш*В (мм)
АХК-30	30	1.1(2)	38000	0.75	45	Ду80	1200	3000	2600x1940x2200
АХК-50	50	1.1(3)	57000	1.1	60	Ду100	1580	3780	3000x1940x2580
АХК-80	80	1,5(4)	91000	2.2	85	Ду125	2050	4920	3800x2240x2880
АХК-100	100	1,5(4)	102000	3	114	Ду125	2150	5100	3800x2240x2880
АХК-125	125	2.2(4)	130000	3	140	Ду100х2	2800	6800	5000x2240x2910
АХК-150	150	2.2(4)	150000	4	140	Ду100х2	3200	7820	5000x2240x2910
АХК-175	175	2.2(4)	150000	2,2x2	140	Ду100х2	3300	8000	5000x2240x2910

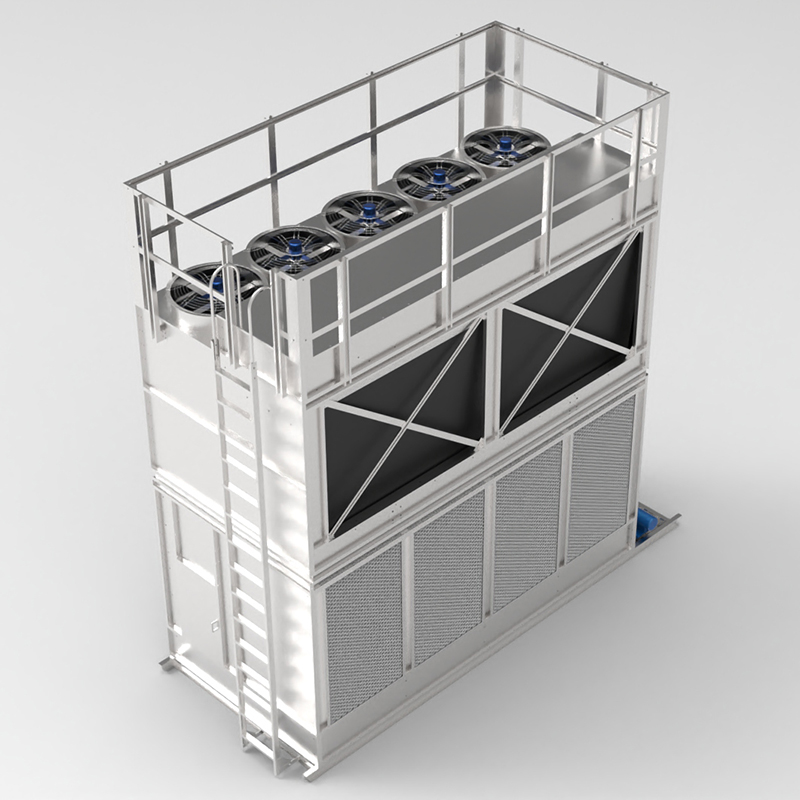

АХК-200	200	4.0(4)	240000	3x2	160	Ду125х2	5000	9000	5360x2600x3660
АХК-225	225	4.0(4)	240000	3x2	160	Ду125х2	5500	10000	5360x2600x3660
АХК-250	250	5.5(4)	260000	3x2	160	Ду150х2	6500	11500	5940x2900x3860

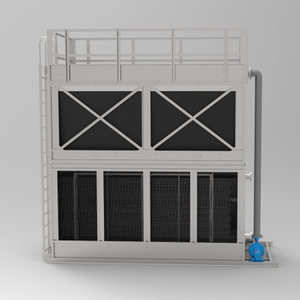

АХК-300	300	5.5(4)	260000	4x2	160	Ду150х2	7000	12000	5940x2900x3860

Руководство по установке закрытой градирни с поперечным потоком

---

• Выберите хорошо вентилируемое место, свободное от источников тепла и препятствий для оптимального потока воздуха.

• Убедитесь, что несущая способность площадки соответствует требованиям по весу башни.

• Постройте фундамент с максимальной погрешностью высоты ±5 мм.

• Обеспечьте достаточное пространство для забора воздуха и доступа для обслуживания.

• Избегайте открытого огня и сварки вблизи башни; при необходимости примите меры предосторожности.

• Перед началом работы проверьте надежность соединений, смажьте компоненты и проверьте проводку.

• Назначьте профессиональных операторов для регулярных проверок и регистрации технического обслуживания.

Заводская витрина

---

Сертификаты

---

Применение закрытой градирни с перекрестным потоком

---

• Энергетика

  Охлаждает высокотемпературные жидкости для эффективной работы турбин на электростанциях.

• Химическая промышленность

  Управляет теплом от химических процессов для обеспечения безопасности и эффективности.

• Сталелитейная промышленность

  Обеспечивает охлаждение плавки и ковки для поддержания стабильности оборудования.

• Дата-центры

  Обеспечивает надежное охлаждение серверного оборудования для обеспечения оптимальной производительности.

• Фармацевтическая промышленность

  Поддерживает точный контроль температуры в производственных процессах.

• Пищевая промышленность и производство напитков

  Управляет теплом, выделяемым при обработке и упаковке, для эффективного производства.

Меры предосторожности при обслуживании закрытой градирни с поперечным потоком

---

• Обслуживание оборудования

  Регулярно очищайте корпус от пыли, масла и мусора, а также удаляйте накипь с теплообменного змеевика и распылительного фильтра для поддержания эффективности.

• Управление качеством воды

  Используйте мягкую воду в змеевике теплообменника, чтобы предотвратить образование накипи. Регулярно очищайте распыляемую воду (водопроводную воду), чтобы избежать образования накипи на медных трубах.

• Техническое обслуживание насоса

  Обеспечьте герметичность впускных труб, заполните трубопроводы жидкостью, контролируйте ток двигателя, контролируйте работу, избегайте отключения охлаждающей воды при высоких температурах и ежегодно проверяйте шум/вибрацию.

• Техническое обслуживание механического уплотнения

  Используйте чистую смазку, не содержащую частиц, избегайте сухого трения и проворачивайте насос перед запуском, чтобы предотвратить повреждение уплотнения.

Часто задаваемые вопросы

---

Как работает закрытая градирня с перекрестным потоком?

Технологическая жидкость течет внутри змеевиков, а распыляемая вода покрывает внешнюю поверхность. Тепло передается через стенки змеевика, создавая пар, который выбрасывается вентиляторами, а вода рециркулируется.

Каковы преимущества закрытой градирни с поперечным потоком?

• Подавляет образование накипи для высокотемпературных жидкостей.

• Большое пространство для обслуживания для легкого доступа.

• Низкий уровень шума, идеально подходит для жилых помещений.

• Энергоэффективность: экономия до 50 % благодаря цифровому управлению.

Чем она отличается от противоточной закрытой градирни?

Градирни с перекрестным потоком воздуха имеют горизонтальный поток воздуха, в некоторых случаях требуют меньше места и их легче обслуживать. Противоточные башни имеют вертикальный поток воздуха и более компактную конструкцию.

Какова сфера применения закрытой градирни с перекрестным потоком?

Подходит для высокотемпературных жидкостей или больших перепадов температур и идеально подходит для параллельных многоблочных установок в таких отраслях, как энергетика, химическая промышленность и центры обработки данных.

Каков срок службы закрытой градирни с перекрестным потоком?

При правильном обслуживании срок службы обычно составляет от 10 до 15 лет , в зависимости от материалов, условий эксплуатации и методов технического обслуживания.

Каковы меры предосторожности при обслуживании?

• Очистите воздухозаборник и резервуар для воды от мусора; отрегулируйте клиновой ремень редуктора.

• Используйте мягкую воду в змеевиках и чистую распыляемую воду, чтобы предотвратить образование накипи.

• Следите за работой насоса, обеспечивайте герметичность труб и избегайте кавитации.

Какие материалы используются в закрытых градирнях с поперечным потоком?

Внешние материалы включают листы из нержавеющей стали или оцинковки, а также змеевики теплообменника из нержавеющей стали или (опционально) из красной меди.
