градирня с закрытым контуром с поперечным потоком

Обзор градирня с закрытым контуром с поперечным потоком

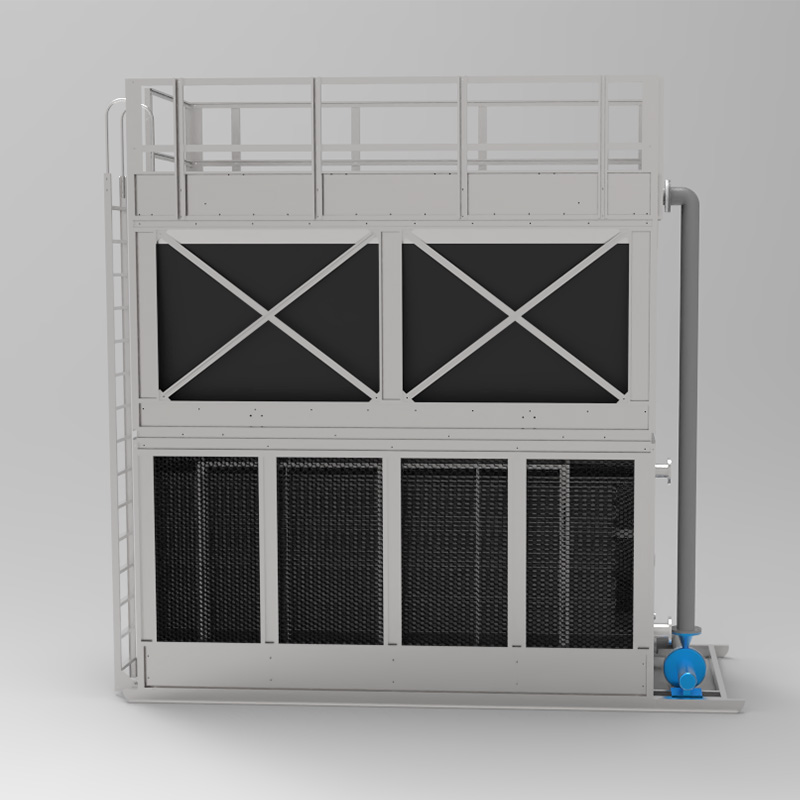

   Поперечный поток замкнутого контура Mach Cooling градирни , входящий в серию AHC-B , представляет собой энергоэффективное решение для охлаждения, предназначенное для промышленного и коммерческого применения mm . Благодаря конструкции с поперечным потоком эти градирни обеспечивают низкий снос воды, устойчивость к коррозии и срок службы от 10 до 15 лет при правильном обслуживании. Система с замкнутым контуром предотвращает загрязнение, что делает их идеальными для высокоскоростных железных дорог, металлургии, химической промышленности и систем HVAC . Сравните с нашим квадратным встречным потоком градирни для альтернативных конфигураций.

Видео Демонстрация

---

Принцип работы градирня с закрытым контуром с поперечным потоком

---

   В башне используется водяной насос для циркуляции высокотемпературной жидкости через охлаждающий змеевик. Распыляемая вода распределяется в виде мелких капель через вихревые форсунки, увеличивая площадь поверхности теплообмена. Воздух течет горизонтально через падающую воду, передавая тепло в атмосферу через вентилятор. Уловитель дрейфа улавливает капли воды, сокращая потери, а охлажденная вода рециркулирует.

Ключевые особенности градирня с закрытым контуром с поперечным потоком

---

• с поперечным потоком Дизайн

  Оптимизирует теплообмен с горизонтальным потоком воздуха, обеспечивая чрезвычайно низкую скорость сноса воды.

• Большое пространство для обслуживания

  Просторное внутреннее пространство обеспечивает легкий доступ для обслуживания и осмотра.

• Замкнутая циркуляция

  Предотвращает засорение мусором и устраняет накипь в теплообменнике.

• Модульный теплообменник

  Блочная суперпозиционная конструкция позволяет осуществлять послойный монтаж и демонтаж для упрощения обслуживания.

• Циркуляция горячей воды

  Использует горячую воду для предотвращения образования накипи, обеспечивая долгосрочную эффективность.

• Компактный и мобильный

  Бассейн не требуется, что сокращает занимаемую площадь и позволяет легко перемещать.

• Энергосберегающая работа

  Автоматический цифровой контроль температуры оптимизирует работу вентилятора и насоса, экономя до 50 % энергии.

• Низкие затраты на техническое обслуживание

  Простое управление и надежные компоненты минимизируют затраты на техническое обслуживание.

Основные компоненты градирня с закрытым контуром с поперечным потоком

---

	Кулер Змеевик из нержавеющей стали устойчив к коррозии, морозу и давлению, а также имеет плотную поверхность для предотвращения образования накипи. Опциональное обновление до красной меди для повышения производительности.
Вентилятор и привод в сборе Низкоскоростной вентилятор из алюминиевого сплава с шестеренчатым редуктором обеспечивает уровень шума ниже 60 дБ(А). Поддерживает многоскоростные двигатели (совместимые с Siemens/WEG) для экономии энергии до 50%.
	распылительный насос Высокоэффективный насос (стандарт JIS-C410) с большим расходом, низким напором, защитой от засорения и низким энергопотреблением для стабильной и бесшумной работы.
Индивидуальные услуги Опции включают циркуляционные водяные насосы, системы шкафов управления, резервуары для воды, корпус/рамы из нержавеющей стали, крепежные детали 304 / 316L , двухскоростные или регулируемые двигатели, а также нагреватели для защиты от замерзания.

Технические параметры градирня с закрытым контуром с поперечным потоком

---

модели	Расход воды (м³/ч) Температура по влажному термометру 28°C	Длина ( mm )	Ширина ( mm )	Высота ( mm )	Диаметр вентилятора ( mm )	Мощность ( kW )	Вес нетто ( kg )	Эксплуатационная масса ( kg )	Уровень шума, дБ(А)
AHC-B -30	30	3160	1420	3200	1200	2.2	1000	2150	59
AHC-B -40	40	3160	1800	3200	1200	3	1040	2200	59
AHC-B -50	50	3460	1800	3650	1500	4	1360	2720	60
AHC-B -65	65	3460	2100	3650	1500	5.5	1850	3580	60
AHC-B -80	80	3760	2100	4270	1800	5.5	2420	4130	60
AHC-B -100	100	3760	2600	4270	1800	7.5	2610	5210	60
AHC-B -125	125	4160	2600	4320	2200	7.5	3230	6580	61
AHC-B -150	150	4160	3000	4320	2200	11	3620	7150	61
AHC-B -175	175	3760	4160	4270	1800	5,5x2	4840	8260	62
AHC-B -200	200	3760	5160	4270	1800	7,5х2	5220	10420	62
AHC-B -250	225	4160	5160	4320	2200	7,5х2	6460	13160	63
AHC-B -300	250	4160	6960	4320	2200	11x2	7240	14300	63
AHC-B -350	300	4160	7720	4320	2200	7,5x3	9690	19740	64
AHC-B -400	350	3760	10600	4270	1800	7,5x4	10440	20840	64
AHC-B -450	400	4160	8920	4320	2200	11x3	10860	21450	65
AHC-B -500	450	4160	10280	4320	2200	7,5х4	12920	26320	65
AHC-B -600	500	4160	11880	4320	2200	11x4	14480	28600	66

Рекомендации по установке для градирня с закрытым контуром с поперечным потоком

---

• Выберите хорошо вентилируемое место, свободное от источников тепла и препятствий, чтобы обеспечить оптимальный поток воздуха.

• Убедитесь, что несущая способность площадки соответствует требованиям к весу башни.

• Убедитесь, что конструкция фундамента соответствует спецификациям с максимальной погрешностью высоты ±5 mm .

• Обеспечьте достаточное пространство вокруг башни для забора воздуха и доступа для обслуживания.

• Избегайте открытого огня и сварки вблизи башни; при необходимости примите меры предосторожности.

• Перед началом работы убедитесь в надежности соединений, смажьте компоненты и проверьте проводку.

• Назначьте профессиональных операторов для регулярных проверок и регистрации технического обслуживания.

Заводская витрина

---

Сертификаты

---

Применение градирня с закрытым контуром с поперечным потоком

---

• Энергетика

  Охлаждает высокотемпературные жидкости на электростанциях для эффективной работы турбин.

• Химическая промышленность

  Управляет теплом от химических процессов, обеспечивая безопасность и эффективность производства.

• Сталелитейная промышленность

  Обеспечивает охлаждение процессов плавки и ковки для поддержания стабильности оборудования.

• Дата-центры

  Обеспечивает надежное охлаждение серверного оборудования для обеспечения оптимальной производительности.

• Фармацевтическая промышленность

  Поддерживает точный контроль температуры в производственных процессах.

• Пищевая промышленность и производство напитков

  Управляет теплом, выделяемым при обработке и упаковке, для эффективного производства.

Меры предосторожности при обслуживании градирня с закрытым контуром с поперечным потоком

---

• Обслуживание оборудования

  Регулярно очищайте корпус от пыли, масла и мусора, а также удаляйте накипь с теплообменного змеевика и распылительного фильтра для поддержания эффективности.

• Управление качеством воды

  Используйте мягкую воду в змеевике теплообменника, чтобы предотвратить образование накипи. Регулярно очищайте распыляемую воду (водопроводную воду), чтобы избежать образования накипи на медных трубах.

• Техническое обслуживание насоса

  Обеспечьте герметичность впускных труб, заполняйте трубопроводы жидкостью, контролируйте ток двигателя, контролируйте работу, избегайте отключения охлаждающей воды при высоких температурах и ежегодно проверяйте шум/вибрацию.

• Техническое обслуживание механического уплотнения

  Используйте чистую смазку, не содержащую частиц, избегайте сухого трения и проворачивайте насос перед запуском, чтобы предотвратить повреждение уплотнения.

Часто задаваемые вопросы

---

Как работает перекрестный поток замкнутого контура градирня ?

Технологическая жидкость течет внутри змеевиков, а распыляемая вода покрывает внешнюю поверхность. Тепло передается через стенки змеевика, создавая пар, который выбрасывается вентиляторами, а вода рециркулируется.

Каковы преимущества поперечного потока с замкнутым контуром градирня ?

• Подавляет образование накипи для высокотемпературных жидкостей.

• Большое пространство для обслуживания для легкого доступа.

• Низкий уровень шума, идеально подходит для жилых помещений.

• Энергоэффективность: экономия до 50 % благодаря цифровому управлению.

Чем он отличается от замкнутого контура противотока градирня ?

Градирни с перекрестным потоком воздуха имеют горизонтальный поток воздуха, в некоторых случаях требуют меньше места и их легче обслуживать. Противоточные башни имеют вертикальный поток воздуха и более компактную конструкцию.

Какова область применения поперечного потока замкнутого контура градирня ?

Подходит для высокотемпературных жидкостей или больших перепадов температур и идеально подходит для параллельных многоблочных установок в таких отраслях, как энергетика, химическая промышленность и центры обработки данных.

Каков срок службы перекрестного потока замкнутого контура градирня ?

При правильном обслуживании срок службы обычно составляет от 10 до 15 лет , в зависимости от материалов, условий эксплуатации и методов технического обслуживания.

Каковы меры предосторожности при обслуживании?

• Очистите воздухозаборник и резервуар для воды от мусора; отрегулируйте клиновой ремень редуктора.

• Используйте мягкую воду в змеевиках и чистую распыляемую воду, чтобы предотвратить образование накипи.

• Следите за работой насоса, обеспечивайте герметичность труб и избегайте кавитации.

Какие материалы используются в поперечном потоке замкнутого контура градирни ?

Внешние материалы включают листы из нержавеющей стали или оцинковки, а также змеевики теплообменника из нержавеющей стали или (опция) из красной меди.
