Descripción del Producto
Torre de enfriamiento cerrado de flujo cruzado, disipación de calor eficiente, ahorro de energía y protección del medio ambiente. Adoptar un diseño de flujo cruzado para optimizar la eficiencia del intercambio de calor; Sistema de circulación cerrada, anticorrosión, sin mantenimiento. Controle de manera inteligente el ventilador y la bomba de agua, y ajuste el ahorro de energía y el ahorro de electricidad según sea necesario. Operación de bajo ruido, adaptándose a las necesidades de muchas industrias, estables y confiables.
Enfriamiento Puede proporcionar a los clientes una variedad de equipos y procesos de enfriamiento, que incluyen principalmente torres de enfriamiento de circuito cerrado, torres de enfriamiento abiertas, enfriadores de aire y tanques de agua industriales. Al mismo tiempo, produce y opera varias especificaciones de embalaje de torres de enfriamiento, ventiladores de torres de enfriamiento, motores de torre de enfriamiento, reductores y otros accesorios de torre de enfriamiento de fibra de vidrio. También realiza servicios de renovación y mantenimiento de la torre de enfriamiento. Los productos de la compañía se pueden aplicar ampliamente en áreas como ferrocarriles de alta velocidad, aire acondicionado de precisión, metalurgia y forjado, petróleo y energía, industrias químicas y farmacéuticas, y tratamiento térmico.

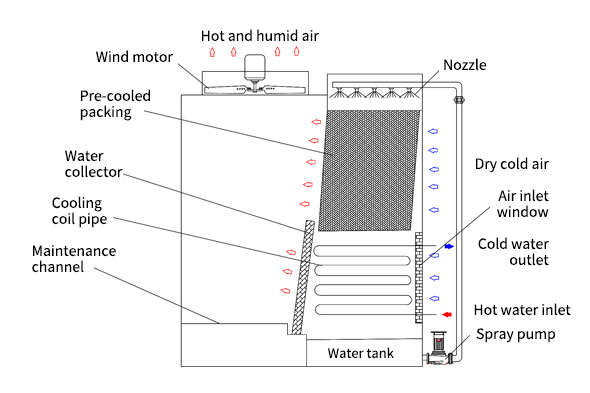

Una torre de enfriamiento de flujo cruzado de circuito cerrado utiliza una bomba de agua para transportar agua de enfriamiento a alta temperatura a la bobina de enfriamiento, donde el agua circulante intercambia calor con el aire dentro de la torre. A través de un sistema de boquilla de remolino de presión, el agua se transforma en gotas finas de alta velocidad, aumentando el área de superficie y extendiendo la duración del intercambio de calor. El calor se transfiere de la bobina al aire, y la película de agua y el aire forman un vapor húmedo saturado. Este calor es expulsado a la atmósfera por el ventilador. Algunas gotas de agua son capturadas por el eliminador de deriva, reduciendo así la pérdida de agua. |
 |
 |
La bobina está hecha de acero inoxidable, que ofrece una fuerte resistencia a la corrosión para ambientes ácidos-base; congelar y resistencia a la presión para reducir los riesgos de ráfaga de tuberías de invierno; superficie densa para evitar escala y extender la vida útil; Alta eficiencia de disipación de calor con bajos costos de mantenimiento. Se puede actualizar al material del tubo de cobre rojo. |
Ventilador de aleación de aluminio de baja velocidad emparejado con un reductor de engranajes, asegurando niveles de operación y ruido suaves por debajo de 60 dB (A). El motor está disponible en modelos a prueba de explosión o de eficiencia energética, lo que respalda el ajuste de múltiples velocidades con ahorros de energía de hasta el 50%. Las actualizaciones de motor a los motores de Siemens o WEG son compatibles. |
 |
|
Esta bomba de alta eficiencia cumple con el estándar JIS-C410, con una velocidad de flujo grande, cabeza baja, diseño anti-cayendo, alta eficiencia, pérdida de energía mínima y consumo de energía extremadamente bajo. Su estructura compacta, tamaño pequeño y diseño estéticamente agradable aseguran una instalación fácil, operación estable y bajo ruido. Con una alta concentricidad de componentes, rendimiento a prueba de fugas y mantenimiento simplificado, la bomba ofrece fiabilidad y funcionalidad fácil de usar. |
Sistema de bomba de agua / gabinete de control circulante / tanque de agua / carcasa de acero inoxidable y marco / sujetadores (304 / 316L) / motores de doble velocidad y calentadores anticongelantes de motor de frecuencia variable |
 |
| Modelo | de agua Flujo m³/h |
Fan Power KW |
flujo de aire Tasa de m³/h |
Bomba de pulverización | de Intak Exportación |
Peso （kg） |
Tamaño mm (l*w*h) |
||||
| Poder KW |
Agua m³/h |
Seco |
Operante |
||||||||
| AHC-30 | 30 | 1.1 (2) | 38000 | 0.75 | 45 | DN80 | 1200 | 3000 | 2600*1940*2200 | ||
| AHC-50 | 50 | 1.1 (3) | 57000 | 1.1 | 60 | DN100 | 1580 | 3780 | 3000*1940*2580 | ||
| AHC-80 | 80 | 1.5 (4) | 91000 | 2.2 | 85 | DN125 | 2050 | 4920 | 3800*2240*2880 | ||
| AHC-100 | 100 | 1.5 (4) | 102000 | 3 | 114 | DN125 | 2150 | 5100 | 3800*2240*2880 | ||
| AHC-125 | 125 | 2.2 (4) | 130000 | 3 | 140 | DN100*2 | 2800 | 6800 | 5000*2240*2910 | ||
| AHC-150 | 150 | 2.2 (4) | 150000 | 4 | 140 | DN100*2 | 3200 | 7820 | 5000*2240*2910 | ||
| AHC-175 | 175 | 2.2 (4) | 150000 | 2.2*2 | 140 | DN100*2 | 3300 | 8000 | 5000*2240*2910 | ||
| AHC-200 | 200 | 4.0 (4) | 240000 | 3*2 | 160 | DN125*2 | 5000 | 9000 | 5360*2600*3660 | ||
| AHC-225 | 225 | 4.0 (4) | 240000 | 3*2 | 160 | DN125*2 | 5500 | 10000 | 5360*2600*3660 | ||
| AHC-250 | 250 | 5.5 (4) | 260000 | 3*2 | 160 | DN150*2 | 6500 | 11500 | 5940*2900*3860 | ||
| AHC-300 | 300 | 5.5 (4) | 260000 | 4*2 | 160 | DN150*2 | 7000 | 12000 | 5940*2900*3860 | ||
Las torres de enfriamiento cerradas de flujo cruzado se usan ampliamente, principalmente incluyendo los siguientes aspectos: industria eléctrica, industria química, industria del acero, centro de datos, industria farmacéutica, industria de alimentos y bebidas.
Limpie regularmente el polvo, las manchas de aceite y otros escombros en la cubierta exterior, y también retire la escala en la bobina de intercambio de calor. Limpie regularmente el filtro de pulverización. El material de escala es el factor de influencia más grande en el efecto de disipación de calor de la bobina de transferencia de calor.
Debido al buen efecto de disipación de calor dentro de la bobina de intercambio de calor y la exposición a largo plazo a la circulación de agua caliente, es relativamente fácil de escalar. Por lo tanto, se debe usar agua blanda para el agua interna de la bobina de intercambio de calor. La capa externa del enfriador se rocía con una bomba de pulverización, y el agua de aerosol es agua del grifo. Si con frecuencia entra en contacto con tuberías de cobre caliente, definitivamente se producirá escala, y debe limpiarse regularmente.
① El tubo de entrada debe estar altamente sellado;
② La tubería importada debe estar llena de líquido, y la bomba tiene prohibido correr durante mucho tiempo en un estado de cavitación;
③ Verifique regularmente la corriente del motor y asegúrese de que no exceda la corriente nominal del motor;
④ La bomba debe ser supervisada por una persona dedicada durante la operación para evitar accidentes;
⑤ Está estrictamente prohibido apagar arbitrariamente el suministro de agua de enfriamiento durante la operación de alta temperatura;
⑥ Después de la operación a largo plazo de la bomba, si el ruido y la vibración de la unidad aumentan debido al desgaste mecánico, debe detenerse para su inspección. Si es necesario, se pueden reemplazar piezas y rodamientos vulnerables. El período de mantenimiento de la unidad es de un año.
① La lubricación del sello mecánico debe estar limpia y libre de partículas sólidas;
② Los sellos mecánicos están estrictamente prohibidos trabajar en condiciones de fricción seca
③ Antes de comenzar, la bomba (motor) debe girarse varias veces para evitar dañar el sello cuando comenzó repentinamente.
En una torre de enfriamiento de circuito cerrado de flujo cruzado, el fluido de proceso (por ejemplo, agua, aceite u otros líquidos) fluye dentro de las bobinas. La superficie externa de las bobinas está cubierta por agua en aerosol. El calor del fluido se transfiere a través de las paredes de la bobina, creando vapor cálido saturado con agua y aire. El calor es expulsado a la atmósfera por los fanáticos, mientras que el agua se retiene en el canal de recirculación y pulverización.
Los méritos de una torre de enfriamiento de circuito cerrado de flujo cruzado incluyen su capacidad para suprimir la formación de escala en la superficie de la bobina exterior, lo que lo hace altamente adecuado para los fluidos de enfriamiento con altas temperaturas o diferencias significativas de temperatura de enfriamiento. Su gran espacio central facilita el mantenimiento conveniente y el acceso al personal para la inspección. Además, funciona con bajos niveles de ruido, lo que lo hace ideal para aplicaciones como el aire acondicionado central residencial donde el control de ruido es crítico.
En una torre de enfriamiento de circuito cerrado de flujo cruzado, el aire fluye horizontalmente a través del agua de enfriamiento que cae. En contraste, una torre de enfriamiento de circuito cerrado de controfulador presenta aire que se mueve en la dirección opuesta a la caída del agua. Las torres de enfriamiento de flujo cruzado pueden requerir menos área total en ciertas aplicaciones y son más fáciles de mantener. Por otro lado, las torres de enfriamiento del contraflujo tienen una estructura compacta y ocupan menos espacio.
Las torres de enfriamiento del circuito cerrado de flujo cruzado son adecuadas para fluidos de enfriamiento con altas temperaturas o diferencias significativas de temperatura de enfriamiento. También se pueden aplicar en proyectos donde se organizan múltiples unidades en paralelo para acomodar varios caudales de agua.
Cuando se usa una torre de enfriamiento de circuito cerrado de flujo cruzado, es importante eliminar los desechos de alrededor del lado de entrada de aire o la parte inferior de la torre. Compruebe regularmente si el cinturón V del reductor se ajusta adecuadamente y limpia cualquier escombro de la cuenca de agua y el interior de la torre.
El material exterior de una torre de enfriamiento de circuito cerrado de flujo cruzado está hecha de láminas de acero inoxidable de metal o láminas de galvalume.
Las torres de enfriamiento del circuito cerrado de flujo cruzado cuentan con una entrada de aire lateral único con una dirección de flujo de aire horizontal. Los materiales de enfriamiento y disipación de calor en el diseño de entrada de aire consisten en un condensador y un embalaje. La parte superior está diseñada con un condensador, mientras que la parte inferior contiene el embalaje. En la parte superior del otro lado, se instalan múltiples ventiladores pequeños y de tamaño pequeño y también se incorpora una capa adicional de eliminador de agua.
