AHC-B
Mach
| AHC-B: | |
|---|---|
Descrição do produto

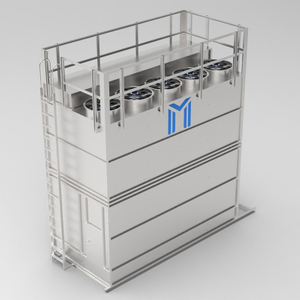

Torre de resfriamento fechada de fluxo cruzado, dissipação de calor eficiente, economia de energia e proteção ambiental. Adote o design de fluxo cruzado para otimizar a eficiência da troca de calor; Sistema de circulação fechada, anticorrosão, livre de manutenção. Controle de forma inteligente a bomba de ventilador e água e ajuste a economia de energia e a economia de eletricidade, conforme necessário. Operação de baixo ruído, adaptando -se às necessidades de muitas indústrias, estáveis e confiáveis.
O resfriamento Mach pode fornecer aos clientes uma variedade de equipamentos e processos de refrigeração, que incluem principalmente torres de resfriamento de circuito fechado, torres de resfriamento aberto, refrigeradores de ar e tanques de água industriais. Ao mesmo tempo, produz e opera várias especificações de embalagem de torre de resfriamento, ventiladores de torre de resfriamento, motores de torre de refrigeração, redutores e outros acessórios para torre de resfriamento de fibra de vidro. Também realiza serviços de renovação e manutenção de torre de refrigeração. Os produtos da empresa podem ser amplamente aplicados em áreas como ferrovias de alta velocidade, ar condicionado de precisão, metalurgia e forjamento, petróleo e energia, indústrias químicas e farmacêuticas e tratamento térmico.
Uma torre de resfriamento de fluxo cruzado de fluxo de circuito fechado utiliza uma bomba de água para transportar água de resfriamento de alta temperatura para a bobina de resfriamento, onde as troca de água circulantes aquecem com o ar dentro da torre. Através de um sistema de bicos quedas de pressão, a água é transformada em gotículas finas de alta velocidade, aumentando a área da superfície e estendendo a duração da troca de calor. O calor é transferido da bobina para o ar e um vapor úmido saturado é formado pelo filme e ar de água. Esse calor é então expulso para a atmosfera pelo ventilador. Algumas gotículas de água são capturadas pelo eliminador de deriva, reduzindo assim a perda de água.
Aplique o resfriamento de corrente transversal, o método; a taxa de clareamento é extremamente baixa.
O espaço interno é grande, muito conveniente para manutenção.
Circulação totalmente fechada, para impedir o bloqueio causado por enorme.
O trocador de calor adota o modo de superposição de bloco de construção, que pode ser instalado e camada desmontada por camada.
Aplique a circulação de água quente, nenhuma escala de incrustação é gerada.
Não precisa de piscina, cobrindo pouca área e conveniente para alterar o endereço.
Controle automático de temperatura da visão digital, economizando energia e protegendo o ambiente.
Operação simples e baixo custo de manutenção.
 |
A bobina é feita de aço inoxidável, oferecendo forte resistência à corrosão para ambientes ácidos; congelar e resistência à pressão para reduzir os riscos de explosão de tubos de inverno; superfície densa para evitar a escala e prolongar a vida útil; Alta eficiência de dissipação de calor com baixos custos de manutenção. Pode ser atualizado para o material de tubo de cobre vermelho. |
O ventilador de liga de alumínio de baixa velocidade emparelhado com um redutor de engrenagem, garantindo níveis suaves de operação e ruído abaixo de 60 dB (a). O motor está disponível em modelos à prova de explosão ou com eficiência energética, suportando ajustes em várias velocidades com economia de energia em até 50%. As atualizações motoras para os motores Siemens ou WEG são compatíveis. |
 |
 |
Esta bomba de alta eficiência está em conformidade com o padrão JIS-C410, com grande taxa de fluxo, cabeça baixa, design anti-entupimento, alta eficiência, perda mínima de energia e consumo de energia extremamente baixo. Sua estrutura compacta, tamanho pequeno e design esteticamente agradável garantem instalação fácil, operação estável e baixo ruído. Com alta concordância de componentes, desempenho à prova de vazamentos e manutenção simplificada, a bomba oferece confiabilidade e funcionalidade amigável. |
Bomba de água circulante / sistema de controle do gabinete / tanque de água / alojamento de aço inoxidável e fixadores / prendedores (304/116L) / motores de dupla velocidade e aquecedores anti-congelamento de motor de frequência variável |
 |
| Modelo | Padrão | Tamanho | Fã | Peso | de ruído Valor |
|||||
| 37-32 ℃ | (L) | (C) | (H) | Diâmetro | Poder | NW | de operação Peso |
padrão Ponto |
||
| 28 ℃ | mm | mm | mm | mm | KW | kg | kg | dB (a) | ||
| AHC-B-30 | 30 | 3160 | 1420 | 3200 | φ1200 | 2.2 | 1000 | 2150 | 59 | |
| AHC-B-40 | 40 | 3160 | 1800 | 3200 | φ1200 | 3 | 1040 | 2200 | 59 | |
| AHC-B-50 | 50 | 3460 | 1800 | 3650 | φ1500 | 4 | 1360 | 2720 | 60 | |
| AHC-B-65 | 65 | 3460 | 2100 | 3650 | φ1500 | 5.5 | 1850 | 3580 | 60 | |
| AHC-B-80 | 80 | 3760 | 2100 | 4270 | φ1800 | 5.5 | 2420 | 4130 | 60 | |
| AHC-B-100 | 100 | 3760 | 2600 | 4270 | φ1800 | 7.5 | 2610 | 5210 | 60 | |
| AHC-B-125 | 125 | 4160 | 2600 | 4320 | φ2200 | 7.5 | 3230 | 6580 | 61 | |
| AHC-B-150 | 150 | 4160 | 3000 | 4320 | φ2200 | 11 | 3620 | 7150 | 61 | |
| AHC-B-175 | 175 | 3760 | 4160 | 4270 | φ1800 | 5,5 × 2 | 4840 | 8260 | 62 | |
| AHC-B-200 | 200 | 3760 | 5160 | 4270 | φ1800 | 7,5 × 2 | 5220 | 10420 | 62 | |
| AHC-B-250 | 225 | 4160 | 5160 | 4320 | φ2200 | 7,5 × 2 | 6460 | 13160 | 63 | |
| AHC-B-300 | 250 | 4160 | 6960 | 4320 | φ2200 | 11 × 2 | 7240 | 14300 | 63 | |
| AHC-B-350 | 300 | 4160 | 7720 | 4320 | φ2200 | 7,5 × 3 | 9690 | 19740 | 64 | |
| AHC-B-400 | 350 | 3760 | 10600 | 4270 | φ1800 | 7,5 × 4 | 10440 | 20840 | 64 | |
| AHC-B-450 | 400 | 4160 | 8920 | 4320 | φ2200 | 11 × 3 | 10860 | 21450 | 65 | |
| AHC-B-500 | 450 | 4160 | 10280 | 4320 | φ2200 | 7,5 × 4 | 12920 | 26320 | 65 | |
| AHC-B-600 | 500 | 4160 | 11880 | 4320 | φ2200 | 11 × 4 | 14480 | 28600 | 66 | |
As torres de resfriamento fechadas de fluxo cruzado são amplamente utilizadas, incluindo principalmente os seguintes aspectos: indústria de energia, indústria química, indústria siderúrgica, data center, indústria farmacêutica, indústria de alimentos e bebidas.
Limpe regularmente a poeira, manchas de óleo e outros detritos na concha externa e também remova a escala na bobina de troca de calor. Limpe regularmente o filtro de spray. O material de escala é o maior fator de influência no efeito de dissipação de calor da bobina de transferência de calor.
Devido ao bom efeito de dissipação de calor dentro da bobina de troca de calor e a exposição a longo prazo à circulação de água quente, é relativamente fácil de escalar. Portanto, a água macia deve ser usada para a água interna da bobina de troca de calor. A camada externa do refrigerador é pulverizada com uma bomba de pulverização e a água de spray é a água da torneira. Se frequentemente entrar em contato com tubos de cobre quentes, a escala definitivamente ocorrerá e deve ser limpa regularmente.
① O tubo de entrada deve ser altamente selado;
② O oleoduto importado deve ser preenchido com líquido e a bomba é proibida de correr por um longo tempo em um estado de cavitação;
③ Verifique regularmente a corrente do motor e verifique se ele não excede a corrente nominal do motor;
Bomba A bomba deve ser supervisionada por uma pessoa dedicada durante a operação para evitar acidentes;
⑤ É estritamente proibido desligar arbitrariamente o suprimento de água de resfriamento durante a operação de alta temperatura;
⑥ Após a operação de longo prazo da bomba, se o ruído e a vibração da unidade aumentarem devido ao desgaste mecânico, ela deve ser interrompida para inspeção. Se necessário, peças e rolamentos vulneráveis podem ser substituídos. O período de manutenção da unidade é de um ano.
① A lubrificação de vedação mecânica deve estar limpa e livre de partículas sólidas;
② Os selos mecânicos são estritamente proibidos de trabalhar sob condições de atrito seco
③ Antes de iniciar, a bomba (motor) deve ser girada algumas vezes para evitar danificar o selo quando de repente começou.
Em uma torre de resfriamento de circuito fechado de fluxo cruzado, o fluido do processo (por exemplo, água, óleo ou outros líquidos) flui dentro das bobinas. A superfície externa das bobinas é coberta por água de spray. O calor do fluido é transferido através das paredes da bobina, criando vapor quente saturado com água e ar. O calor é expelido para a atmosfera pelos ventiladores, enquanto a água é retida na calha da coleção para recirculação e pulverização.
Os méritos de uma torre de resfriamento do circuito fechado de fluxo cruzado incluem sua capacidade de suprimir a formação de escala na superfície da bobina externa, tornando -a altamente adequada para refrigerar fluidos com altas temperaturas ou diferenças significativas de temperatura de resfriamento. Seu grande espaço central facilita a manutenção conveniente e o acesso ao pessoal para inspeção. Além disso, opera com baixos níveis de ruído, tornando -o ideal para aplicações como ar condicionado central residencial, onde o controle de ruído é crítico.
Em uma torre de resfriamento de circuito fechado de fluxo cruzado, o ar flui horizontalmente através da água de resfriamento em queda. Por outro lado, uma torre de resfriamento de circuito fechada do contador apresenta o ar movendo -se na direção oposta à água em queda. As torres de resfriamento de fluxo cruzado podem exigir menos área total em determinadas aplicações e são mais fáceis de manter. Por outro lado, as torres de resfriamento de contraflow têm uma estrutura compacta e ocupam menos espaço.
As torres de resfriamento do circuito fechado do fluxo cruzado são adequadas para fluidos de resfriamento com altas temperaturas ou diferenças significativas de temperatura de resfriamento. Eles também podem ser aplicados em projetos em que várias unidades são organizadas em paralelo para acomodar várias taxas de fluxo de água.
Ao usar uma torre de resfriamento de circuito fechado de fluxo cruzado, é importante remover os detritos do lado da entrada de ar ou do fundo da torre. Verifique regularmente se a correia V - do redutor é adequadamente ajustada e limpe qualquer detritos da bacia da água e o interior da torre.
O material externo de uma torre de resfriamento de circuito fechado de fluxo cruzado é tipicamente feito de folhas de aço inoxidável de metal ou folhas de galvalume.
As torres de resfriamento de circuito fechado do fluxo cruzado apresentam ingestão de ar lateral com uma direção horizontal do fluxo de ar. Os materiais de resfriamento e dissipação de calor no design da ingestão de ar consistem em um condensador e embalagem. A parte superior foi projetada com um condensador, enquanto a parte inferior contém a embalagem. Na parte superior do outro lado, os ventiladores de tamanho múltiplo são instalados e uma camada adicional de eliminador de água também é incorporada.
