menara penyejuk litar tertutup aliran silang

Gambaran keseluruhan menara penyejuk litar tertutup aliran silang

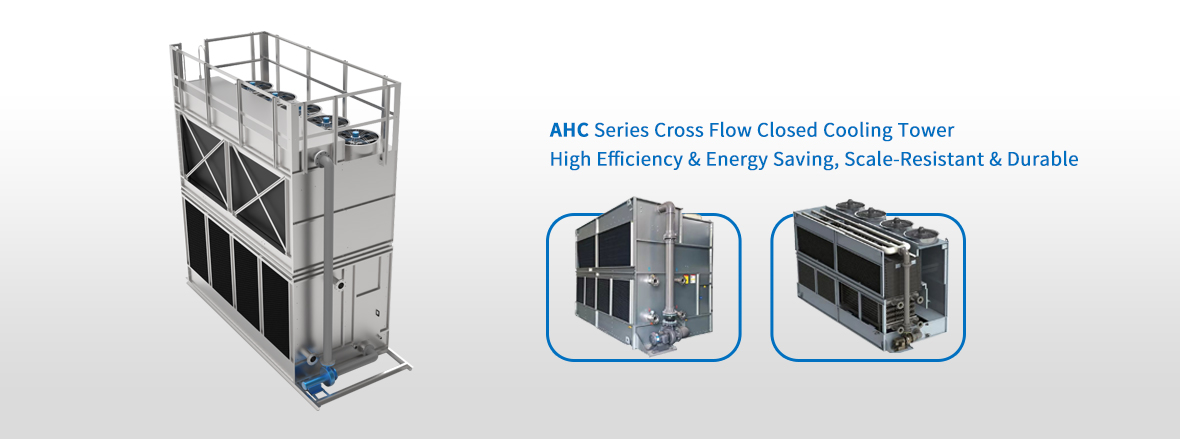

   Aliran rentas litar tertutup Mach Cooling menara penyejuk , sebahagian daripada siri AHC-B , ialah penyelesaian penyejukan cekap tenaga yang direka untuk aplikasi ersial industri dan bersama mm . Menampilkan reka bentuk aliran silang, menara ini menawarkan hanyutan air yang rendah, rintangan kakisan dan jangka hayat 10 hingga 15 tahun dengan penyelenggaraan yang betul. Sistem gelung tertutup menghalang pencemaran, menjadikannya ideal untuk kereta api berkelajuan tinggi, metalurgi, industri kimia dan sistem HVAC . Bandingkan dengan aliran pembilang segi empat sama kami menara penyejuk untuk konfigurasi alternatif.

Demonstrasi Video

---

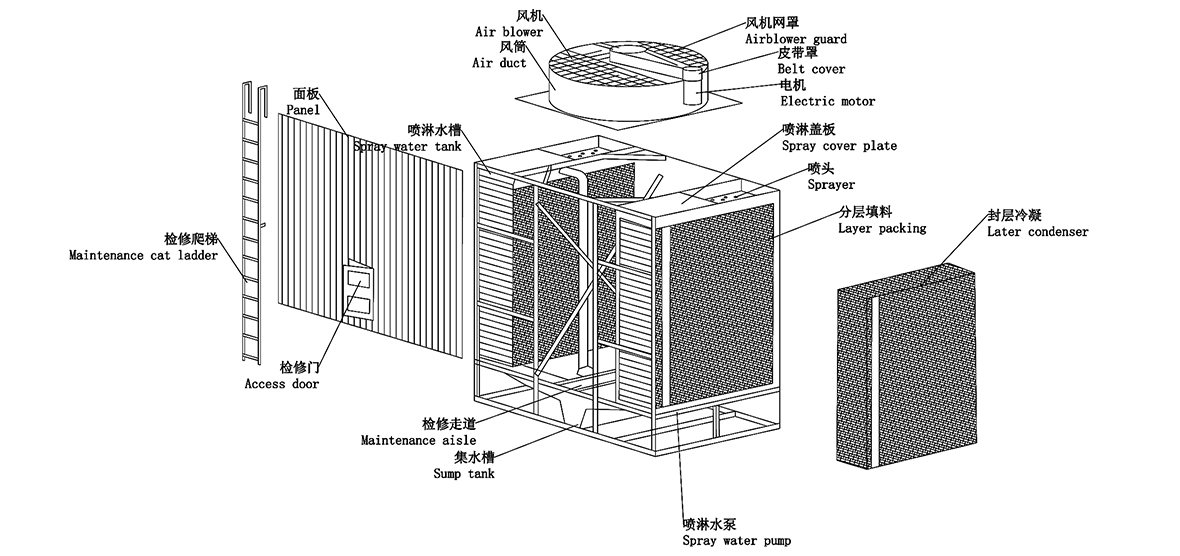

Prinsip Operasi menara penyejuk litar tertutup aliran silang

---

   Menara ini menggunakan pam air untuk mengedarkan cecair suhu tinggi melalui gegelung penyejuk. Air semburan diagihkan sebagai titisan halus melalui muncung pusaran tekanan, meningkatkan luas permukaan pertukaran haba. Udara mengalir secara mendatar merentasi air yang jatuh, memindahkan haba ke atmosfera melalui kipas. Penyingkiran hanyut menangkap titisan air, mengurangkan kehilangan, manakala air yang disejukkan diedarkan semula.

Ciri Utama menara penyejuk litar tertutup aliran silang

---

• aliran silang Reka bentuk

  Mengoptimumkan pertukaran haba dengan aliran udara mendatar, mencapai kadar hanyutan air yang sangat rendah.

• Ruang Penyelenggaraan Besar

  Reka bentuk dalaman yang luas memudahkan akses mudah untuk penyelenggaraan dan pemeriksaan.

• Peredaran Gelung Tertutup

  Menghalang penyumbatan daripada serpihan dan menghilangkan penskalaan dalam penukar haba.

• Penukar Haba Modular

  Reka bentuk superposisi blok membolehkan pemasangan dan pembongkaran lapisan demi lapisan untuk penyelenggaraan yang mudah.

• Peredaran Air Panas

  Menggunakan air panas untuk mengelakkan penskalaan, memastikan kecekapan jangka panjang.

• Padat dan Mudah Alih

  Tiada kolam diperlukan, mengurangkan jejak dan membolehkan pemindahan mudah.

• Operasi Penjimatan Tenaga

  Kawalan suhu digital automatik mengoptimumkan operasi kipas dan pam, menjimatkan sehingga 50% tenaga.

• Kos Penyelenggaraan Rendah

  Operasi mudah dan komponen tahan lama meminimumkan perbelanjaan penyelenggaraan.

Komponen Utama menara penyejuk litar tertutup aliran silang

---

	Lebih sejuk Gegelung keluli tahan karat dengan rintangan kakisan, rintangan beku dan tekanan, dan permukaan padat untuk mengelakkan penskalaan. Peningkatan pilihan kepada tembaga merah untuk prestasi yang dipertingkatkan.
Pemasangan Kipas dan Pemacu Kipas aloi aluminium berkelajuan rendah dengan pengurang gear memastikan tahap hingar di bawah 60 dB(A). Menyokong motor berbilang kelajuan (serasi dengan Siemens/WEG) untuk penjimatan tenaga sehingga 50%.

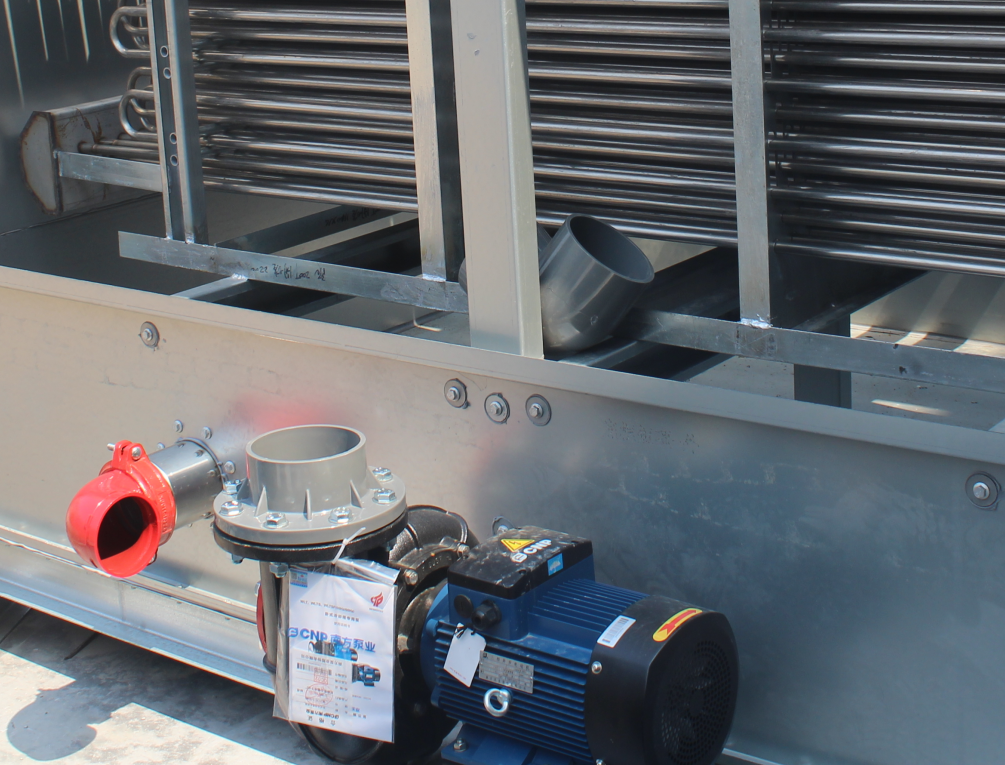

	pam semburan Pam berkecekapan tinggi (standard JIS-C410) dengan aliran besar, kepala rendah, reka bentuk anti-penyumbatan, dan penggunaan kuasa yang rendah untuk operasi bunyi yang stabil dan rendah.

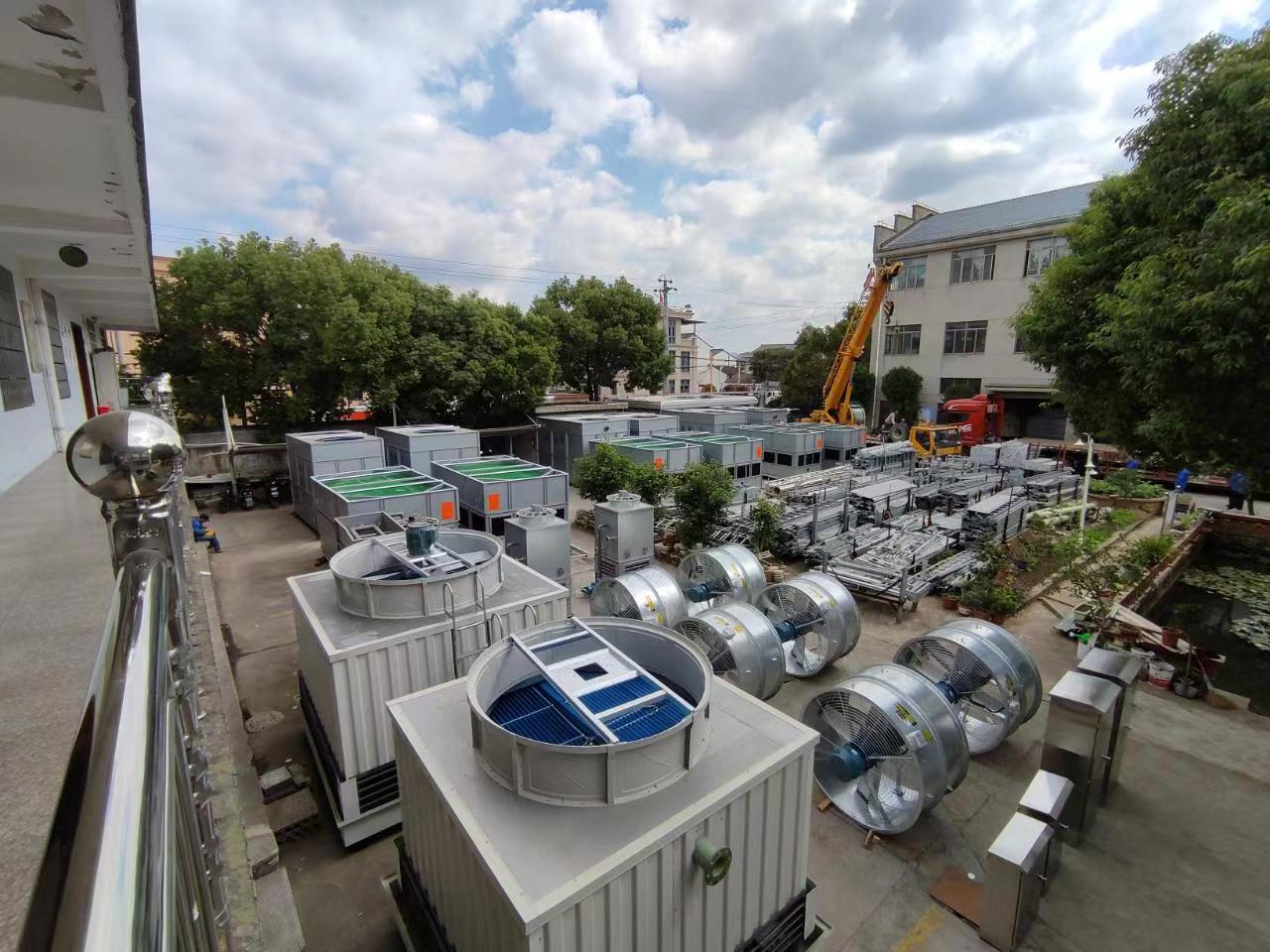

Perkhidmatan Tersuai Pilihan termasuk pam air beredar, sistem kabinet kawalan, tangki air, perumah/bingkai keluli tahan karat, pengikat 304 / 316L , motor berkelajuan dwi-kelajuan atau frekuensi berubah-ubah, dan pemanas antibeku.

Parameter Teknikal menara penyejuk litar tertutup aliran silang Aliran Air

---

Model	(m³/h) Mentol Basah 28°C	Panjang ( mm )	Lebar ( mm )	Tinggi ( mm )	Diameter Kipas ( mm ) Kuasa ( mm )	( kW )	Kuasa Operasi ( kg ) ( {[t136	]} ) kg )	Tahap Bunyi dB(A)
AHC-B -30	30	3160	1420	3200	1200	2.2	1000	2150	59
AHC-B -40	40	3160	1800	3200	1200	3	1040	2200	59
AHC-B -50	50	3460	1800	3650	1500	4	1360	2720	60
AHC-B -65	65	3460	2100	3650	1500	5.5	1850	3580	60
AHC-B -80	80	3760	2100	4270	1800	5.5	2420	4130	60
AHC-B -100	100	3760	2600	4270	1800	7.5	2610	5210	60
AHC-B -125	125	4160	2600	4320	2200	7.5	3230	6580	61
AHC-B -150	150	4160	3000	4320	2200	11	3620	7150	61
AHC-B -175	175	3760	4160	4270	1800	5.5x2	4840	8260	62
AHC-B -200	200	3760	5160	4270	1800	7.5x2	5220	10420	62
AHC-B -250	225	4160	5160	4320	2200	7.5x2	6460	13160	63
AHC-B -300	250	4160	6960	4320	2200	11x2	7240	14300	63
AHC-B -350	300	4160	7720	4320	2200	7.5x3	9690	19740	64
AHC-B -400	350	3760	10600	4270	1800	7.5x4	10440	20840	64
AHC-B -450	400	4160	8920	4320	2200	11x3	10860	21450	65
AHC-B -500	450	4160	10280	4320	2200	7.5x4	12920	26320	65
AHC-B -600	500	4160	11880	4320	2200	11x4	14480	28600	66

Garis Panduan Pemasangan untuk menara penyejuk litar tertutup aliran silang

---

• Pilih tapak yang mempunyai pengudaraan yang baik dan bebas daripada sumber haba atau halangan untuk memastikan aliran udara yang optimum.

• Sahkan kapasiti galas beban tapak memenuhi keperluan berat menara.

• Pastikan pembinaan asas mematuhi spesifikasi dengan ralat ketinggian maksimum ±5 mm .

• Kekalkan jarak yang mencukupi di sekeliling menara untuk kemasukan udara dan akses penyelenggaraan.

• Elakkan api terbuka atau kimpalan berhampiran menara; ambil langkah berjaga-jaga jika perlu.

• Sebelum operasi, sahkan sambungan selamat, pelincir komponen, dan periksa pendawaian.

• Tetapkan operator profesional untuk pemeriksaan biasa dan pembalakan penyelenggaraan.

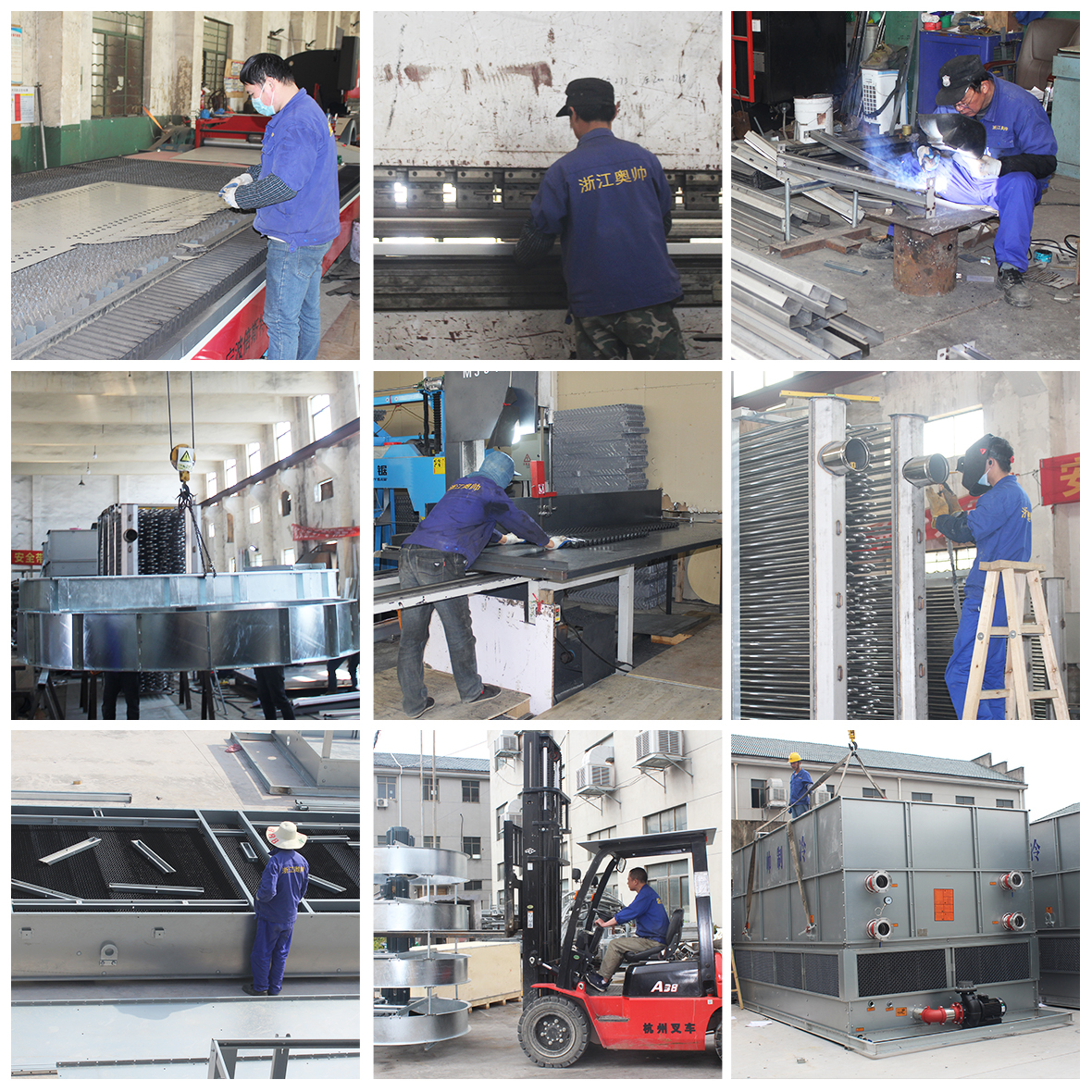

Pameran Kilang

---

Pensijilan

---

Aplikasi menara penyejuk litar tertutup aliran silang

---

• Industri Tenaga

  Menyejukkan cecair suhu tinggi dalam loji kuasa untuk operasi turbin yang cekap.

• Industri Kimia

  Menguruskan haba daripada proses kimia, memastikan keselamatan dan kecekapan pengeluaran.

• Industri Keluli

  Mengendalikan penyejukan untuk proses peleburan dan penempaan untuk mengekalkan kestabilan peralatan.

• Pusat Data

  Menyediakan penyejukan yang boleh dipercayai untuk peralatan pelayan untuk memastikan prestasi optimum.

• Industri Farmaseutikal

  Menyokong kawalan suhu yang tepat untuk proses pembuatan.

• Industri Makanan dan Minuman

  Menguruskan haba daripada pemprosesan dan pembungkusan untuk pengeluaran yang cekap.

Langkah Berjaga-jaga Penyelenggaraan untuk menara penyejuk litar tertutup aliran silang

---

• Penyelenggaraan Peralatan

  Bersihkan habuk, minyak dan serpihan secara kerap dari cangkerang dan keluarkan skala dari gegelung penukar haba dan penapis semburan untuk mengekalkan kecekapan.

• Pengurusan Kualiti Air

  Gunakan air lembut dalam gegelung pertukaran haba untuk mengelakkan penskalaan. Sentiasa bersihkan air semburan (air paip) untuk mengelakkan pembentukan skala pada paip tembaga.

• Penyelenggaraan Pam

  Pastikan paip masuk bertutup, isi saluran paip dengan cecair, pantau arus motor, selia operasi, elakkan menutup air penyejuk semasa suhu tinggi, dan periksa bunyi/getaran setiap tahun.

• Penyelenggaraan Seal Mekanikal

  Gunakan pelinciran yang bersih dan bebas zarah, elakkan geseran kering, dan putar pam sebelum memulakan untuk mengelakkan kerosakan pengedap.

Soalan Lazim

---

Bagaimanakah aliran silang litar tertutup menara penyejuk berfungsi?

Bendalir proses mengalir di dalam gegelung, dengan air semburan meliputi permukaan luar. Pemindahan haba melalui dinding gegelung, menghasilkan wap yang dikeluarkan oleh kipas, manakala air diedarkan semula.

Apakah kelebihan aliran silang litar tertutup menara penyejuk ?

• Menekan pembentukan skala untuk cecair suhu tinggi.

• Ruang penyelenggaraan yang besar untuk akses mudah.

• Operasi bunyi yang rendah, sesuai untuk kawasan perumahan.

• Cekap tenaga dengan penjimatan sehingga 50% melalui kawalan digital.

Bagaimanakah ia berbeza daripada litar tertutup aliran balas menara penyejuk ?

Menara aliran silang mempunyai aliran udara mendatar, memerlukan lebih sedikit kawasan dalam sesetengah aplikasi, dan lebih mudah diselenggara. Menara aliran balas mempunyai aliran udara menegak dan struktur yang lebih padat.

Apakah skop penggunaan aliran silang litar tertutup menara penyejuk ?

Sesuai untuk cecair suhu tinggi atau perbezaan suhu yang besar, dan sesuai untuk persediaan berbilang unit selari dalam industri seperti kuasa, kimia dan pusat data.

Apakah jangka hayat aliran silang litar tertutup menara penyejuk ?

Dengan penyelenggaraan yang betul, jangka hayat biasanya 10 hingga 15 tahun , bergantung pada bahan, keadaan operasi dan amalan penyelenggaraan.

Apakah langkah berjaga-jaga penyelenggaraan?

• Bersihkan serpihan daripada kemasukan udara dan besen air; laraskan tali pinggang V pengurang.

• Gunakan air lembut dalam gegelung dan air semburan bersih untuk mengelakkan kerak.

• Pantau operasi pam, pastikan paip tertutup, dan elakkan peronggaan.

Apakah bahan yang digunakan dalam aliran silang litar tertutup menara penyejuk ?

Bahan luaran termasuk keluli tahan karat atau kepingan galvalume, dengan keluli tahan karat atau gegelung tembaga merah pilihan untuk penukar haba.
