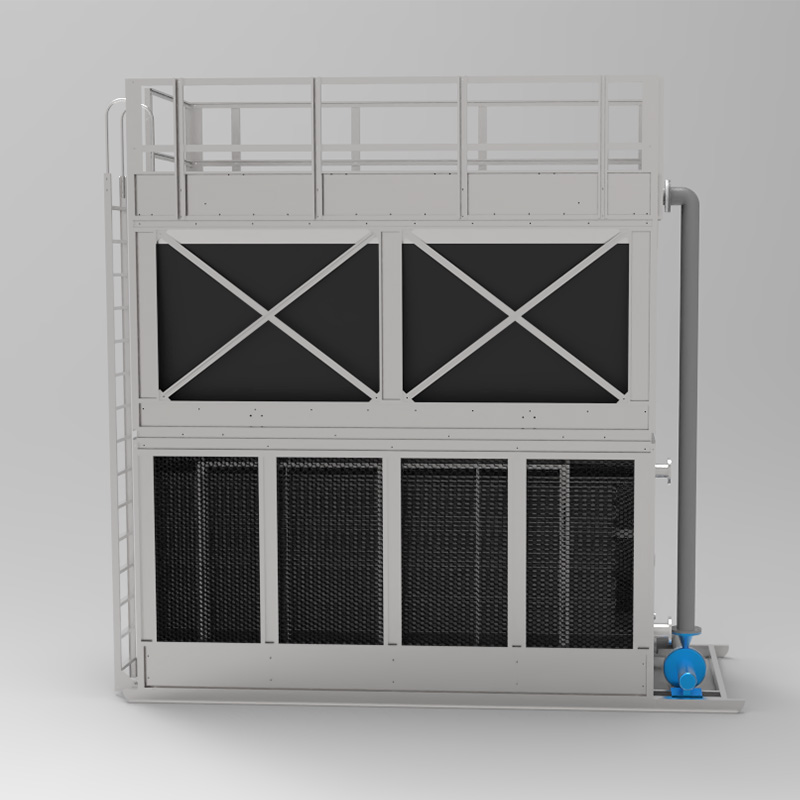

วงจรปิดข้ามหอระบายความร้อนการไหล

หอระบายความร้อนแบบปิดข้ามการไหลการกระจายความร้อนที่มีประสิทธิภาพการประหยัดพลังงานและการป้องกันสิ่งแวดล้อม ใช้การออกแบบข้ามการไหลเพื่อเพิ่มประสิทธิภาพการแลกเปลี่ยนความร้อน ระบบการไหลเวียนแบบปิดการต่อต้านการกัดกร่อนการบำรุงรักษา ควบคุมพัดลมและปั๊มน้ำอย่างชาญฉลาดและปรับการประหยัดพลังงานและการประหยัดไฟฟ้าตามต้องการ การทำงานของเสียงรบกวนต่ำปรับให้เข้ากับความต้องการของหลายอุตสาหกรรมที่มั่นคงและเชื่อถือได้

การระบายความร้อนด้วยมัค สามารถให้บริการอุปกรณ์และกระบวนการระบายความร้อนที่หลากหลายแก่ลูกค้าซึ่งส่วนใหญ่รวมถึงหอระบายความร้อนแบบวงจรปิดหอคอยความเย็นแบบเปิดเครื่องทำความเย็นอากาศและถังเก็บน้ำอุตสาหกรรม ในขณะเดียวกันก็ผลิตและดำเนินการข้อกำหนดต่าง ๆ ของการบรรจุหอระบายความร้อนพัดลมระบายความร้อน, มอเตอร์หอคอยระบายความร้อน, ตัวลดและอุปกรณ์เสริมไฟเบอร์กลาสอื่น ๆ นอกจากนี้ยังให้บริการปรับปรุงและบำรุงรักษาหอระบายความร้อน ผลิตภัณฑ์ของ บริษัท สามารถนำไปใช้อย่างกว้างขวางในพื้นที่เช่นรถไฟความเร็วสูงเครื่องปรับอากาศที่แม่นยำโลหะและการปลอมน้ำมันและพลังงานอุตสาหกรรมเคมีและยาและการรักษาด้วยความร้อน

วิดีโอปิดวงจรตัดผ่านการไหลเวียนของหอคอย

---

วงจรปิดการไหลผ่านการไหลเวียนของหอการทำงาน

---

หอระบายความร้อนแบบครอสโฟลวงจรปิดใช้ปั๊มน้ำเพื่อขนส่งน้ำเย็นอุณหภูมิสูงไปยังขดลวดระบายความร้อนซึ่งการแลกเปลี่ยนน้ำไหลเวียนด้วยอากาศภายในหอคอย ผ่านระบบหัวฉีดส-สาวแรงดันน้ำจะถูกเปลี่ยนเป็นหยดน้ำความเร็วสูงความเร็วสูงเพิ่มพื้นที่ผิวและขยายระยะเวลาการแลกเปลี่ยนความร้อน ความร้อนจะถูกถ่ายโอนจากขดลวดไปยังอากาศและไอน้ำชื้นอิ่มตัวนั้นเกิดจากฟิล์มน้ำและอากาศ ความร้อนนี้จะถูกขับออกสู่บรรยากาศโดยพัดลม หยดน้ำบางตัวถูกจับโดยตัวกำจัดดริฟท์ซึ่งจะช่วยลดการสูญเสียน้ำ

คุณลักษณะของหอคอยระบายความร้อนข้ามการไหลเวียน

---

• ใช้การระบายความร้อนในปัจจุบันตามขวางวิธีการฟอกสีต่ำมาก

• พื้นที่ภายในมีขนาดใหญ่สะดวกมากสำหรับการบำรุงรักษา

• การไหลเวียนที่ปิดล้อมอย่างเต็มที่เพื่อป้องกันการอุดตันที่เกิดจากแสงแดด

• เครื่องแลกเปลี่ยนความร้อนใช้โหมดการซ้อนทับแบบ Building Block ซึ่งสามารถติดตั้งและถอดชิ้นส่วนโดยเลเยอร์

• ใช้การไหลเวียนของน้ำร้อนไม่มีการสร้างสเกลที่ไม่ จำกัด

• ไม่จำเป็นต้องใช้สระว่ายน้ำครอบคลุมพื้นที่เล็ก ๆ และสะดวกสำหรับการเปลี่ยนที่อยู่

• การควบคุมอุณหภูมิวิสัยทัศน์แบบดิจิตอลอัตโนมัติประหยัดพลังงานและการปกป้องสภาพแวดล้อม

• การทำงานที่ง่ายและค่าบำรุงรักษาต่ำ




ส่วนหลักของวงจรปิดการไหลเวียน

---

เครื่องทำความเย็น ขดลวดทำจากสแตนเลสซึ่งมีความต้านทานการกัดกร่อนที่แข็งแกร่งสำหรับสภาพแวดล้อมที่เป็นกรด การแช่แข็งและความต้านทานความดันเพื่อลดความเสี่ยงจากท่อฤดูหนาว พื้นผิวหนาแน่นเพื่อป้องกันการปรับขนาดและยืดอายุการใช้งาน ประสิทธิภาพการกระจายความร้อนสูงพร้อมค่าใช้จ่ายในการบำรุงรักษาต่ำ สามารถอัพเกรดเป็นวัสดุหลอดทองแดงสีแดง

พัดลมและชุดประกอบไดรฟ์ พัดลมอลูมิเนียมอัลลอยด์ความเร็วต่ำจับคู่กับตัวลดเกียร์ทำให้มั่นใจได้ว่าการทำงานที่ราบรื่นและระดับเสียงรบกวนต่ำกว่า 60 เดซิเบล (A) มอเตอร์มีอยู่ในรุ่นป้องกันการระเบิดหรือประหยัดพลังงานรองรับการปรับความเร็วหลายความเร็วด้วยการประหยัดพลังงานสูงถึง 50% การอัพเกรดมอเตอร์เป็นซีเมนส์หรือมอเตอร์ WEG นั้นเข้ากันได้

ปั๊ม ปั๊มที่มีประสิทธิภาพสูงนี้เป็นไปตามมาตรฐาน JIS-C410 ที่มีอัตราการไหลขนาดใหญ่หัวต่ำการออกแบบต่อต้านการอุดตันประสิทธิภาพสูงการสูญเสียพลังงานน้อยที่สุดและการใช้พลังงานต่ำมาก โครงสร้างขนาดกะทัดรัดขนาดเล็กและการออกแบบที่น่าพึงพอใจอย่างสวยงามทำให้มั่นใจได้ว่าการติดตั้งง่ายการทำงานที่มั่นคงและเสียงรบกวนต่ำ ด้วยความเข้มข้นของส่วนประกอบที่สูงประสิทธิภาพการป้องกันการรั่วไหลและการบำรุงรักษาที่ง่ายขึ้นปั๊มมีทั้งความน่าเชื่อถือและฟังก์ชั่นที่ใช้งานง่าย

บริการที่กำหนดเอง ระบบปั๊มน้ำ / ตู้ควบคุมน้ำ / ถังเก็บน้ำ / ตัวเรือนสแตนเลสและเฟรม / สปริง (304 / 316L) / มอเตอร์คู่ความเร็วและเครื่องทำความร้อนป้องกันการแช่แข็งความถี่ตัวแปร

วงจรปิดการไหลผ่านการระบายความร้อนของหอคอย

---

แบบอย่าง	มาตรฐาน	ขนาด			พัดลม			น้ำหนัก		เสียงรบกวน ค่า
	37-32 ℃	(l)	(W)	(ชม)	เส้นผ่าศูนย์กลาง	พลัง		NW	การใช้งาน น้ำหนัก	มาตรฐาน จุด
	28 ℃	มม.	มม.	มม.	มม.	กิโลวัตต์		กิโลกรัม	กิโลกรัม	DB (A)
AHC-B-30	30	3160	1420	3200	φ1200	2.2		1000	2150	59
AHC-B-40	40	3160	1800	3200	φ1200	3		1040	2200	59
AHC-B-50	50	3460	1800	3650	φ1500	4		1360	2720	60
AHC-B-65	65	3460	2100	3650	φ1500	5.5		1850	3580	60
AHC-B-80	80	3760	2100	4270	φ1800	5.5		2420	4130	60
AHC-B-100	100	3760	2600	4270	φ1800	7.5		2610	5210	60
AHC-B-125	125	4160	2600	4320	φ2200	7.5		3230	6580	61
AHC-B-150	150	4160	3000	4320	φ2200	11		3620	7150	61
AHC-B-175	175	3760	4160	4270	φ1800	5.5 × 2		4840	8260	62
AHC-B-2000	200	3760	5160	4270	φ1800	7.5 × 2		5220	10420	62
AHC-B-2550	225	4160	5160	4320	φ2200	7.5 × 2		6460	13160	63
AHC-B-300	250	4160	6960	4320	φ2200	11 × 2		7240	14300	63
AHC-B-350	300	4160	7720	4320	φ2200	7.5 × 3		9690	19740	64
AHC-B-400	350	3760	10600	4270	φ1800	7.5 × 4		10440	20840	64
AHC-B-450	400	4160	8920	4320	φ2200	11 × 3		10860	21450	65
AHC-B-500	450	4160	10280	4320	φ2200	7.5 × 4		12920	26320	65
AHC-B-600	500	4160	11880	4320	φ2200	11 × 4		14480	28600	66

การแสดงโรงงาน Cross Cross Cross Cross Flow Flow

---

ใบรับรองหอคอยระบายความร้อนข้ามวงจรไหล

---

แอปพลิเคชั่นหอคอยระบายความร้อนข้ามวงจรไหล

---

หอระบายความร้อนแบบปิดข้ามการไหลมีการใช้กันอย่างแพร่หลายส่วนใหญ่รวมถึงด้านต่อไปนี้: อุตสาหกรรมพลังงานอุตสาหกรรมเคมีอุตสาหกรรมเหล็กศูนย์ข้อมูลอุตสาหกรรมยาอุตสาหกรรมอาหารและเครื่องดื่ม

วงจรปิดข้ามการไหลผ่าน Project Project Project

---

ข้อควรระวังในการบำรุงรักษา Cross Cross Cross Flow Flow Tower

---

1. การบำรุงรักษาอุปกรณ์：

ทำความสะอาดฝุ่นคราบน้ำมันและเศษซากอื่น ๆ บนเปลือกนอกเป็นประจำและกำจัดสเกลบนขดลวดแลกเปลี่ยนความร้อน ทำความสะอาดตัวกรองสเปรย์เป็นประจำ วัสดุการปรับขนาดเป็นปัจจัยที่มีอิทธิพลมากที่สุดต่อผลการกระจายความร้อนของขดลวดการถ่ายเทความร้อน

2. การจัดการคุณภาพน้ำและการบำรุงรักษา：

เนื่องจากเอฟเฟกต์การกระจายความร้อนที่ดีภายในขดลวดแลกเปลี่ยนความร้อนและการสัมผัสระยะยาวต่อการไหลเวียนของน้ำร้อนจึงค่อนข้างง่าย ดังนั้นจึงต้องใช้น้ำอ่อนสำหรับน้ำภายในของขดลวดแลกเปลี่ยนความร้อน ชั้นนอกของเครื่องทำความเย็นจะถูกฉีดพ่นด้วยปั๊มสเปรย์และน้ำสเปรย์เป็นน้ำประปา หากมีการสัมผัสกับท่อทองแดงร้อนบ่อยครั้งการปรับสเกลจะเกิดขึ้นอย่างแน่นอนและควรทำความสะอาดเป็นประจำ

3. การบำรุงรักษาและบำรุงรักษาปั๊ม:

①ท่อทางเข้าจะต้องปิดผนึกอย่างมาก

②ท่อส่งที่นำเข้าจะต้องเต็มไปด้วยของเหลวและปั๊มถูกห้ามไม่ให้วิ่งเป็นเวลานานในสถานะคาวิตี้;

③ตรวจสอบกระแสไฟฟ้าของมอเตอร์เป็นประจำและตรวจสอบให้แน่ใจว่าไม่เกินกระแสที่กำหนดของมอเตอร์

④ปั๊มควรได้รับการดูแลโดยบุคคลที่ทุ่มเทในระหว่างการดำเนินการเพื่อป้องกันอุบัติเหตุ

⑤ห้ามอย่างเคร่งครัดในการปิดแหล่งน้ำระบายความร้อนในระหว่างการทำงานที่อุณหภูมิสูง

⑥หลังจากการทำงานระยะยาวของปั๊มหากเสียงและการสั่นสะเทือนของหน่วยเพิ่มขึ้นเนื่องจากการสึกหรอเชิงกลควรหยุดเพื่อตรวจสอบ หากจำเป็นสามารถเปลี่ยนชิ้นส่วนและตลับลูกปืนที่มีช่องโหว่ได้ ระยะเวลาการบำรุงรักษาของหน่วยคือหนึ่งปี

4. การบำรุงรักษาและการบำรุงรักษาซีลกลไกภายในปั๊ม：

①การหล่อลื่นซีลกลไกควรสะอาดและปราศจากอนุภาคที่เป็นของแข็ง

②ซีลกลไกเป็นสิ่งต้องห้ามอย่างเคร่งครัดจากการทำงานภายใต้สภาวะแรงเสียดทานแห้ง

③ก่อนที่จะเริ่มปั๊ม (มอเตอร์) ควรหมุนสองสามครั้งเพื่อหลีกเลี่ยงการทำลายซีลเมื่อเริ่มต้นขึ้นทันที

คำถามคำถามที่พบบ่อย

---

1. หอระบายความร้อนวงจรปิด crossflow ทำงานอย่างไร?

ในหอระบายความร้อนวงจรปิด crossflow, ของเหลวกระบวนการ (เช่นน้ำ, น้ำมันหรือของเหลวอื่น ๆ ) ไหลภายในขดลวด พื้นผิวด้านนอกของขดลวดถูกปกคลุมด้วยน้ำสเปรย์ ความร้อนจากของเหลวจะถูกถ่ายโอนผ่านผนังขดลวดสร้างไออุ่นอิ่มตัวด้วยน้ำและอากาศ ความร้อนถูกขับออกสู่บรรยากาศโดยแฟน ๆ ในขณะที่น้ำจะถูกเก็บไว้ในรางสะสมเพื่อการหมุนเวียนและการฉีดพ่น

2. ข้อดีของหอระบายความร้อนวงจรปิด crossflow คืออะไร?

ข้อดีของหอระบายความร้อนวงจรปิด crossflow รวมถึงความสามารถในการยับยั้งการก่อตัวของสเกลบนพื้นผิวขดลวดด้านนอกทำให้เหมาะอย่างยิ่งสำหรับของเหลวระบายความร้อนที่มีอุณหภูมิสูงหรือความแตกต่างของอุณหภูมิการระบายความร้อนอย่างมีนัยสำคัญ พื้นที่ส่วนกลางขนาดใหญ่อำนวยความสะดวกในการบำรุงรักษาที่สะดวกและการเข้าถึงบุคลากรเพื่อการตรวจสอบ นอกจากนี้ยังทำงานด้วยระดับเสียงรบกวนต่ำทำให้เหมาะสำหรับการใช้งานเช่นเครื่องปรับอากาศส่วนกลางที่อยู่อาศัยซึ่งการควบคุมเสียงเป็นสิ่งสำคัญ

3. หอระบายความร้อนวงจรปิด crossflow แตกต่างจากหอระบายความร้อนวงจรปิดเคาน์เตอร์อย่างไร?

ในหอระบายความร้อนวงจรปิด crossflow อากาศไหลในแนวนอนผ่านน้ำระบายความร้อนที่ตกลงมา ในทางตรงกันข้ามหอระบายความร้อนวงจรปิดเคาน์เตอร์มีอากาศเคลื่อนที่ไปในทิศทางตรงกันข้ามกับน้ำที่ตกลงมา Crossflow Cooling Towers อาจต้องใช้พื้นที่ทั้งหมดน้อยลงในบางแอปพลิเคชันและง่ายต่อการบำรุงรักษา ในทางกลับกันหอระบายความร้อนแบบเคาน์เตอร์มีโครงสร้างขนาดกะทัดรัดและใช้พื้นที่น้อยลง

4. ขอบเขตแอปพลิเคชันของหอระบายความร้อนวงจรปิด crossflow คืออะไร?

Crossflow Close Circuit Cooling Cooling Towers เหมาะสำหรับของเหลวระบายความร้อนที่มีอุณหภูมิสูงหรือความแตกต่างของอุณหภูมิการระบายความร้อนอย่างมีนัยสำคัญ พวกเขายังสามารถนำไปใช้ในโครงการที่มีการจัดเรียงหลายยูนิตแบบขนานเพื่อรองรับอัตราการไหลของน้ำที่หลากหลาย

5. ข้อควรระวังการบำรุงรักษาสำหรับหอระบายความร้อนวงจรปิด crossflow คืออะไร?

เมื่อใช้หอระบายความร้อนวงจรปิด crossflow สิ่งสำคัญคือต้องกำจัดเศษซากออกจากรอบ ๆ ด้านอากาศหรือด้านล่างของหอคอย ตรวจสอบอย่างสม่ำเสมอว่าเข็มขัด V - ของตัวลดนั้นได้รับการปรับและทำความสะอาดเศษซากจากอ่างน้ำและด้านในของหอคอยหรือไม่

6. วัสดุของหอระบายความร้อนวงจรปิด crossflow คืออะไร?

วัสดุภายนอกของหอระบายความร้อนวงจรปิด crossflow มักจะทำจากแผ่นสแตนเลสโลหะหรือแผ่นกัลวาลุ่ม

7. คุณสมบัติโครงสร้างของหอระบายความร้อนวงจรปิด crossflow คืออะไร?

Crossflow Close Circuit Cooling Towers มีปริมาณอากาศเดี่ยว - ด้านข้างพร้อมทิศทางการไหลเวียนของอากาศแนวนอน วัสดุระบายความร้อนและความร้อนในการออกแบบการบริโภคอากาศประกอบด้วยคอนเดนเซอร์และการบรรจุ ส่วนบนได้รับการออกแบบด้วยคอนเดนเซอร์ในขณะที่ส่วนล่างมีการบรรจุ ด้านบนของอีกด้านหนึ่งมีการติดตั้งพัดลมขนาดเล็กหลายขนาดและมีการรวมชั้นของน้ำเพิ่มเติม
