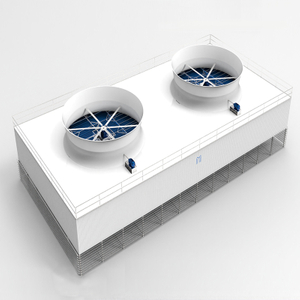

Промышленная градирня

Обзор большой промышленной градирни

   Большие промышленные градирни Mach Cooling, входящие в серию AD-NG, представляют собой высокопроизводительные противоточные охлаждающие решения, предназначенные для промышленного применения. Срок службы этих башен составляет 15-20 лет при правильном обслуживании. В них используются устойчивые к коррозии каркасы из стеклопластика и передовая технология теплообмена, обеспечивающая эффективную и безопасную работу оборудования. Они идеально подходят для энергетической, химической, полупроводниковой промышленности и центров обработки данных. Они отличаются интеллектуальным управлением, низким уровнем шума и энергоэффективной конструкцией. Сравните с нашими квадратными градирнями с перекрестным потоком и найдите альтернативные конфигурации.

Принцип работы большой промышленной градирни

---

Большая промышленная градирня работает с использованием механизма противотока для эффективного теплообмена: Горячая вода распыляется сверху на слой наполнителя, образуя стекающую вниз водяную пленку. Воздух поступает снизу и движется вверх через наполнитель, приводимый в движение вентиляторами в противотоке. Вода испаряется, поглощая тепло, в то время как разумная теплопередача охлаждает оставшуюся воду, собранную в нижнем поддоне для рециркуляции.

Основные характеристики большой промышленной градирни

---

• Эффективное охлаждение

  Использует испарение и поглощение тепла для значительного снижения температуры воды в промышленных процессах.

• Энергосбережение

  Оптимизированный дизайн снижает потребление энергии и воздействие на окружающую среду, что соответствует принципам устойчивого развития.

• Стабильный контроль температуры

  Обеспечивает стабильную работу оборудования при оптимальных температурах в ходе промышленного производства.

• Интеллектуальное управление

  Мониторинг в режиме реального времени и автоматическая регулировка потребности в охлаждении повышают энергоэффективность.

• Структурная долговечность

  Устойчивые к коррозии материалы FRP обеспечивают долгосрочную стабильность в суровых промышленных условиях.

Основные компоненты большой промышленной градирни

---

Структура FRP Пултрузионные профили из стеклопластика обладают прочностью, подобной углеродистой стали, с превосходной кислотно-щелочной стойкостью, не требуют покрытий или консервантов и минимально воздействуют на окружающую среду.
	Система привода вентилятора с осевым потоком Вентилятор из стеклопластика с высокой коррозионной стойкостью, двигателем IEC, приводом от редуктора, с валами из алюминиевого сплава, нержавеющей стали или углеродного волокна.
Индивидуальные услуги В число опций входят циркуляционные водяные насосы, системы шкафов управления, резервуары для воды, корпус/рамы из нержавеющей стали (304/316L), двухскоростные или регулируемые двигатели, а также нагреватели для защиты от замерзания.

Технические параметры большой промышленной градирни

---

модели	Расход воды (м⊃3;/ч)	Ширина (мм)	Высота (мм)	Расход воздуха (м⊃3;/ч x10⊃3;)	Диаметр вентилятора (мм)	Мощность двигателя (кВт)	Сухая масса (т)	Эксплуатационная масса (т)	Шум дБ(А)
АД-НГ-800	800	7200	7800	500	4700	30	15.5	23.1	≤71
АД-НГ-1000	1000	8000	8400	660	4700	37	21.2	31.2	≤72
АД-НГ-1250	1250	9000	8800	820	5500	45	27.2	40.1	≤72
АД-НГ-1500	1500	10000	9600	1000	6000	55	33.6	49.9	≤73
АД-НГ-2000	2000	11800	10300	1350	7320	90	44.7	67.2	≤73
АД-НГ-2500	2500	13000	12100	1750	8000	110	52.8	78.3	≤74
АД-НГ-3000	3000	14200	11620	2000	8000	132	63	93.6	≤74
АД-НГ-3500	3500	15600	12460	2300	8530	160	73.8	105.5	≤75
АД-НГ-4000	4000	16500	13260	2550	9140	160	85.6	122.3	≤75
АД-НГ-4500	4500	17400	13460	2950	9140	200	93.7	140.7	≤75
СФД-НГ-5000	5000	18600	14160	3150	9750	220	104	158.2	≤75

Детали фундамента для большой промышленной градирни

---

модели	L0 (мм)	L (мм)	L1 (мм)	L2 (мм)	axa (мм)	b×b (мм)	c×d (мм)	e×e (мм)
АД-НГ-800	14400	7200	1800	2800	300×300	350×350	300×1000	1000×1000
АД-НГ-1000	16000	8000	2000	3000	300×300	350×350	300×1000	1000×1000
АД-НГ-1250	18000	9000	2250	3100	300×300	350×350	300×1000	1000×1000
АД-НГ-1500	20000	10000	2500	3200	300×300	350×350	300×1000	1000×1000
АД-НГ-2000	23600	11800	2950	3400	300×300	350×350	300×1000	1000×1000
АД-НГ-2500	26000	13000	3250	3600	300×300	350×350	300×1000	1000×1000
АД-НГ-3000	28400	14200	3550	3800	350×350	400×400	300×1000	1000×1000
АД-НГ-3500	31200	15600	2600	4000	350×350	400×400	300×1000	1000×1000
АД-НГ-4000	33000	16500	2750	4100	350×350	400×400	300×1000	1000×1000
АД-НГ-4500	34800	17400	2900	4100	350×350	400×400	300×1000	1000×1000
СФД-НГ-5000	37200	18600	3100	4300	350×350	400×400	300×1000	1000×1000

Примечания: На чертежах фундамента показано соединение двух башен; отрегулируйте размеры для разных количеств башен. В качестве ориентира используйте верхнюю грань предварительно заглубленных стальных пластин с допуском по высоте ±5 мм и ±10 мм для центров фундамента. Приварите опоры башни к предварительно закопанным стальным пластинам.

Руководство по установке большой промышленной градирни

---

• Для обеспечения оптимального потока воздуха выберите хорошо вентилируемое место, свободное от источников тепла, пыли и препятствий.

• Убедитесь, что площадка способна выдержать значительный вес башни.

• Убедитесь, что конструкция фундамента соответствует спецификациям поставщика, с максимальной погрешностью высоты ±5 мм и ±10 мм для центров фундамента.

• Приварите опоры башни к предварительно заглубленным стальным пластинам для надежной установки.

• Избегайте открытого огня и сварки вблизи башни; при необходимости примите меры предосторожности.

• Перед началом работы убедитесь в надежности соединений, смажьте компоненты и проверьте проводку.

• Назначьте профессиональных операторов для регулярных проверок и регистрации технического обслуживания.

Применение большой промышленной градирни

---

• Энергетика

  Охлаждает тепло от конденсации пара на теплоэлектростанциях для эффективной работы.

• Химическая и нефтяная промышленность

  Управляет высокотемпературными материалами во время химических реакций для обеспечения безопасности и эффективности.

• Производство полупроводников

  Поддерживает точный контроль температуры в процессах производства чипов.

• Фармацевтическая промышленность

  Обеспечивает температурную стабильность в биофармацевтических процессах для обеспечения стабильного качества.

• Центры обработки данных и облачные вычисления

  Оптимизирует энергоэффективность и эксплуатационные расходы на охлаждение серверов.

Меры предосторожности при обслуживании большой промышленной градирни

---

• Обслуживание оборудования

  Регулярно очищайте корпус градирни, наполнитель и систему распределения воды от пыли, мусора и окалины для поддержания эффективности.

• Управление качеством воды

  Используйте очищенную воду, чтобы предотвратить образование накипи и рост водорослей в компонентах заполнения и распределения воды.

• Обслуживание вентилятора

  Проверьте работу вентилятора на предмет шума и вибрации, смажьте компоненты и убедитесь в правильности выравнивания коробки передач.

Часто задаваемые вопросы

---

Каков основной материал большой промышленной градирни?

В башне используется каркас из пултрузионного стеклопластика, обеспечивающий прочность и кислотно-щелочную стойкость, с наполнителем, обычно изготовленным из ПВХ, для эффективного теплообмена.

Сколько времени занимает установка большой промышленной градирни?

Установка занимает 3–7 дней, в зависимости от размера модели и условий площадки, под подробным руководством Mach Cooling.

Высоки ли затраты на техническое обслуживание градирни?

Затраты на техническое обслуживание низкие благодаря использованию устойчивых к коррозии материалов из стеклопластика и интеллектуальных систем управления, а регулярная очистка сводит к минимуму расходы.

Шум градирни громкий?

Уровень шума низкий (≤71–75 дБ(А)) благодаря высокоэффективным вентиляторам и оптимизированной конструкции, подходящей для промышленных условий.

Каков охлаждающий эффект большой промышленной градирни?

Эффект охлаждения зависит от объема воды, температуры на входе/выходе и условий окружающей среды, а модели, изготовленные по индивидуальному заказу, обеспечивают оптимальную производительность.

Можно ли изготовить градирню по индивидуальному заказу?

Да, Mach Cooling предлагает индивидуальные размеры, охлаждающую способность, материалы и системы управления для удовлетворения конкретных промышленных потребностей.

Каков срок службы большой промышленной градирни?

При правильном обслуживании срок службы обычно составляет 15-20 лет благодаря прочному стеклопластику и коррозионностойким компонентам.

Какова стоимость эксплуатации градирни?

Эксплуатационные расходы сведены к минимуму благодаря энергоэффективным вентиляторам, двигателям и интеллектуальным системам управления, что снижает энергопотребление и потребности в обслуживании.

Какие послепродажные услуги предоставляются?

Mach Cooling предлагает комплексную послепродажную поддержку, включая технические консультации, руководство по установке, обучение техническому обслуживанию и поставку запасных частей.
