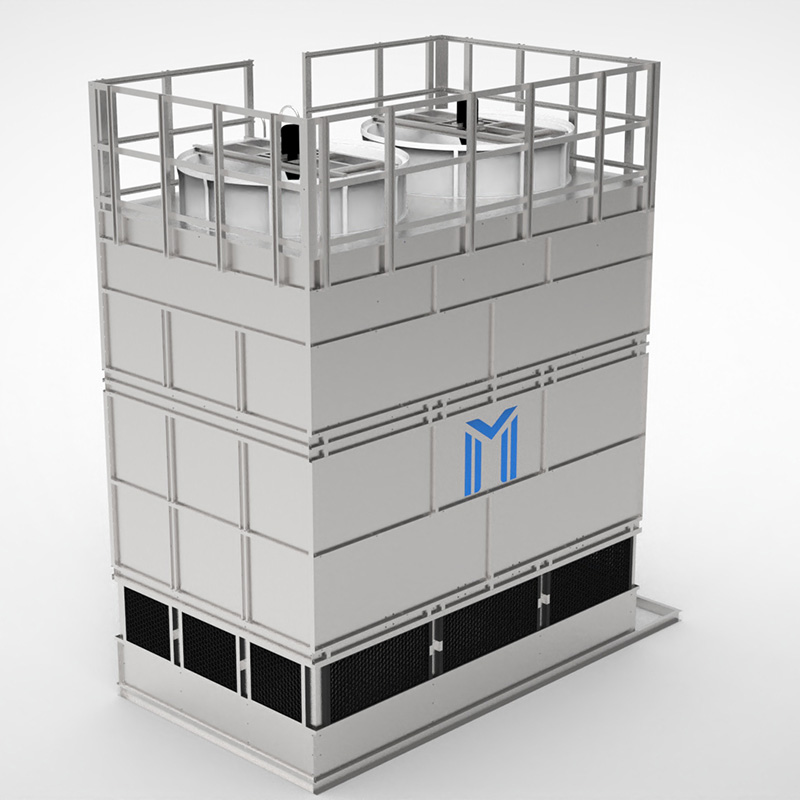

Kapalı Döngü Soğutma Kulesi



Kapalı soğutma kulesi, sanayi, ticaret ve HVAC sistemlerinde yaygın olarak kullanılan, verimli ve enerji tasarrufu sağlayan bir soğutma ekipmanıdır. Açık soğutma kulesinden farklı olarak kapalı soğutma kulesi, kapalı bir sirkülasyon sistemi aracılığıyla ısı alışverişi yapar ve bu sayede soğutma ortamı ile dış hava arasındaki doğrudan temas önlenir.

Kapalı Çevrim Soğutma Kulesi Videosu

---

Kapalı Döngü Soğutma Kulesi Çalışma prensibi

---

Kapalı tip soğutma kulesi, buharlaşmadan yararlanarak sıvıyı soğutmak için ısıyı emer. Soğutma kulesinin tabanında depolanan soğutma suyu. Ve çalışma sıvısı, radyatör sarmal borusunda kapalı çevrimdir. Soğutma suyu, su pompası tarafından sarmal borunun yüzeyine püskürtülür. Ve suyun bir kısmı ısıyı uzaklaştırmak için buharlaştırılır. Havadaki su ve buharlaşmamış su eliminatör tarafından durdurularak PVC dolguya düşer. PVC dolgudaki su hava geçirilerek soğutulur. Daha sonra su sıcaklığı düşecek ve tabana düşecektir. Su pompası, suyu tabandan tekrar su dağıtım sistemlerine çekecektir. Böylece sirkülasyonlu soğutmayı bitirmiş olur.

Kapalı Döngü Soğutma kulesiÜrün yapı şeması

Kapalı Çevrim Soğutma Kulesi Özellikleri

---

• Korozyon direnci

     Paslanmaz çelik bobin borusu: Mükemmel korozyon direncine sahiptir ve çeşitli zorlu ortamlarda uzun süre stabil şekilde çalışabilir.

      Donmaya karşı koruma: Kendi kendini boşaltan paslanmaz çelik ısı değişim bobini, kışın kapatıldığında donmaya karşı koruma için uygundur.

• Yüksek verimlilik ve enerji tasarrufu

      Karşı akım kapalı döngü sirkülasyon sistemi: Ortamın saflığını sağlayın, bakım maliyetini azaltın ve verimli bir şekilde soğuturken değerli su kaynaklarından tasarruf edin.

      Tüm yıl boyunca yüksek verimli soğutma: Kışın su püskürtmeden çalışabilir ve buzdolabının yerini alarak enerji tüketimini önemli ölçüde azaltır.

• Kompakt yapı

      Yerden tasarruf sağlayan tasarım: Kompakt yapı, birden fazla soğutma kulesi birleştirilebilir, ön soğutma dolgusuna gerek yoktur ve daha yüksek sıcaklıktaki çalışma sıvısını soğutmak için uygundur.

• Ana bileşenlerin yüksek kalitesi

      Paslanmaz çelik çerçeve yapısı ve kabuk: Mükemmel korozyon direnci ve güçlü termal direnç, güzel görünüm.

      Alüminyum alaşımlı eksenel fan: Patlamaya dayanıklı motorla donatılmış, istikrarlı ve verimli çalışma sağlayan motor, IP55 koruma sınıfına ve F yalıtım sınıfına sahiptir.

      Verimli ısı değişim bobini: Paslanmaz çelik bobin yalnızca yüksek ısı değişim verimliliğine sahip olmakla kalmaz, aynı zamanda güçlü korozyon direncine, hafifliğe, uzun hizmet ömrüne sahiptir ve çevre koruma gereksinimlerini karşılayan geri dönüştürülebilir.

• Gelişmiş fonksiyonel tasarım

      Özel sürüklenme giderici: Küçük rüzgar direnci ve %99,99 yakalama oranıyla havadaki su damlacıklarını etkili bir şekilde ayıklayarak en iyi ısı transfer performansını sağlar.

      Hava giriş ızgarası: Yapısal sağlamlığı ve rüzgar yükü direncini artıran, aynı zamanda korozyon önleyici ve ultraviyole önleyici özelliklere sahip olan, gürültüyü azaltan ve bakım gerektirmeyen özel 3D 3D 45 derece havalandırma kanalı tasarımıyla sökülmesi kolaydır.

Kapalı Çevrim Soğutma Kulesi Ana Parçaları

---

Kabuk/Gövde/Gövde - Magnezyum-alüminyum-çinko kaplı çelik sac Çinko-alüminyum-magnezyum alaşımı kaplı çelik sac, çeşitli zorlu ortamlarda erozyona dayanabilen olağanüstü korozyon direnci sergiler. Korozyona karşı direnci geleneksel galvanizli çelik saclara göre 10-20 kat daha yüksektir. Bu malzeme aynı zamanda küçük çizikleri ve yüzey lekelerini otomatik olarak onarabilen benzersiz bir kendi kendini iyileştirme özelliğine de sahiptir. Özellikle kesik kenarlarda, korozyona dayanıklı kendi kendini iyileştirme etkisi oldukça belirgin olup, kesi alanlarında pas oluşumunu etkili bir şekilde önler.

Fan – Düşük Hızlı Soğutma Kulesi Özel Düşük Gürültülü Ekstrüzyon Fan, yüksek sıcaklık, yüksek nem ve korozyon gibi nispeten zorlu çalışma ortamlarında çalışan son derece önemli bir bileşendir. Bu nedenle soğutma kulesinin çalışma koşullarına uygun özel bir fanın yapılandırılması gerekmektedir. Mükemmel korozyon direncine sahip malzemelerden yapılmıştır, üstün performans sunar, yüksek statik basınca dayanabilir, yüksek verimlidir ve enerji tasarrufu sağlar, yüksek güvenilirlikle stabil çalışır, uzun hatasız çalışma süresine sahiptir ve çok düşük gürültü seviyeleriyle düşük hızda çalışmak üzere tasarlanmıştır. Fan açısı ayarlanabilir olup, açı ayarlanarak hava akışının değiştirilmesine olanak sağlar.

Bağlantı Elemanları 304 paslanmaz çelikten yapılmış olup nispeten zorlu çalışma ortamlarına uyum sağlayabilirler, bu da onları değişen çevre koşullarına dayanıklı ideal bir soğutma kulesi inşaat malzemesi haline getirir. Ayrıca ultraviyole ışınların neden olduğu eskimeye karşı dayanıklıdırlar, güçlü korozyon direnci sunarlar ve ekipmanın genel hizmet ömrünü garanti ederler.

Soğutucu Soğutucu, soğutma kulesinin önemli bir bileşenidir. Soğutma gereksinimlerini karşılamak için harici olarak hava (hava soğutma) ve su spreyi (su soğutma) ile soğutulurken, dahili olarak bir soğutma ortamını dolaştırır. Soğutucu, yüksek mukavemetli korozyon direnci sunan 304 paslanmaz çelikten yapılmıştır. Bu proje için soğutucu, antifriz tasarımına sahip ve soğutma verimliliğini sağlamak için tamamen kanatçıksız çıplak yuvarlak borulardan oluşuyor. Borular ve dirsekler arasındaki kaynak noktaları orijinal boru sistemiyle tutarlıdır.

Püskürtme Borusu U-PVC borudan yapılmıştır ve gelişmiş basınç direnci, güneşe maruz kalma direnci, darbe direnci ve klorür iyonlarına karşı korozyon direnci sunar. Ağır tuz püskürtme korozyonuna ilişkin gereksinimleri karşılar.

Su Kollektörü Su toplayıcı, soğutma kulelerinde suyun sürüklenmesini önlemede kritik bir bileşendir. Yüksek performanslı bir su toplayıcı yalnızca su tasarrufu sağlamakla kalmaz, aynı zamanda kulenin çevre ortamını da iyileştirir, fanın hizmet ömrünü uzatır ve kışın sürüklenen suyun donmasından kaynaklanan güvenlik tehlikelerini önler. Firmamız, gerçek kulelerde test edilmiş, ulusal markaların standardından daha düşük su sürüklenme kaybı elde eden, soğutma kulesi sürüklenme oranının %0,01'i geçmemesini sağlayan verimli bir su kollektörü kullanmaktadır.

Soğutma Kulesi Dolgusu Soğutma kulesi ambalajı, soğuğa ve donmaya karşı mükemmel direnç, üstün hidrofiliklik, termal performans ve korozyon direnci sunan işlenmemiş PVC levhalardan yapılmıştır. Ambalaj levhaları alev geciktirici malzemelerdir. Dahası, çürümeye, zayıflamaya veya biyolojik hasara karşı direnç gösterme konusunda üstündürler, bu da onları uzun hizmet ömrüyle ısı değişimi endüstrisinde en iyi hale getirir. Ön soğutma salmastrası, entegre hava yönlendirme panjurlarına ve su toplayıcıya sahip, geniş bir ısı dağıtım alanına, yüksek termal performansa ve mükemmel su toplama ve hava yönlendirme efektlerine sahip, vakumla şekillendirilmiş PVC'dir.

Kapalı Çevrim Soğutma Kulesi Ölçüsü

---

Modeli	Kcal	Fan		Sprey pompası	Ağırlık			Boyut (U*G*Y)
		Güç	Hava kapasitesi	Güç	Nakliye ağırlığı		Çalışma ağırlığı
		Kw	m³/saat	Kw	Kilogram		Kilogram	mm
AFC-06	30000	0,75x1	15000	0.75	390		600	1530x1150×2250
AFC-10	50000	0,75×1	15000	0.75	500		800	1530x1150×2390
AFC-15	75000	1,1×1	20000	0.75	680		1050	1900×1500×2500
AFC-20	100000	0,75×2	30000	1.1	750		1200	2900×1230×2600
AFC-25	125000	1.1x2	40000	1.1	850		1390	2900×1230x2650
AFC-30	150000	1,1×2	40000	1.1	900		1700	2900x1230×2650
AFC-35	175000	1,5×2	50000	1.1	1000		1850	2900×1230×2650
AFC-40	200000	1,5×2	50000	1.5	1250		2700	3150×1580×2900
AFC-50	250000	2,2×2	60000	2.2	1400		3000	3150×1780×3000
AFC-65	325000	2,2×2	60000	1,5(4P)	1550		3350	3450x1780×3200
AFC-70	350000	3x2	80000	1,5(4P)	1790		3750	3450×1780×3300
AFC-80	400000	3x2	80000	2.2(4P)	1900		4200	4250x1980×3500
AFC-100	500000	4×2	100000	2.2(4P)	2400		5200	4250×2280×3500
AFC-125	625000	4x2	100000	4(4P)	3000		6450	4900×2280×3600
AFC-150	750000	5,5x2	170000	5,5(4P)	3600		7800	5300x2480x3700
AFC-175	875000	5,5x2	170000	5,5(4P)	4000		9000	5300×2580×4000
AFC-200	1000000	7,5x2	200000	7,5(4P)	4700		10300	5900x2780×4300
AFC-250	1250000	7,5×2	200000	7,5(4P)	5200		11170	6280×3000×4500
AFC-300	1500000	11x2	290000	5,5×2(4P)	6750		13300	6880×3000×5000
AFC-400	2000000	15×2	330000	7,5×2(4P)	7500		20000	7180x3000×5000

Not:Belirli parametreler ve boyutlar önerdiğimiz çözüme uygun olacaktır.

Kapalı Çevrim Soğutma Kulesi Opsiyonel Yardımcı Ekipman ve Aksesuarlar

---

Sirkülasyon Suyu Pompası / Kontrol Kabini Sistemi / Su Tankı / Paslanmaz Çelik Muhafaza ve Çerçeve / Bağlantı Elemanları (304/316L) / Çift Hızlı Motorlar ve Değişken Frekanslı Motorlu Antifriz Isıtıcılar

Kapalı Döngü Soğutma Kulesi Fabrika Gösterisi

---

Kapalı Çevrim Soğutma Kulesi Sertifikası

---

Kapalı Çevrim Soğutma Kulesi Uygulaması

---

 Aşağıdaki endüstrilerde yaygın olarak kullanılmaktadır: enerji endüstrisi, ilaç endüstrisi, HVAC (ısıtma, havalandırma ve iklimlendirme), kimya endüstrisi, makine imalatı, metal işleme, plastik ürünler, endüstriyel soğutma, gıda işleme.

Kapalı Çevrim Soğutma Kulesi Proje Performansı

---

Kapalı Çevrim Soğutma Kulesi Bakım Önlemleri

---

1. Ekipmanın bakımı:

Dış kabuktaki tozu, yağ lekelerini ve diğer kalıntıları düzenli olarak temizleyin ve ayrıca ısı eşanjör bobini üzerindeki kireci de çıkarın. Püskürtme filtresini düzenli olarak temizleyin. Kireç malzemesi, ısı transfer bobininin ısı dağıtma etkisi üzerinde en büyük etkiye sahip faktördür.

2. Su kalitesi yönetimi ve bakımı:

Isı eşanjörü bobininin içindeki iyi ısı dağılımı etkisi ve sıcak su sirkülasyonuna uzun süre maruz kalması nedeniyle, ölçeklendirilmesi nispeten kolaydır. Bu nedenle eşanjör bataryasının iç suyu için yumuşak su kullanılmalıdır. Soğutucunun dış katmanı sprey pompası ile püskürtülür ve sprey suyu musluk suyudur. Sıcak bakır borulara sık sık temas edilmesi durumunda mutlaka kireçlenme meydana gelecektir ve düzenli olarak temizlenmesi gerekmektedir.

3. Pompaların bakımı ve bakımı:

① Giriş borusu yüksek derecede yalıtılmış olmalıdır;

② İthal edilen boru hattı sıvı ile doldurulmalı ve pompanın kavitasyon durumunda uzun süre çalışması yasaktır;

③ Motorun akımını düzenli olarak kontrol edin ve motorun nominal akımını aşmadığından emin olun;

④ Kazaları önlemek için pompa, çalışma sırasında özel bir kişi tarafından denetlenmelidir;

⑤ Yüksek sıcaklıkta çalışma sırasında soğutma suyu beslemesinin keyfi olarak kapatılması kesinlikle yasaktır;

⑥ Pompa uzun süre çalıştırıldıktan sonra, mekanik aşınma nedeniyle ünitenin gürültüsü ve titreşimi artarsa, kontrol için durdurulmalıdır. Gerekirse hassas parçalar ve yataklar değiştirilebilir. Ünitenin bakım periyodu bir yıldır.

4. Pompanın içindeki mekanik contaların bakımı ve bakımı:

① Mekanik salmastra yağlaması temiz olmalı ve katı parçacıklardan arındırılmış olmalıdır;

② Mekanik salmastraların kuru sürtünme koşullarında çalışması kesinlikle yasaktır.

③ Aniden çalıştırıldığında contanın hasar görmesini önlemek için pompa (motor) çalıştırmadan önce birkaç kez döndürülmelidir.

Kapalı Çevrim Soğutma Kulesi SSS

---

Kapalı devre bir soğutma kulesi, soğutma ortamını kapalı bir bobin ısı eşanjörü aracılığıyla havadan izole eder; püskürtme suyu soğutmak için yalnızca bobinin dışında dolaşarak suyun kirlenmesini önler. Açık bir kule, dolaşımdaki suyu doğrudan havaya maruz bırakır, bu da onu çevresel etkilere ve daha yüksek su tüketimine karşı daha duyarlı hale getirir.

Soğutma ortamı tipini, akış hızını, giriş/çıkış sıcaklığı gerekliliklerini, ortam sıcaklığını ve nemini ve kurulum alanı kısıtlamalarını belirlemek gerekir. Özelleştirilmiş hizmetler sağlayabiliriz.

İyi havalandırma sağlayın, ısı kaynaklarından/tozdan uzak tutun, temelin yük taşıma kapasitesini doğrulayın, bakım alanı ayırın ve borular ve elektrik bağlantıları için kılavuza kesinlikle uyun.

Elektrikli ısıtıcılar takın, sprey su hacmini ayarlayın, antifriz ekleyin veya kuru çalışma moduna (yalnız fanlı soğutma) geçin.

Bobini ve püskürtme sistemini düzenli olarak temizleyin, fan/pompa çalışmasını kontrol edin, püskürtme suyunu doldurun, filtreyi temizleyin ve korozyon önleyici kaplamayı kontrol edin.

Minimum sipariş miktarı (MOQ): 1 birim; Garanti: 12 ay.
