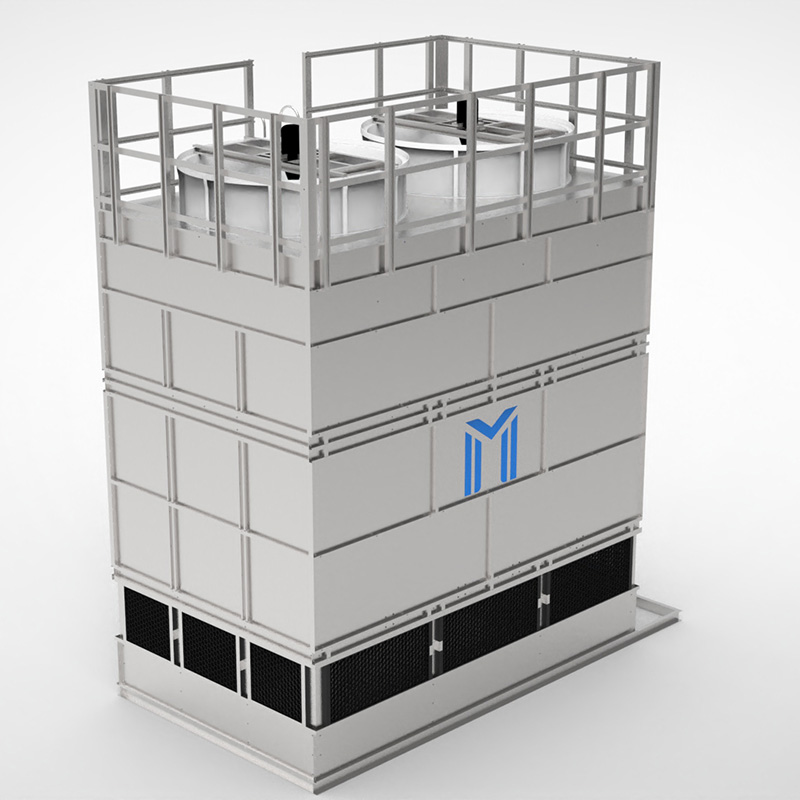

Torre di raffreddamento a circuito chiuso



La torre di raffreddamento chiusa è un'apparecchiatura di raffreddamento efficiente e a risparmio energetico, ampiamente utilizzata nell'industria, nel commercio e nei sistemi HVAC. A differenza della torre di raffreddamento aperta, la torre di raffreddamento chiusa scambia calore attraverso un sistema di circolazione chiuso, che evita il contatto diretto tra il mezzo di raffreddamento e l'aria esterna.

Video sulla torre di raffreddamento a circuito chiuso

---

Torre di raffreddamento a circuito chiuso Principio di funzionamento

---

La torre di raffreddamento di tipo chiuso sfruttava il principio dell'evaporazione e dell'assorbimento del calore per raffreddare il liquido. L'acqua di raffreddamento veniva immagazzinata sul fondo della torre di raffreddamento. E il liquido di lavoro è a ciclo chiuso nel tubo a spirale del radiatore. L'acqua di raffreddamento viene spruzzata sulla superficie del tubo a spirale dalla pompa dell'acqua. E parte dell'acqua viene evaporata per eliminare il calore. L'acqua nell'aria e l'acqua non evaporata vengono bloccate dall'eliminatore e cadono nel riempimento in PVC. L'acqua nel riempimento in PVC verrà raffreddata dal passaggio dell'aria. Quindi la temperatura dell'acqua si abbasserà e scenderà nella base. La pompa dell'acqua assorbirà nuovamente l'acqua dalla base ai sistemi di distribuzione dell'acqua, quindi ha terminato il raffreddamento circolante.

Torre di raffreddamento a circuito chiusoDiagramma della struttura del prodotto

Caratteristiche della torre di raffreddamento a circuito chiuso

---

• Resistenza alla corrosione

     Tubo a spirale in acciaio inossidabile: ha un'eccellente resistenza alla corrosione e può funzionare stabilmente in una varietà di ambienti difficili per lungo tempo.

      Protezione dal gelo: la batteria di scambio di calore in acciaio inossidabile autodrenante è utile per la protezione dal gelo quando è spenta in inverno.

• Alta efficienza e risparmio energetico

      Sistema di circolazione a circuito chiuso controcorrente: garantisce la purezza del mezzo, riduce i costi di manutenzione e risparmia preziose risorse idriche raffreddando in modo efficiente.

      Raffreddamento ad alta efficienza tutto l'anno: può funzionare in inverno senza spruzzi d'acqua e può sostituire il frigorifero, riducendo notevolmente il consumo energetico.

• Struttura compatta

      Design salvaspazio: struttura compatta, è possibile combinare più torri di raffreddamento, non è necessario alcun riempitivo di preraffreddamento ed è adatto per il raffreddamento del fluido di lavoro con temperatura più elevata.

• Alta qualità dei componenti principali

      Struttura e guscio del telaio in acciaio inossidabile: eccellente resistenza alla corrosione e forte resistenza termica, bell'aspetto.

      Ventilatore assiale in lega di alluminio: dotato di motore antideflagrante, funzionamento stabile ed efficiente, il motore ha grado di protezione IP55 e grado di isolamento F.

      Bobina di scambio termico efficiente: la bobina in acciaio inossidabile non solo ha un'elevata efficienza di scambio termico, ma ha anche una forte resistenza alla corrosione, leggerezza, lunga durata e può essere riciclata, soddisfacendo i requisiti di protezione ambientale.

• Design funzionale avanzato

      Eliminatore di gocce speciale: estrae efficacemente le gocce d'acqua nell'aria, con una piccola resistenza al vento e un tasso di cattura del 99,99%, garantendo le migliori prestazioni di trasferimento di calore.

      Griglia di ingresso dell'aria: facile da smontare, con speciale design del canale di ventilazione 3D 3D a 45 gradi, che migliora la robustezza strutturale e la resistenza al carico del vento e ha anche caratteristiche anticorrosione e anti-ultravioletti, riducendo il rumore e non richiede manutenzione.

Parti principali della torre di raffreddamento a circuito chiuso

---

Scocca/involucro/alloggiamento: lamiera di acciaio rivestita in magnesio-alluminio-zinco La lamiera di acciaio rivestita in lega di zinco-alluminio-magnesio presenta un'eccezionale resistenza alla corrosione, in grado di resistere all'erosione in vari ambienti difficili. La sua resistenza alla corrosione è 10-20 volte superiore a quella delle tradizionali lamiere in acciaio zincato. Questo materiale possiede anche una capacità di autoriparazione unica che ripara automaticamente piccoli graffi e macchie superficiali. Soprattutto sui bordi tagliati, il suo effetto autoriparante resistente alla corrosione è notevolmente evidente, prevenendo efficacemente la formazione di ruggine nelle aree di incisione.

Ventola – Torre di raffreddamento a bassa velocità Estrusione dedicata a bassa rumorosità La ventola è un componente estremamente importante che funziona in ambienti di lavoro relativamente difficili, come temperature elevate, elevata umidità e corrosione. Pertanto, è necessario configurare un ventilatore specializzato su misura per le condizioni operative della torre di raffreddamento. È realizzato con materiali con eccellente resistenza alla corrosione, offre prestazioni superiori, può sopportare un'elevata pressione statica, è altamente efficiente e a risparmio energetico, funziona stabilmente con elevata affidabilità, ha una lunga autonomia senza guasti ed è progettato per il funzionamento a bassa velocità con livelli di rumore molto bassi. L'angolo della ventola è regolabile, consentendo di modificare il flusso d'aria regolando l'angolo.

Elementi di fissaggio Realizzati in acciaio inossidabile 304, possono adattarsi ad ambienti operativi relativamente difficili, rendendoli un materiale da costruzione ideale per torri di raffreddamento resistente alle mutevoli condizioni ambientali. Resistono inoltre all'invecchiamento causato dai raggi ultravioletti, offrono una forte resistenza alla corrosione e garantiscono la durata complessiva dell'apparecchiatura.

Più fresco Il raffreddatore è un componente chiave della torre di raffreddamento. Fa circolare un mezzo di raffreddamento internamente, mentre esternamente viene raffreddato tramite aria (raffreddamento ad aria) e spruzzo d'acqua (raffreddamento ad acqua) per soddisfare i requisiti di raffreddamento. Il dispositivo di raffreddamento è realizzato in acciaio inossidabile 304, che offre un'elevata resistenza alla corrosione. Per questo progetto, il frigorifero presenta un design antigelo ed è costituito interamente da tubi tondi nudi senza alette per garantirne l'efficienza di raffreddamento. I punti di saldatura tra tubi e gomiti sono coerenti con i tubi originali.

Tubo spruzzatore Realizzato in tubo U-PVC, offre una migliore resistenza alla pressione, resistenza all'esposizione solare, resistenza agli urti e resistenza alla corrosione degli ioni cloruro. Soddisfa i requisiti per la forte corrosione in nebbia salina.

Collettore d'acqua Il collettore dell'acqua è un componente fondamentale per prevenire la deriva dell'acqua nelle torri di raffreddamento. Un collettore d'acqua ad alte prestazioni non solo risparmia acqua, ma migliora anche l'ambiente circostante la torre, prolunga la durata del ventilatore e previene i rischi per la sicurezza causati dal congelamento dell'acqua alla deriva in inverno. La nostra azienda utilizza un efficiente collettore d'acqua, che è stato testato su torri reali, ottenendo una perdita di deriva dell'acqua inferiore allo standard dei marchi nazionali, garantendo che il tasso di deriva della torre di raffreddamento non superi lo 0,01%.

Riempimento della torre di raffreddamento L'imballaggio della torre di raffreddamento è realizzato con fogli di PVC vergine, che offrono un'eccellente resistenza al freddo e al gelo, idrofilia superiore, prestazioni termiche e resistenza alla corrosione. I fogli di imballaggio sono materiali ignifughi. Inoltre, eccellono nella resistenza al decadimento, all'attenuazione o ai danni biologici, rendendoli i migliori nel settore degli scambi di calore con una lunga durata. Il pacco di preraffreddamento è in PVC formato sotto vuoto, dotato di alette di guida dell'aria integrate e un collettore d'acqua, con un'ampia area di dissipazione del calore, elevate prestazioni termiche ed eccellenti effetti di raccolta dell'acqua e di guida dell'aria.

Prametro per torre di raffreddamento a circuito chiuso

---

Modello	Kcal	Fan		Pompa a spruzzo	Peso			Dimensioni (L*L*A)
		Energia	Capacità d'aria	Energia	di spedizione Peso		dell'operazione Peso
		Kw	m³/h	Kw	Kg		Kg	mm
AFC-06	30000	0,75×1	15000	0.75	390		600	1530x1150×2250
AFC-10	50000	0,75×1	15000	0.75	500		800	1530x1150×2390
AFC-15	75000	1,1×1	20000	0.75	680		1050	1900×1500×2500
AFC-20	100000	0,75×2	30000	1.1	750		1200	2900×1230×2600
AFC-25	125000	1.1x2	40000	1.1	850		1390	2900×1230x2650
AFC-30	150000	1,1×2	40000	1.1	900		1700	2900x1230×2650
AFC-35	175000	1,5×2	50000	1.1	1000		1850	2900×1230×2650
AFC-40	200000	1,5×2	50000	1.5	1250		2700	3150×1580×2900
AFC-50	250000	2,2×2	60000	2.2	1400		3000	3150×1780×3000
AFC-65	325000	2,2×2	60000	1,5(4P)	1550		3350	3450x1780×3200
AFC-70	350000	3×2	80000	1,5(4P)	1790		3750	3450×1780×3300
AFC-80	400000	3×2	80000	2.2(4P)	1900		4200	4250x1980×3500
AFC-100	500000	4×2	100000	2.2(4P)	2400		5200	4250×2280×3500
AFC-125	625000	4×2	100000	4(4P)	3000		6450	4900×2280×3600
AFC-150	750000	5,5x2,5	170000	5,5(4P)	3600		7800	5300x2480x3700
AFC-175	875000	5,5x2,5	170000	5,5(4P)	4000		9000	5300×2580×4000
AFC-200	1000000	7,5×2	200000	7,5(4P)	4700		10300	5900x2780×4300
AFC-250	1250000	7,5×2	200000	7,5(4P)	5200		11170	6280×3000×4500
AFC-300	1500000	11×2	290000	5,5×2(4P)	6750		13300	6880×3000×5000
AFC-400	2000000	15×2	330000	7,5×2(4P)	7500		20000	7180x3000×5000

Nota: i parametri e le dimensioni specifici devono essere conformi alla nostra soluzione proposta.

Torre di raffreddamento a circuito chiuso Attrezzatura ausiliaria e accessori opzionali

---

Pompa di circolazione dell'acqua / Sistema di armadio di controllo / Serbatoio dell'acqua / Alloggiamento e telaio in acciaio inossidabile / Elementi di fissaggio (304/316L) / Motori a doppia velocità e riscaldatori antigelo per motori a frequenza variabile

Spettacolo di fabbrica della torre di raffreddamento a circuito chiuso

---

Certificato per torre di raffreddamento a circuito chiuso

---

Applicazione per torri di raffreddamento a circuito chiuso

---

 Ampiamente utilizzato nei seguenti settori: industria energetica, industria farmaceutica, HVAC (riscaldamento, ventilazione e condizionamento dell'aria), industria chimica, produzione di macchinari, lavorazione dei metalli, prodotti in plastica, raffreddamento industriale, lavorazione alimentare.

Prestazioni del progetto della torre di raffreddamento a circuito chiuso

---

Precauzioni per la manutenzione della torre di raffreddamento a circuito chiuso

---

1. Manutenzione dell'attrezzatura:

Pulire regolarmente la polvere, le macchie d'olio e altri detriti sull'involucro esterno e rimuovere anche il calcare sulla serpentina di scambio di calore. Pulire regolarmente il filtro spray. Il materiale incrostato è il fattore che influenza maggiormente l'effetto di dissipazione del calore della bobina di trasferimento del calore.

2. Gestione e manutenzione della qualità dell'acqua:

Grazie al buon effetto di dissipazione del calore all'interno della batteria di scambio termico e all'esposizione a lungo termine alla circolazione dell'acqua calda, è relativamente facile da ridimensionare. Pertanto, per l'acqua interna della batteria di scambio termico è necessario utilizzare acqua dolce. Lo strato esterno del frigorifero viene spruzzato con una pompa a spruzzo e l'acqua spruzzata è acqua di rubinetto. Se entra spesso in contatto con tubi di rame caldi, si verificheranno sicuramente delle incrostazioni e dovrà essere pulito regolarmente.

3. Manutenzione e manutenzione delle pompe:

① Il tubo di ingresso deve essere altamente sigillato;

② La tubazione importata deve essere riempita di liquido e alla pompa è vietato funzionare a lungo in stato di cavitazione;

③ Controllare regolarmente la corrente del motore e assicurarsi che non superi la corrente nominale del motore;

④ La pompa deve essere supervisionata da una persona dedicata durante il funzionamento per prevenire incidenti;

⑤ È severamente vietato chiudere arbitrariamente la fornitura di acqua di raffreddamento durante il funzionamento ad alta temperatura;

⑥ Dopo un funzionamento prolungato della pompa, se il rumore e le vibrazioni dell'unità aumentano a causa dell'usura meccanica, è necessario arrestarla per l'ispezione. Se necessario, le parti vulnerabili e i cuscinetti possono essere sostituiti. Il periodo di manutenzione dell'unità è di un anno.

4. Manutenzione e manutenzione delle tenute meccaniche all'interno della pompa:

① La lubrificazione della tenuta meccanica deve essere pulita e priva di particelle solide;

② È severamente vietato il funzionamento delle tenute meccaniche in condizioni di attrito a secco

③ Prima dell'avvio, la pompa (motore) deve essere ruotata alcune volte per evitare di danneggiare la guarnizione in caso di avvio improvviso.

Domande frequenti sulle torri di raffreddamento a circuito chiuso

---

Una torre di raffreddamento a circuito chiuso isola il mezzo di raffreddamento dall'aria tramite uno scambiatore di calore a serpentina sigillato, con l'acqua nebulizzata che circola solo all'esterno della serpentina per raffreddarla, prevenendo la contaminazione dell'acqua. Una torre aperta espone direttamente l’acqua circolante all’aria, rendendola più suscettibile all’impatto ambientale e a un maggiore consumo di acqua.

È necessario determinare il tipo di mezzo di raffreddamento, la portata, i requisiti di temperatura di ingresso/uscita, la temperatura e l'umidità ambientale e i vincoli dello spazio di installazione. Possiamo fornire servizi personalizzati.

Garantire una buona ventilazione, tenere lontano da fonti di calore/polvere, verificare la capacità di carico della fondazione, riservare spazio per la manutenzione e seguire rigorosamente il manuale per tubazioni e collegamenti elettrici.

Installare riscaldatori elettrici, regolare il volume dell'acqua nebulizzata, aggiungere antigelo o passare alla modalità di funzionamento a secco (raffreddamento con sola ventola).

Pulire regolarmente la bobina e il sistema di spruzzatura, controllare il funzionamento della ventola/pompa, rabboccare l'acqua di spruzzatura, pulire il filtro e ispezionare il rivestimento anticorrosione.

Quantità minima di ordine (MOQ): 1 unità; Garanzia: 12 mesi.
