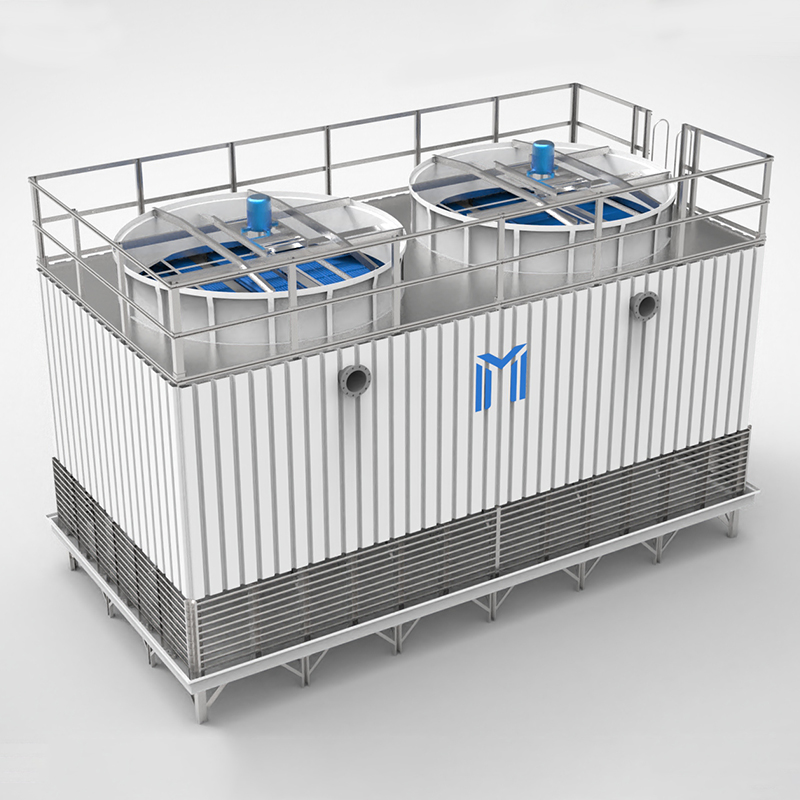

Przemysłowa kwadratowa wieża chłodnicza z przeciwprądem

Przegląd kwadratowej wieży chłodniczej z przeciwprądem

   Kwadratowe wieże chłodnicze przeciwprądowe firmy Mach Cooling to wydajne przemysłowe rozwiązania chłodnicze przeznaczone do systemów wody obiegowej w zastosowaniach przemysłowych i komercyjnych. Dzięki modułowej konstrukcji i żywotności od 10 do 15 lat przy odpowiedniej konserwacji, w wieżach tych zastosowano materiały odporne na korozję, takie jak FRP lub stal ocynkowana, oraz wysokowydajne wypełniacze w celu poprawy wymiany ciepła. Idealne dla elektrowni, zakładów petrochemicznych i systemów HVAC, poprawiają wydajność systemu. Zapoznaj się z naszymi okrągłymi wieżami chłodniczymi FRP , aby znaleźć alternatywne projekty.

Zasada działania kwadratowej wieży chłodniczej z przeciwprądem

---

Kwadratowa wieża chłodnicza z przeciwprądem działa poprzez wyparną wymianę ciepła: Gorąca woda jest natryskiwana na media wypełniające za pomocą systemu natryskowego znajdującego się na górze wieży. Wentylator zasysa powietrze do góry, wytwarzając podciśnienie i umożliwiając przeciwprądowy kontakt z wodą. Parowanie chłodzi wodę, która gromadzi się w zbiorniku w celu recyrkulacji.

Kluczowe cechy kwadratowej wieży chłodniczej z przeciwprądem

---

• Konstrukcja modułowa

  Standardowe jednostki modułowe umożliwiają elastyczne łączenie, upraszczając transport, instalację i rozbudowę wielkoskalowych systemów chłodzenia.

• Wysokowydajna wymiana ciepła

  Wysokowydajne media wypełniające z PVC lub PP oraz zoptymalizowana konstrukcja przepływu wody i powietrza zwiększają wydajność chłodzenia i zmniejszają zużycie energii.

• Energooszczędne i przyjazne dla środowiska

  Ciche wentylatory i energooszczędne silniki w połączeniu z minimalnym znoszeniem wody zmniejszają wpływ na środowisko i koszty operacyjne.

• Trwała struktura

  Wykonane z odpornego na korozję materiału FRP, stali ocynkowanej lub stali nierdzewnej, zapewniającego odporność na wiatr i wstrząsy sejsmiczne oraz długą żywotność.

• Łatwa konserwacja

  Modułowy montaż i dostępne porty wlotowe/wylotowe upraszczają czyszczenie i serwisowanie, redukując przestoje.

Główne elementy kwadratowej wieży chłodniczej z przeciwprądem

---

Podsadzkarz Wysokowydajny wypełniacz PVC lub PP zwiększa powierzchnię kontaktu wody z powietrzem, poprawiając efektywność wymiany ciepła i skuteczność chłodzenia.
	Wentylator Łopatki wentylatora ze stopu aluminium o wysokiej wytrzymałości zapewniają wydajną cyrkulację powietrza, odporność na korozję i wytrzymałość mechaniczną, co zapewnia niezawodne działanie.
Reduktor biegów Przekształca szybkie obroty silnika w niską prędkość i wysoki moment obrotowy, poprawiając efektywność energetyczną i redukując hałas, zapewniając stabilną pracę wentylatora.
	Dysza Równomiernie rozprowadza wodę po warstwie wypełniającej, zwiększając efektywność wymiany ciepła i zapewniając równomierny przepływ wody dla optymalnego chłodzenia.
Eliminator dryfu Zmniejsza utratę wody poprzez wychwytywanie kropelek w strumieniu powietrza, minimalizując straty i zapobiegając korozji środowiskowej.

Parametry techniczne kwadratowego przeciwprądu wieży chłodniczej

---

Model	Przepływ wody (m³/h) Termostat mokry 28°C	Przepływ wody (m³/h) Termometr mokry 27°C	D*W*H (mm)	Moc (kW)	Średnica wentylatora (mm)	Objętość powietrza (m³/h)	Masa netto (kg)	Masa eksploatacyjna (kg)
AFM-50	40	50	1600x1600x2400	1.5	920	21000	460	1150
AFM-50W	40	50	1560x1560x2100	1.5	920	21000	355	507
AFM-80	65	80	2250x2250x2775	2.2	1500	32300	560	1400
AFM-80W	65	80	2060x2060x2505	2.2	1500	32300	492	738
AFM-100	80	100	2750x2750x2810	3.0	1500	61000	860	2150
AFM-100W	80	100	2560x2560x2540	3.0	1500	61000	744	1116
AFM-150	120	150	4250x2250x2775	2,2x2	1500	64600	1000	2500
AFM-150W	120	150	4060x2060x2505	2,2x2	1500	64600	836	1254
AFM-200	160	200	5250x2750x2810	4,0x2	1500	112000	1500	3750
AFM-200W	160	200	5060x2560x2540	4,0x2	1500	112000	1288	1932
AFM-250	200	250	6250x2250x2775	2,2x3	1500	134300	2240	5600
AFM-250W	200	250	6060x2060x2505	2,2x3	1500	134300	1884	2826
AFM-300	250	300	7750x2750x2810	4,0x3	1500	168000	2580	6450
AFM-300W	250	300	7560x2560x2540	4,0x3	1500	168000	2248	3372
AFM-350	300	350	10250x2250x2775	3,0x4	1500	187400	2920	7550
AFM-350W	300	350	9060x2060x2440	3,0x4	1500	187400	2512	3680
AFM-400	350	400	10250x2750x2810	4,0x4	1500	224000	3240	8100
AFM-400W	350	400	10060x2560x2540	4,0x4	1500	224000	2788	4182

Wytyczne dotyczące montażu kwadratowej wieży chłodniczej z przeciwprądem

---

• Wybierz dobrze wentylowane miejsce, wolne od źródeł ciepła i przeszkód, aby zapewnić optymalny przepływ powietrza.

• Upewnij się, że miejsce wytrzymuje ciężar wieży i jest zgodne ze specyfikacjami fundamentów (błąd wysokości ± 5 mm).

• Zachowaj odstępy między wieżami lub budynkami co najmniej równe średnicy wieży, zapewniając dodatkową przestrzeń dla modeli o niskim poziomie hałasu.

• Zaprojektuj głębokość basenu, wylot i rury odprowadzające w oparciu o konkretne wymagania, jeśli budujesz niezależnie.

• Unikaj otwartego ognia i spawania w pobliżu wieży; jeśli to konieczne, zastosuj środki ostrożności.

• Przed rozpoczęciem pracy sprawdź solidne połączenia fundamentów, nasmaruj komponenty i sprawdź okablowanie.

• Przydzielaj profesjonalnych operatorów do regularnych inspekcji i rejestrowania konserwacji.

• Przykryj wieżę plandeką podczas dłuższych przestojów, aby chronić komponenty.

Zastosowania kwadratowej wieży chłodniczej z przeciwprądem

---

• Pole Przemysłowe

  Stosowany w dużych systemach obiegu wody w przemyśle naftowym, chemicznym i metalurgicznym.

• Przemysł petrochemiczny

  Chłodzi urządzenia i piece reakcyjne, aby zapewnić bezpieczeństwo i wydajność produkcji.

• Przemysł elektroenergetyczny

  Zarządza ciepłem w elektrowniach, zapewniając stabilną pracę turbin i lepszą wydajność.

• Budynki komercyjne i HVAC

  Obsługuje systemy klimatyzacji w budynkach komercyjnych i centrach danych w celu kontroli temperatury.

• Przemysł spożywczy i farmaceutyczny

  Przejmuje ciepło z przetwarzania i produkcji, zapewniając wydajną pracę sprzętu.

• Ochrona Środowiska

  Zarządza chłodzeniem wodą w systemach przyjaznych dla środowiska, aby zmniejszyć wpływ na środowisko.

Prezentacja fabryczna kwadratowej wieży chłodniczej z przeciwprądem

---

Certyfikaty

---

Często zadawane pytania

---

Co to jest kwadratowa wieża chłodnicza z przeciwprądem?

Kwadratowa wieża chłodnicza z przeciwprądem to mechaniczny system z ciągiem, w którym gorąca woda przepływa w dół, a powietrze w górę, optymalizując wymianę ciepła w kompaktowej, modułowej konstrukcji.

Jak działa kwadratowa wieża chłodnicza z przeciwprądem?

Gorąca woda jest natryskiwana na media wypełniające, a wentylator zasysa powietrze do góry, powodując parowanie, które chłodzi wodę, która jest następnie zbierana i recyrkulowana.

Dlaczego warto wybrać przeciwprąd w wieży chłodniczej z przepływem krzyżowym?

• Wyższa wydajność cieplna dzięki lepszemu kontaktowi powietrza z wodą.

• Kompaktowa konstrukcja z modułową kwadratową konstrukcją.

• Zmniejszone znoszenie i rozpryskiwanie wody, co zapewnia większą wydajność.

• Lepsza wydajność w zapylonym środowisku, mniejsza podatność na zatykanie.

Jaka jest żywotność kwadratowej wieży chłodniczej z przeciwprądem?

Przy prawidłowej konserwacji żywotność wynosi zazwyczaj od 10 do 15 lat , w zależności od materiałów, warunków pracy i praktyk konserwacyjnych.

Gdzie powszechnie stosowane są kwadratowe wieże chłodnicze z przeciwprądem?

• Elektrownie do chłodzenia wody turbinowej.

• Instalacje petrochemiczne i chemiczne do chłodzenia procesów.

• Systemy HVAC w budynkach komercyjnych i centrach danych.

• Przemysł spożywczy i farmaceutyczny do chłodzenia urządzeń.

• Drukarnie i farbiarnie do zarządzania temperaturą wody.

Jakiej konserwacji wymagają kwadratowe wieże chłodnicze z przeciwprądem?

• Regularne czyszczenie w celu usunięcia kamienia i zanieczyszczeń.

• Uzdatnianie wody w celu zapobiegania korozji i osadzaniu się kamienia.

• Kontrola wentylatorów, reduktorów i dysz pod kątem zużycia.

• Okresowa wymiana wypełniacza w celu utrzymania wydajności chłodzenia.
