冷却塔の障害処理: 産業循環の守護者

火力発電所の轟音を立てているユニットの横で、石油化学施設の灼熱の熱波の真っ只中、そしてデータセンターの高密度サーバーからの継続的な熱流の奥深くで、冷却塔は静かで重要な守護者として機能し、産業の脈動を常に冷却しています。しかし、この「涼しさの番人」自体が故障すると、水温が異常に上昇したり、突然異音が発生したり、水ミストが制御不能に広がったりするなど、システム全体の安定した動作が瞬時に警報を鳴らします。冷却塔の故障の正確な特定と効率的な処理を習得することは、生産の継続性と経済的利益を確保するための中核となるスキルです。

I. 冷却塔の中核的使命と共通断層マップ

工業用循環水システムの放熱の中核となる冷却塔は、水と空気の直接的または間接的な接触により、蒸発熱（水1kgの蒸発で約540kcalの熱が奪われる）と顕熱交換を利用して、装置の廃熱を運ぶ循環水の温度を再利用可能な温度まで下げます。その効率的な動作は、システム全体のエネルギー消費と安定性に影響を与えます。

一般的な障害現象の警告

水温異常：出口水温が設計値または過去の正常値より著しく高い。

水のアンバランス：水の補充量の異常な増加（漏れ？） ひどい水の漂流？」または塔内の水位が不安定です。

騒音・振動：ファンから異常な笛吹き音、周期的な衝撃音が発生し、全体の振動が大きくなります。

視覚的異常: 梱包材の表面に重度のスケール、詰まり、損傷がある。塔本体の周囲には、制御されていない大量の水ミスト (浮遊水) が存在します。

性能の低下: 同じ熱負荷と気象条件下では、冷却能力が大幅に不足します。

Ⅱ ．徹底した分析: 一般的な障害の根本原因と正確な対処戦略

1.水温の異常上昇 - 冷却能力の低下

理由をさらに深く掘り下げる

エアダクトの詰まり: パッキンの大規模なスケール、藻類の成長、破片の詰まり、または吸気口ルーバー/フィルター上でのひどい粉塵の蓄積により、空気循環が妨げられます。

ファンの弱点: ベルトが緩んでいて、滑り、磨耗し、破損しています。モーターの故障（ベアリングの損傷、電圧の不安定）。ファンブレードの角度がずれていたり、変形していたり​​、表面に汚れが付着していたり​​します。

水分布の不均一：ノズルの詰まり、外れ、破損。配水管が破裂したため、水流がパッキンの表面を均一に覆うことができなくなり、「ドライゾーン」が形成され、有効熱交換面積が大幅に減少しました。

循環水量過多：冷却塔の設計処理能力を超え、パッキン内に水が滞留する時間が短すぎる。

環境要因: 極端な高温多湿の天候、飽和に近づく空気、蒸発と熱放散の効率が急激に低下します。

精密加工

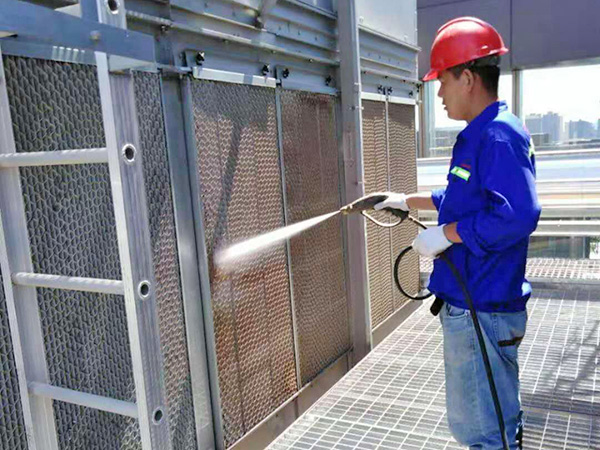

空気の通り道をふさぐ：徹底的に掃除する 冷却塔の充填材を 高圧水鉄砲で洗浄し、藻やゴミを取り除きます。吸気口ルーバー/フィルターを掃除してください。スケールがひどい梱包材は、化学的に洗浄するか交換する必要があります。

ファンの性能を回復します。ベルトの張りを確認して調整するか、ベルトを交換します。モーターを検査して修理します（ベアリングに注油し、配線と電圧を確認します）。ファンブレードを校正、清掃、または交換します。 (安全第一: 操作前に必ず電源を切り、ロックしてください!)

水の配分を最適化: 故障したノズルを 1 つずつ確認、詰まりを解消、または交換します。破損した配水管を修理します。

水量の調整：プロセス要件を満たすことを前提として、水ポンプの出口バルブを確認して適切に閉じるか、実際の流量が設計パラメータに基づいた基準を超えているかどうかを確認します。

異常気象への対応：システム設計の許容範囲内で、適切に循環水量を増やす（水ポンプの能力や他の問題が発生しないかの評価が必要）、あるいはバックアップ用の冷却装置を稼働させることを検討するとよいでしょう。

2. 過剰な水の漂流 - 水資源と環境の二重の損失

理由をさらに深く掘り下げる

ファンの風速が制御不能: ファンの速度が高すぎます (周波数変換タワーの不適切な周波数設定やモーターの故障でよく見られます)。

集水器の故障：集水器（水分離器）が変形、破損、脱落、または著しく詰まり、水滴を捕集する機能を失っています。

過剰な水噴霧: ノズル圧力が高すぎるため (システム圧力が高すぎるか、ノズルの選択が間違っているため)、水滴が直接上向きに噴霧され、飛び散ります。

パッキンの損傷: 大きなパッキンの破片が気流によって運び出されます。

高すぎる水位：設計水位ラインを超えると、気流によって水滴が運ばれる危険性が高まります。

精密加工

ファンを調整します。周波数変換器の設定を確認し、適切な速度範囲に調整します。高速で異常に動作するモーターを修理します。

集水器の修理/交換：集水器の状態を注意深く検査し、変形した部分を修正し、詰まり部分を徹底的に清掃し、修理できない集水器モジュールを交換します。

給水圧力の最適化: システム圧力を確認し、必要に応じて給水ポンプまたはバルブの開度の動作パラメータを調整します。低圧・高効率ノズルに交換してください。

パッキンの清掃と交換: 落ちたパッキンの破片を取り除き、広範囲に損傷したパッキンと交換します。

水位の校正：水位が設計範囲内にあることを確認するために、フロートバルブまたは液面コントローラーを点検および調整します。

3. 異音・振動 ～機械の「痛いうめき声」～

理由をさらに深く掘り下げる

ファンの不均衡: ブレードの変形、腐食損傷、表面スケールの不均一な分布、または設置時のバランスの校正の失敗。

ベアリングの故障：ファンベアリングまたはモーターベアリングの摩耗、潤滑油の不足、または損傷。

接続部の緩み：の締結ボルトや伝動軸の接続部が緩んでいる。 冷却塔 ファンブレード, モータベースのボルト

構造共振: タワー構造の共振は、特定の回転速度で引き起こされます。

異物の侵入: 破片やパッキンの破片がタワー (ファンエリアなど) に引き込まれます。

精密加工

ファンバランス補正: 機械がシャットダウンされ、ブレードが洗浄された後、専門的なダイナミックバランス校正が実行されます。

ベアリングのメンテナンス: 機械を停止してベアリングの状態を確認し、適切なグリースを速やかに補充するか、損傷したベアリングを交換します。

包括的な締め付け: 緩んでいる可能性のあるすべてのボルトとコネクタを系統的に検査して締めます。

共振点を避ける: 可変周波数ファンの場合は、共振速度ゾーンを避けるために動作周波数を微調整してください。

徹底的な除去：ファン領域およびその周囲からすべての異物を除去します。

4. フィラーのスケールと詰まり - 熱放散チャネル内の「血栓」

理由をさらに深く掘り下げる

水の硬度が高すぎる：水中のカルシウムイオンとマグネシウムイオンの含有量が高く、炭酸塩/硫酸塩スケールが形成されやすくなります。

水処理の失敗: 投与システムの故障 (化学薬品の不足、ポンプの停止)、化学薬品の不適切な選択、または定期的な排水の失敗。

藻類と細菌の増殖: 適切な日光、温度、栄養素 (塵、栄養素) により、微生物が大量に繁殖します。

浮遊物質の堆積：循環水系によって持ち込まれるシルト、腐食生成物、生物膜など。

精密な取り扱いと予防

物理的洗浄: 高圧水鉄砲を使用して強力に洗い流します (パッキンの損傷を避けるため、水圧に注意してください)。ひどい場合には、手作業による分解と洗浄が必要になります。

化学洗浄: さまざまな種類の汚れ (スケール、生物膜) に対して、循環洗浄または浸漬洗浄用の安全で効果的な専用洗浄剤を選択し、安全規制と排出要件に厳密に従ってください。

水管理の強化

補水の前処理：水質に応じて軟化処理や濾過処理などの対策を講じます。

科学的な投与: スケール防止剤、腐食防止剤、殺菌剤、殺藻剤を定期的に追加し、投与システムの信頼できる動作を保証します。

濃縮率の制御：定期的なブローダウンにより溶解固形物の過度の濃縮を防ぎます。導電率計を設置して下水の排出を自動制御することは効率的なアプローチです。

定期的な検査とメンテナンス: 冷却塔と給水システムの定期的な検査、清掃、排水計画を確立します。

5. 水量の異常（水漏れと急激な補水量の増加）

理由をさらに深く掘り下げる

管路漏洩：塔本体の内部配水管、スプレー管、集水皿の接続箇所や外部循環水管路からの漏水。

集水トレーの漏れ：トレー本体の溶接部の割れ、材質の経年変化による穴あき。

バルブ故障：排水バルブ、補給水バルブがしっかり閉まっていない。

制御されていない水の漂流: 前述したように、激しい水の漂流は大幅な水の損失につながります。

精密加工

包括的な漏れ検査: タワー本体の内部パイプ、インターフェース、集水トレイ (特に溶接部や隅)、さらに外部パイプラインやバルブを注意深く検査します。シャットダウン中に静圧テストを実施すると、隠れた漏れ箇所を特定するのに役立ちます。

漏水の補修：漏水箇所の状況に応じて、溶接、配管・バルブの交換、特殊な補修剤（エポキシ樹脂など）を使用してシールするなどの方法が採用されます。

ドリフト対策：前述のドレン対策方法を参照してください。

6. 電気および制御システムの障害

よくある問題: 冷却塔 モータ 過負荷トリップ（欠相、軸受固着、過負荷）、インバータ故障、センサ（温度、液面、振動）故障、制御ロジック異常、配線の緩みなど

精密加工

検出と診断は、資格のある電気技師によって専門ツール (マルチメーター、検流計など) を使用して実行されます。

保護装置をリセットし (エラーを確認した後)、損傷したコンポーネント (モーター、周波数変換モジュール、センサーなど) を交換し、端子台を締めて、制御プログラムのパラメーターを修正します。

Ⅲ ．防御線の構築: 予防保守が最も効率的な「障害処理」です

障害に消極的に対処するのではなく、積極的に防御ラインを構築する方が良いでしょう。システムの予防保守計画により、冷却塔の突然の故障の可能性を大幅に減らすことができます。

定期点検（毎日・毎週・毎月）：水位、水たれ、異音・振動の点検。ベルトの張りを確認してください。パッキンと集水器の状態を目視検査します。

計画的清掃 (四半期/半年/年) : 水質と環境条件に基づいて、梱包材、集水トレイ、吸気口を定期的に清掃します。

厳格な水質管理: 水質パラメータ (pH、導電率、硬度など) を継続的に監視し、投与システムの信頼性の高い動作と科学的な下水排出を確保します。

主要コンポーネントの状態監視とメンテナンス: ファンブレード (バランス、腐食)、ベアリング (潤滑、温度上昇、騒音)、モーター (絶縁、電流)、およびトランスミッションコンポーネント (ベルトの磨耗、カップリングの位置合わせ) を定期的に検査します。

季節メンテナンス: 冬には凍結防止対策を講じてください (不凍液を排出または追加し、ヒーターをオンにします)。風砂の強い季節には、吸気口フィルタースクリーンの清掃を強化してください。

完全な記録: 動作パラメータ、メンテナンス内容、障害処理プロセスの詳細な記録は、傾向分析と最適化の基礎を提供します。

まとめ：

冷却塔のあらゆる効率的な運転は、巨大な産業体に不可欠な「冷たい血液」を供給しています。水温計の飛び跳ねる数値、ファンブレードの回転軌跡、パッキンを流れる水の音はすべてシステムの健全性の鍵となります。経験豊富なエンジニアはかつて次のように語っています。「私が毎朝最初にすることは、塔の音を聞き、水の状態を観察することです。」 微妙な変化は、多くの場合、故障の初期の兆候です。

冷却塔の障害に対処する技術を習得するには、ツールや方法を上手に使用するだけでなく、機器の状態に対する鋭い認識と積極的なメンテナンスの意識を養うことも必要です。この方法によってのみ、私たちは真に産業の「クールな守護者」の守護者となり、冷却塔が安定して効率的な産業交響曲を継続的に演奏できるようにすることができます。
