Descripción del Producto

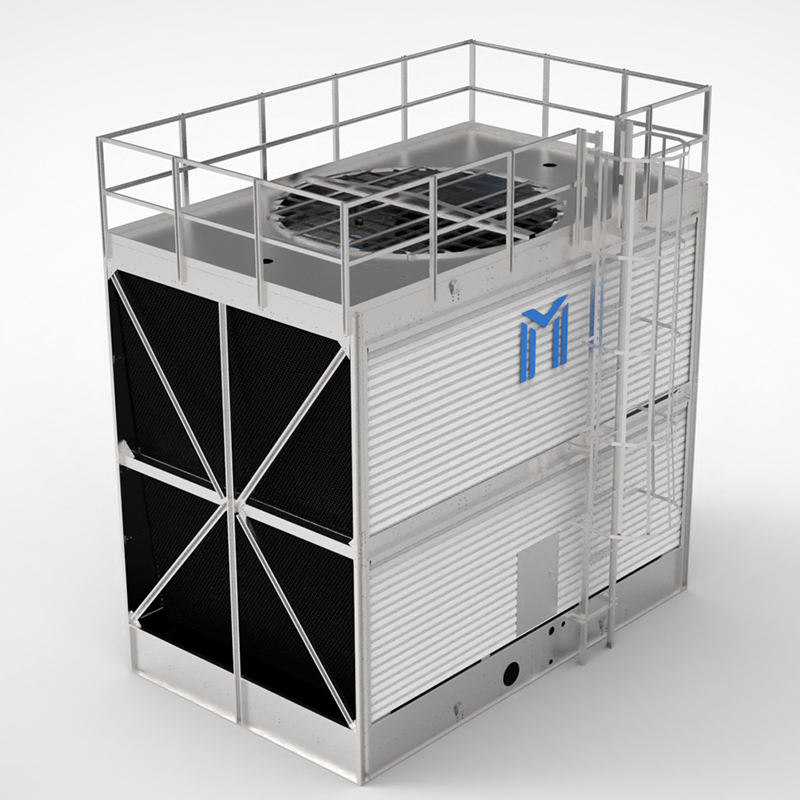

La torre de enfriamiento de flujo cruzado de la serie ATH es una especie de torre de enfriamiento abierta PT, el agua cae verticalmente desde la parte superior de la torre y el aire fluye horizontalmente a través del agua rociada y el empaque, y el agua y el aire fluyen en una dirección ortogonal, para lograr un efecto de enfriamiento eficiente.
Este tipo de torre de enfriamiento se usa ampliamente en el sistema de circulación de empresas petroleras, químicas, metalúrgicas y de energía eléctrica. Es adecuado para zonas frías y resuelve eficazmente el problema de la congelación de las contraventanas en invierno. Adopta un par variable y un motor de cambio de polos, lo que hace que el rendimiento térmico, la energía eléctrica, la estabilidad de la torre y el ruido se encuentren en el nivel líder. Se usa comúnmente en áreas residenciales con sistemas de control de ruido de zona y es la torre de enfriamiento más utilizada en sistemas de aire acondicionado.
Mach Cooling puede proporcionar a los clientes una variedad de equipos y procesos de enfriamiento, que incluyen principalmente torres de enfriamiento de circuito cerrado, torres de enfriamiento abiertas, enfriadores de aire y tanques de agua industriales. Al mismo tiempo, produce y opera diversas especificaciones de empaques para torres de enfriamiento, ventiladores para torres de enfriamiento, motores para torres de enfriamiento, reductores y otros accesorios para torres de enfriamiento de fibra de vidrio. También realiza servicios de renovación y mantenimiento de torres de refrigeración. Los productos de la empresa pueden aplicarse ampliamente en áreas como ferrocarriles de alta velocidad, aire acondicionado de precisión, metalurgia y forja, industrias petroleras y energéticas, químicas y farmacéuticas, y tratamientos térmicos.
El acero no supone ningún riesgo de contaminación ambiental. Después de llegar al final de su vida útil, el acero aún se puede reciclar y reutilizar sin causar contaminación secundaria.
En comparación con las torres de enfriamiento de fibra de vidrio, las torres de acero tienen una estructura más estable, un funcionamiento más suave, mayor precisión de diseño e indicadores de rendimiento más seguros. |

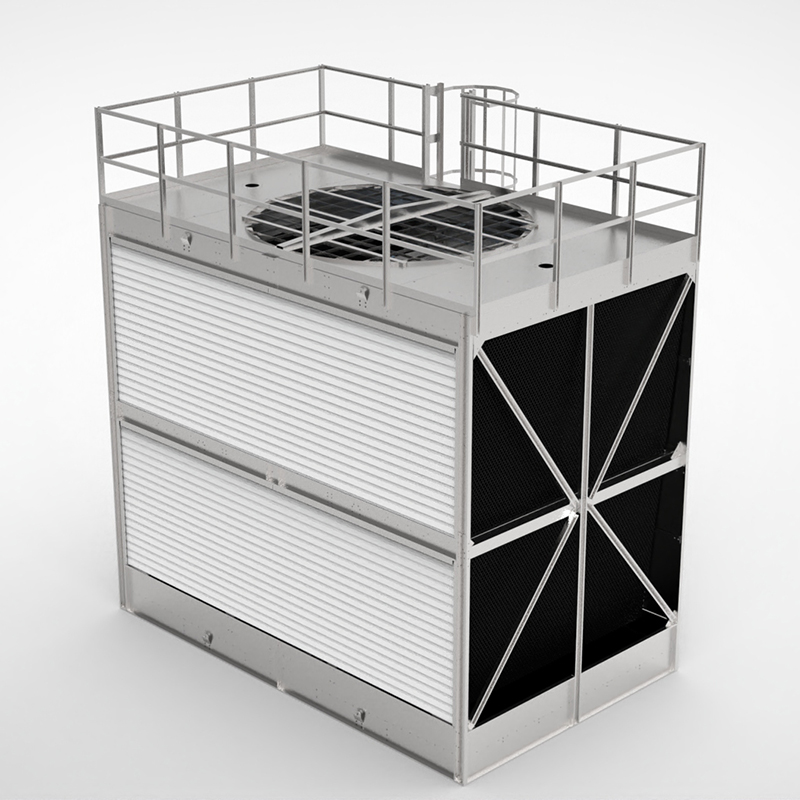

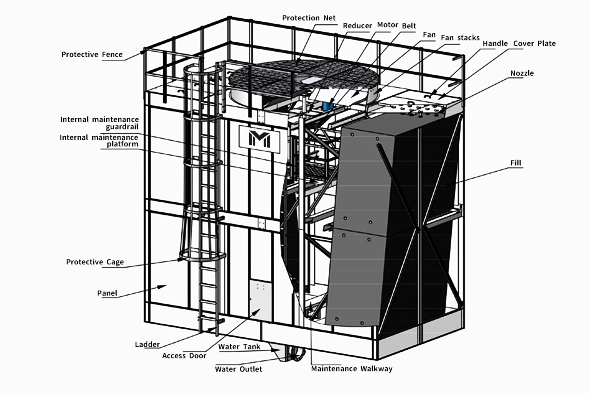

Diagrama esquemático 3D de la torre de enfriamiento ATH |
La entrega modular en su conjunto significa que en los modelos más grandes sólo es necesario conectar las cajas superior e inferior. Esto reducirá la dificultad de instalación y los costos operativos en exteriores. En su interior existen pasillos de mantenimiento, con amplio espacio para limpieza de masillas de PVC y recambio de piezas.
En comparación con las torres de enfriamiento de circuito cerrado, no hay serpentines de enfriamiento en el interior y la estructura es más simple. Por tanto, el precio será más asequible.
La carcasa de la torre, el distribuidor de agua, los soportes, las escaleras y otros componentes están hechos de acero. Por tanto, la torre de enfriamiento tiene resistencia mecánica y buena estabilidad.

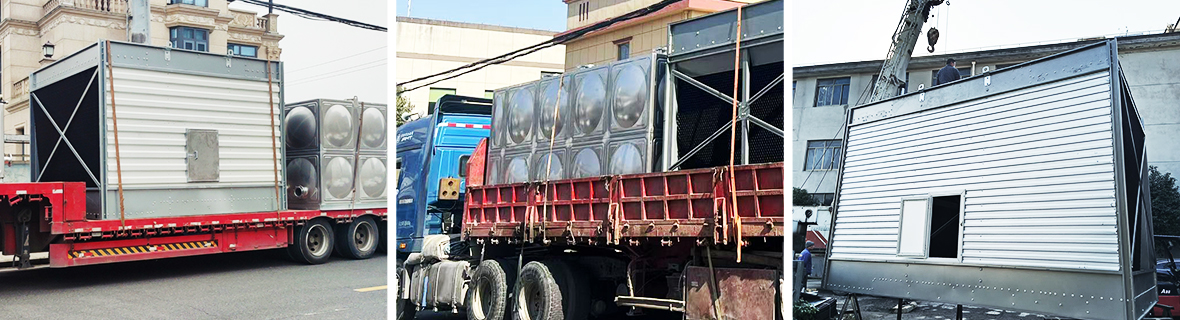

El diseño modular facilita el transporte por carretera/ferrocarril y el envío en contenedores, con unidades integradas preensambladas que permiten la entrega directa y eliminan la instalación en el sitio. |
 |
 |

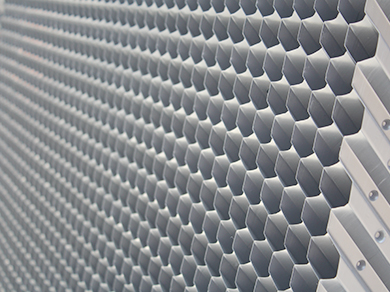

Rellenos de PVC:Ignífugo y resistente a la corrosión. El diseño de puntos elevados en ambos lados mejora la capacidad de formación de una película de agua, mejorando la eficiencia del intercambio de calor en más de un 20%. Distribución de agua por gravedad:No se requieren boquillas de alta presión. La distribución del agua es uniforme y menos propensa a obstrucciones, lo que reduce el consumo de energía. |

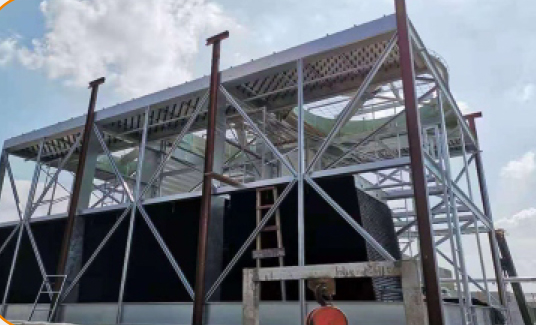

La estructura de metal es de acero galvanizado en caliente, que tiene resistencia a la corrosión y al envejecimiento, y puede soportar tifones y terremotos de magnitud. Se puede actualizar a acero inoxidable 304 o acero inoxidable 316. La parte superior está equipada con un sistema de ventilador y la parte inferior es una bandeja de recolección de agua, que tiene funciones de distribución y almacenamiento de agua. |
 |
 |

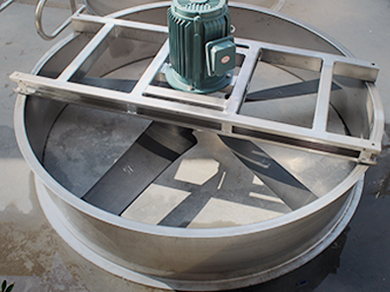

Motor de tres pruebas (aislamiento IP55/clase F):Adecuado para ambientes húmedos y de alta temperatura, con bajas tasas de falla. Palas aerodinámicas:Reduzca las turbulencias, aumente el flujo de aire en un 34 % y mantenga los niveles de ruido en 65 dB(A) o menos. |

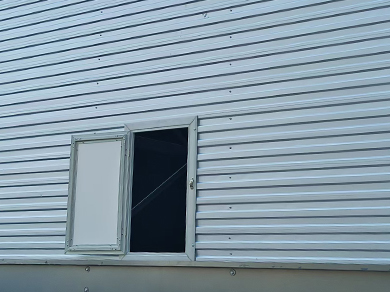

Grandes puertas de mantenimiento y capas de relleno extraíbles: los componentes clave se pueden mantener sin necesidad de apagar el sistema. |
 |
 |
Fabricados en acero inoxidable 304, pueden adaptarse a entornos operativos relativamente hostiles, lo que los convierte en un material de construcción de torres de enfriamiento ideal y resistente a las condiciones ambientales cambiantes. También resisten el envejecimiento causado por los rayos ultravioleta, ofrecen una fuerte resistencia a la corrosión y garantizan la vida útil general del equipo. |
Bomba de circulación de agua / Sistema de gabinete de control / Tanque de agua / Carcasa y marco de acero inoxidable / Sujetadores (304/316L) / Motores de doble velocidad y calentadores anticongelantes de motor de frecuencia variable
Modelo |

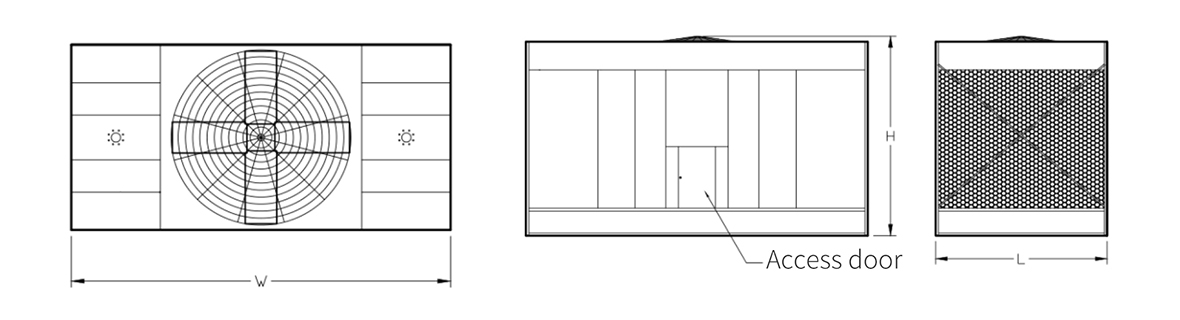

Dimensión |
Potencia del motor | Palas de viento | Entrada de agua (DN) | Salida de agua (DN) | Peso del dispositivo | Peso en carrera |
| ATH-80 | 1800*3140*2324 | 2,2 KW | 15#-3cuchillas | DN80*2 | DN125 | 1030 | 3127 |
| ATH-100 | 2100*3350*2936 | 3kW | 15#-4cuchillas | DN100*2 | DN150 | 1287 | 3852 |
| ATH-125 | 2300*3550*2936 | 4kW | 15#-5cuchillas | DN100*2 | DN150 | 1536 | 4138 |
| ATH-150 | 2300*3860*2936 | 5,5 KW | 18#-6 cuchillas | DN125*2 | DN200 | 1733 | 4626 |
| ATH-175 | 2680*4000*3168 | 5,5 KW | 18#-6 cuchillas | DN125*2 | DN200 | 2021 | 5732 |
| ATH-200 | 2680*4260*3168 | 5,5 KW | 20#-4cuchillas | DN150*2 | DN200 | 2270 | 5984 |
| ATH-250 | 2900*5070*3396 | 7,5 KW | 22#-6cuchillas | DN150*2 | DN250 | 2612 | 6691 |
| ATH-300 | 3150*5270*3396 | 11kW | 24#-6 cuchillas | DN200*2 | DN250 | 3105 | 7426 |
Nota: Los parámetros y dimensiones específicos estarán de acuerdo con nuestra solución propuesta.

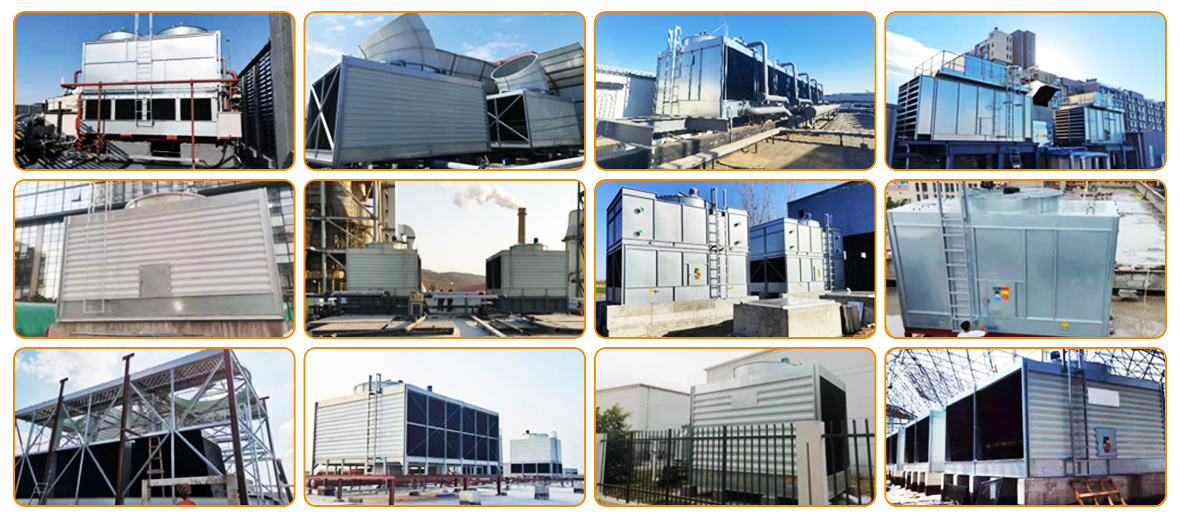

Las torres de enfriamiento totalmente de acero se han utilizado ampliamente en muchos campos debido a su alta eficiencia, ahorro de energía y protección ambiental. Los siguientes son los principales campos de aplicación de las torres de enfriamiento totalmente de acero: industria energética, industria química, industria metalúrgica, industria petrolera, centros de datos, industria de almacenamiento de energía, industria de semiconductores, industria de refrigeración y aire acondicionado, industria de medicina e industria de alimentos y bebidas.
1. Condiciones de diseño estándar: Temperatura de entrada del agua: 37 °C, Temperatura de salida del agua: 32 °C, Temperatura de bulbo húmedo: 28 °C, Temperatura de bulbo seco: 31,5 °C, Presión atmosférica: 9,94 × 10⁵ Pa.
2. Si las condiciones de diseño no coinciden con las anteriores, comuníquese con el personal de ventas de nuestra empresa para una nueva selección y desarrollo de propuestas, ya que se requiere un diseño especial.
3. La torre de enfriamiento debe instalarse en un lugar bien ventilado, manteniendo una cierta distancia de los obstáculos circundantes para garantizar una ventilación fluida.
4. El lugar de instalación debe estar alejado de lugares donde haya polvo, gases ácidos, chimeneas y fuentes de calor.
5. Al seleccionar el modelo, preste atención al entorno circundante y elija el tipo apropiado según los requisitos de ruido. Para lugares como hoteles, oficinas, hospitales y zonas residenciales, se debe considerar el impacto del ruido. Alternativamente, el personal de ventas de nuestra empresa puede ayudar a proporcionar una solución técnica.
6. Los diferentes modelos tienen diferentes alturas de sumidero. Tenga en cuenta que no se pueden utilizar en paralelo.
7.Si el agua en circulación contiene ácidos, aceites o contaminantes corrosivos, comuníquese con el personal de ventas de nuestra empresa durante el proceso de selección para proporcionar un plan de selección razonable y recomendar materiales alternativos.
8. Al seleccionar una torre de alta temperatura o para aplicaciones de agua industrial, si las condiciones de temperatura superan los 45 grados Celsius, se debe realizar una selección por separado.
9.Debido a limitaciones del sitio o requisitos especiales, nuestra empresa puede diseñar de acuerdo con las especificaciones del cliente.
1.La torre de enfriamiento debe instalarse nivelada y no puede inclinarse. La base debe estar bien sujeta.
2.El tubo de salida principal no debe estar más alto que el sumidero. El sumidero no debe utilizarse como soporte o punto de fijación de las tuberías principales de entrada y salida.
3. Los ramales de entrada deben estar soportados con soportes y no deben permitir que la torre de enfriamiento soporte el peso de los tubos directamente.
4. Se deben instalar válvulas en los ramales de entrada para regular el flujo de agua, lo que facilita el control equilibrado de los niveles de agua en cada sumidero.
5. Las tuberías con conexiones roscadas deben fijarse con soportes para evitar sacudidas durante el reabastecimiento de agua.
6. Una vez completado el cableado de alimentación del motor, se debe sellar para evitar la entrada de agua.
7. El uso de soldadura eléctrica, corte con gas y operaciones similares está estrictamente prohibido dentro y en la parte superior de la torre de enfriamiento para evitar incendios.
1.Antes de la puesta en servicio y operación, es necesario eliminar los residuos del sumidero de agua e inspeccionar cuidadosamente el estado del ventilador, el motor y el reductor. Después de girarlos suavemente con la mano, realice una prueba eléctrica. Continúe la operación únicamente si no hay sonidos anormales.
2. Después de correr durante 72 horas, ajuste el cinturón nuevamente. No debe estar demasiado apretado, ya que esto puede dañar los rodamientos, ni demasiado flojo, ya que esto puede provocar que la correa se deslice y se sobrecaliente.
3. Después de 7 días de funcionamiento, si hay alguna holgura en la correa, es necesario ajustar nuevamente la tensión de la correa para garantizar que esté apretada correctamente.
4.Durante el funcionamiento normal, preste atención al nivel del agua en el sumidero. Es fundamental mantener una cierta profundidad para evitar la succión de aire por sumidero vacío.
5. En invierno, cuando la torre de enfriamiento no esté en uso, se debe drenar toda el agua del sumidero para evitar la congelación y la explosión de las tuberías.
6. Cuando el equipo esté apagado durante un período prolongado, se debe aflojar la correa para reducir la tensión innecesaria.
7.Preste atención a la inspección y el mantenimiento periódicos y agregue grasa lubricante con regularidad.
8. En caso de cualquier anomalía, comuníquese con el personal de servicio de nuestra empresa de manera oportuna para garantizar el funcionamiento y uso normales.

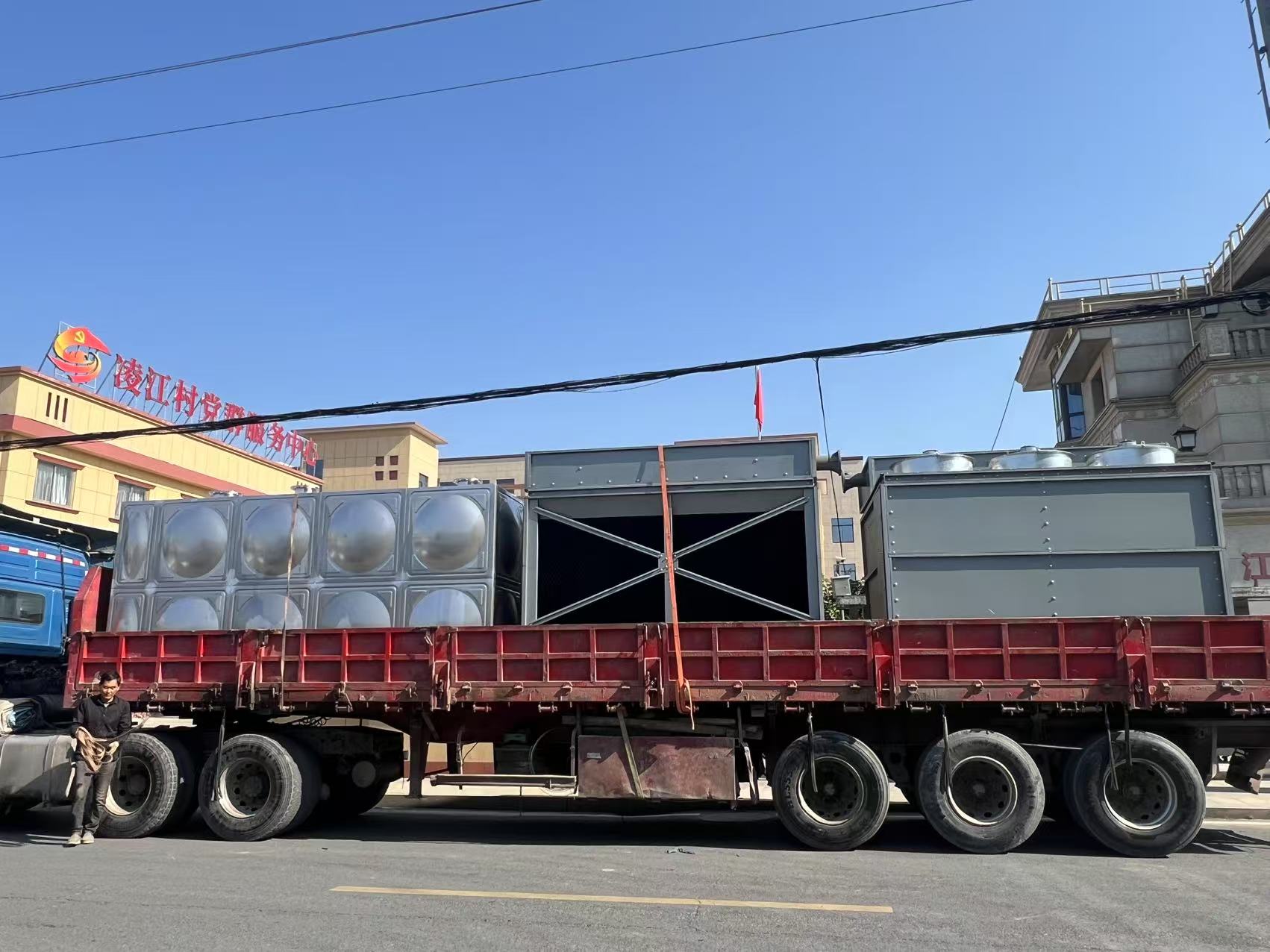

Para envíos de contenedores completos (FCL), generalmente envolvemos los artículos con película de burbujas; Para envíos de carga inferior al contenedor (LCL), utilizamos cajas de madera.
12 meses después de la fecha B/L. Si se demostró que se debe a un problema de calidad, asumiremos todos los costos de reemplazo durante la calidad.
tiempo de garantía.
La torre de enfriamiento de flujo cruzado totalmente de acero es un tipo de equipo de disipación de calor de alta eficiencia, que adopta una estructura totalmente de acero, el flujo de aire pasa horizontalmente a través del empaque, el flujo de agua intercambia calor verticalmente de arriba a abajo y es adecuada para enfriamiento industrial.
Verifique periódicamente el ventilador, el empaque y la calidad del agua, limpie los artículos diversos, apriete los tornillos y reemplace las piezas dañadas cuando sea necesario para garantizar un funcionamiento estable.
El material totalmente de acero puede resistir la corrosión y las altas temperaturas, prolongar la vida útil del equipo, ser adecuado para entornos hostiles y reducir los costos de mantenimiento.
Según el volumen de agua de refrigeración, la diferencia de temperatura, las condiciones ambientales y el tamaño del sitio, podemos ofrecer soluciones personalizadas para satisfacer necesidades específicas.
Asegure una base estable y buena ventilación, siga las pautas de instalación y recomiende que sea operado por un equipo profesional para garantizar la seguridad y el rendimiento.
