وصف المنتج

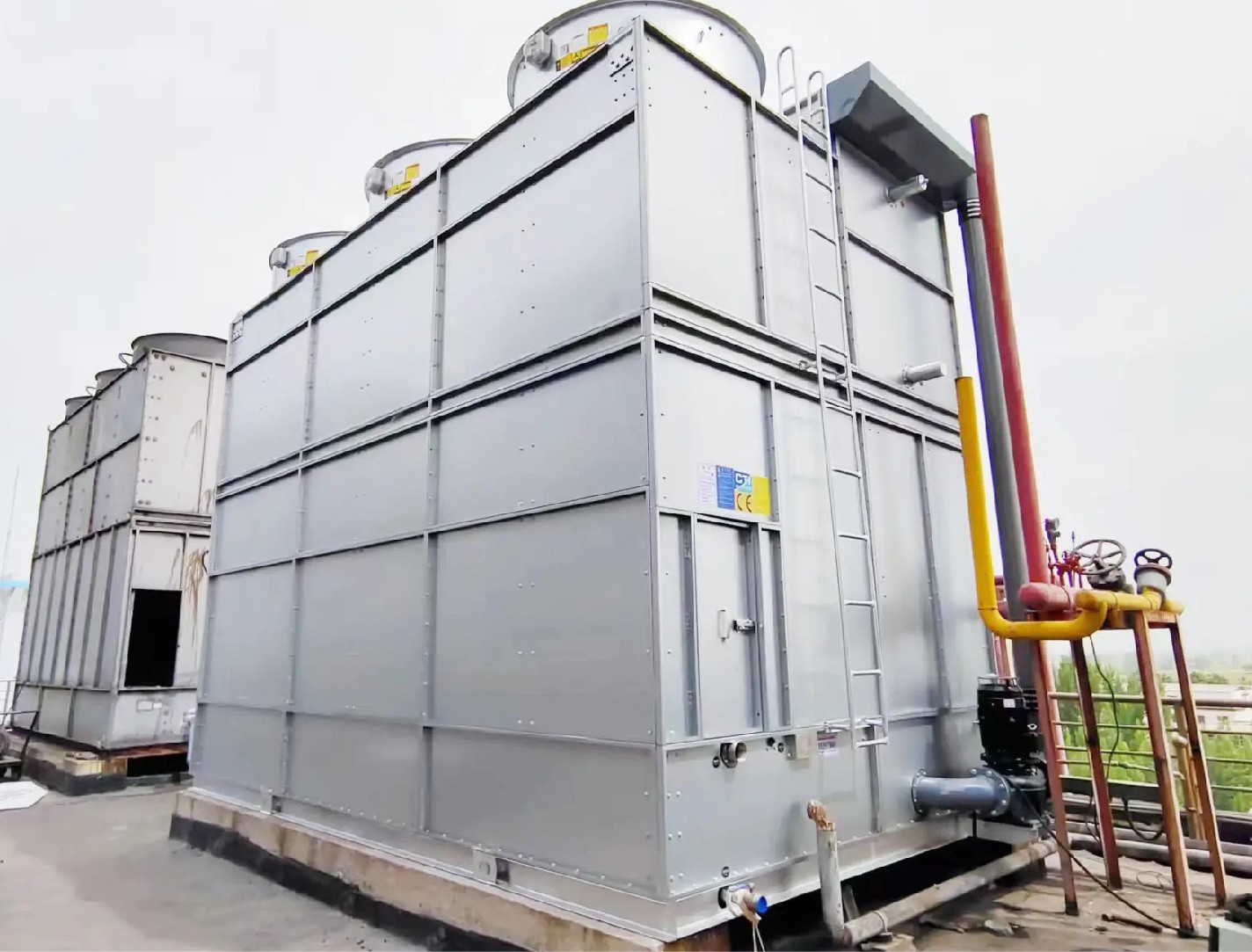

الاسم الكامل: المكثف التبخيري، والمختصر بالتبريد التبخيري، عبارة عن معدات تبريد وتبادل حراري متكاملة تجمع بين مكثف وبرج تبريد ومضخة مياه دوارة. إنه يحل محل النظام التقليدي 'مكثف الغلاف والأنبوب + برج التبريد المستقل + خزان مياه الأنابيب'.
مروحة السحب المستحثة بالتدفق المحوري العلوي: تستخرج الهواء الرطب والساخن (التدفق الرئيسي من نوع الشفط)؛
مجمع المياه (لوحة حجب المياه): يعترض المياه العائمة ويقلل من فقدان الماء؛
نظام توزيع مياه الرش: أنبوب الرش + فوهة، رش الماء بالتساوي؛
ملف التكثيف الأساسي (حزمة أنبوب التبادل الحراري): يتدفق سائل التبريد بدرجة حرارة عالية عبر الأنبوب، وهو مصنوع عادةً من أنابيب فولاذية غير ملحومة/أنابيب فولاذية مقاومة للصدأ 304، ومناسب لغازات التبريد مثل الأمونيا R717، R22، R404A، R134a، إلخ؛
فتحة مدخل الهواء السفلية + حشوة PVC: ماء متداول مبرد مسبقًا؛
خزان التجميع السفلي + مضخة مياه دوارة: تخزين مياه التبريد وتعميم مياه الرش.
1. يقوم الضاغط بتفريغ مادة التبريد الغازية ذات درجة الحرارة العالية والضغط العالي في الأنبوب من الطرف العلوي للملف ويتدفق إلى الأسفل؛
2. تقوم مضخة المياه بسحب الماء من الحوض إلى الأعلى للرش، مما يشكل طبقة مياه مستمرة على الجدار الخارجي للملف؛
3. تقوم المروحة بإجبار الهواء البارد على الدخول من الجزء السفلي من الجهاز ويمر عبر الملف إلى أعلى. يمتص بعض الماء المرشوش الحرارة ويتبخر، معتمدًا على الحرارة الكامنة لتبخر الماء في إزالة كمية كبيرة من الحرارة من الملف. يقوم المبرد ذو درجة الحرارة العالية الموجود داخل الأنبوب بإطلاق الحرارة ويتكثف إلى سائل، والذي يتدفق من الطرف السفلي إلى خزان تخزين السوائل؛
4. يتم إرجاع الماء غير المتبخر إلى الحوض لإعادة تدويره، فقط لتكملة كمية صغيرة من ماء الصنبور المفقود من خلال التبخر.
5. درجة حرارة التكثيف قريبة من درجة حرارة اللمبة الرطبة المحيطة، والتي تكون أقل بمقدار 3-5 درجة مئوية من تبريد الماء التقليدي، والضاغط موفر للطاقة بشكل كبير.
تفريغ سائل التبريد الغازي شديد الحرارة وعالي الضغط من الضاغط ← يبرد ويسيل إلى سائل عالي الضغط، مما يضمن التشغيل المستمر لدورة التبريد. بدون مكثف، لا يمكن لنظام التبريد أن يبرد ويبرد؛
إزالة جميع الحرارة الناتجة عن أعمال الضغط وامتصاص حرارة المبخر، وتبديدها إلى البيئة الخارجية؛
التخلص من أبراج التبريد الخارجية، ومضخات مياه التبريد، وخزانات المياه المدنية، وعدد كبير من أنابيب المياه المتصلة، وتقصير خطوط أنابيب التركيب في الموقع، وتقليل تكاليف البناء المدني؛
إذا كانت درجة الحرارة منخفضة جدًا، يمكن إيقاف تشغيل مضخة مياه الرش ويمكن استخدام المروحة فقط لتبريد الهواء، مما يوفر المزيد من الماء والكهرباء.
نوع الشفط العلوي (الأكثر استخدامًا): توجد المروحة في الجزء العلوي من الجهاز وهي قياسية في مصانع الأغذية ومخازن التبريد؛
نوع النفخ الجانبي (إصدار منخفض الضوضاء): توجد المروحة على جانب الجهاز، مع ضوضاء منخفضة، ومناسبة للتركيب بالقرب من مراكز التسوق والمصانع والمناطق السكنية؛
التبريد التبخيري للأمونيا (R717، التخزين البارد، الصناعة الكيميائية)، التبريد التبخيري للفريون (R22/R404، التخزين البارد الصغير والمتوسط، تكييف الهواء المركزي)؛
جسم صندوقي واحد، نوع تجميع متعدد الوصلات (مشروع سلسلة تبريد/كيميائي ذو قدرة تبريد كبيرة جدًا).
أنواع مختلفة من غرف التبريد: مستودع حفظ بدرجة حرارة عالية (0 درجة مئوية)، مستودع تجميد بدرجة حرارة منخفضة (-18 درجة مئوية)، مستودع تجميد سريع (-35 درجة مئوية)، مركز توزيع لوجستي لسلسلة التبريد؛
مصنع تجهيز الأغذية: مجهز بوحدات تبريد للتجميد السريع للحوم المذبوحة وتصنيع المأكولات البحرية ومنتجات الألبان والمشروبات وتخمير البيرة.
إنتاج الأمونيا الاصطناعية والميثانول واليوريا: تكثيف غاز المعالجة، وتبريد مرحلة الضاغط، وتكثيف استخلاص الغاز الخلفي؛
تكرير البترول: تكثيف النفط والغاز أعلى البرج، وتسييل الغاز الطبيعي قبل التبريد، وغلاية التفاعل الكيميائي التي تدعم التبريد.
تستخدم مراكز التسوق الكبيرة والمستشفيات والمطارات والمجمعات الصناعية مبردات لولبية/طرد مركزي لتبديد الحرارة، لتحل محل أبراج التبريد التقليدية وأنظمة المكثفات ذات الغلاف والأنبوب.
مصنع الأدوية: التبريد التوليفي بدرجة حرارة منخفضة للمواد الخام؛
صناعة البلاستيك: وحدة حقن صب الماء المثلج، نظام تبريد القالب؛
محطات توليد الطاقة والمعادن: معدات التبريد المساعدة لمجموعات المولدات ومعدات التكثيف لتوليد الطاقة الحرارية المهدرة.
تبريد سائل مركز البيانات وتبديد الحرارة، وحدة صنع الثلج للتخزين البارد، ووحدة التبريد البرية على متن السفينة.
 |
 |
