صنعتی کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور

انڈسٹریل کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور کیا ہے؟

ایک انڈسٹریل کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور گرمی کو مسترد کرنے والا آلہ ہے جو عمل کے سیالوں (عام طور پر پانی یا گلائکول مکسچر) کو براہ راست ہوا کے سامنے لائے بغیر ٹھنڈا کرتا ہے، صاف، غیر آلودہ سیال کی گردش کو یقینی بناتا ہے — صنعتی عمل کولنگ، HVAC، اور مشینری کولنگ کے لیے مثالی ہے۔

1. صنعتی کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور کام کرنے کا اصول

ایک بند سرکٹ کولنگ ٹاور ٹاور کے اندر ایک کوائل (ہیٹ ایکسچینجر) کے ساتھ کام کرتا ہے۔

کاؤنٹر فلو ڈیزائن میں، ہوا عمودی طور پر اوپر کی طرف حرکت کرتی ہے، اسپرے پانی کے برعکس جو کوائل کے اوپر نیچے کی طرف بہتا ہے۔

انڈسٹریل کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور فلو پاتھ:

پروسیس سیال کنڈلی (بند لوپ) کے اندر گردش کرتا ہے۔

سپرے پانی کو پمپ کیا جاتا ہے اور گرمی کو جذب کرنے کے لیے کنڈلی پر اسپرے کیا جاتا ہے۔

محیطی ہوا کو پنکھے کے ذریعے اوپر کی طرف کھینچا جاتا ہے، بخارات کے ذریعے گرمی کو ہٹاتا ہے۔

سپرے کے پانی کو عمل میں ٹھنڈا کیا جاتا ہے، بیسن میں جمع کیا جاتا ہے، اور دوبارہ گردش کیا جاتا ہے۔

یہ یقینی بناتا ہے کہ عمل کا سیال کبھی بھی ہوا سے رابطہ نہیں کرتا، صاف اور سنکنرن سے پاک رہتا ہے۔

2. صنعتی کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور کلیدی اجزاء

جزو	فنکشن
کنڈلی (ہیٹ ایکسچینجر)	گرمی کو عمل کے سیال سے سپرے پانی میں منتقل کرتا ہے۔
سپرے پمپ	کنڈلی کے اوپر پانی کی گردش کرتا ہے۔
پرستار اسمبلی	ٹاور کے ذریعے ہوا کے بہاؤ کو آمادہ کرتا ہے۔
ڈرفٹ ایلمینیٹرز	ہوا کے ساتھ چھوڑنے والے پانی کی بوندوں کو کم کریں۔
سپرے نوزلز	کنڈلی پر پانی کو یکساں طور پر تقسیم کریں۔
ٹھنڈے پانی کا بیسن	ٹھنڈا سپرے پانی جمع کرتا ہے۔
سانچے / ساخت	نظام کو بند کرتا ہے؛ اکثر FRP یا جستی سٹیل
دروازے تک رسائی	دیکھ بھال کے لیے
موٹر	پنکھا چلاتا ہے (براہ راست یا گیئر ڈرائیو ہو سکتا ہے)

3. صنعتی کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور کی کارکردگی کی خصوصیات

پیرامیٹر	عام رینج
صلاحیت	50 - 5000 kW (مختلف ہوتا ہے)
بہاؤ کی شرح	10 – 1000 m³/h
نقطہ نظر کا درجہ حرارت	3–6°C
درجہ حرارت کی حد	5–20 °C
ڈیزائن گیلے بلب	25–28°C عام
پنکھے کی قسم	حوصلہ افزائی مسودہ محوری پرستار
مواد کے اختیارات	جستی سٹیل، سٹینلیس سٹیل، FRP کیسنگ

4. صنعتی کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور کے فوائد

✅ بند لوپ - عمل کے سیال کی آلودگی کو روکتا ہے۔

✅ کم دیکھ بھال - کنڈلی کے اندر کوئی پیمانہ نہیں۔

✅ توانائی کی بچت - بخارات کو ٹھنڈا کرنے کا اثر

✅ کومپیکٹ فوٹ پرنٹ - کاؤنٹر فلو ڈیزائن زیادہ جگہ کے لیے موثر ہے۔

✅ لمبی عمر - سنکنرن مزاحم مواد

5. انڈسٹریل کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور انڈسٹریل ایپلی کیشنز

انجیکشن مولڈنگ مشینیں۔

ایئر کمپریسرز

انڈکشن بھٹیاں

HVAC چلرز

کیمیکل اور فارماسیوٹیکل پلانٹس

کھانے اور مشروبات کے کولنگ سسٹم

6. صنعتی کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور معروف مینوفیکچررز

Evapco - ATC/ATC-E سیریز

BAC (Baltimore Aircoil) – CXV, FXV سیریز

SPX/Marley – MH Fluid Cooler

کنگ سن / لیانگ چی / زی جیانگ آوشوائی آوسو (چین)

MITA / پہاڑ پور / Kelvion

7. انڈسٹریل کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور ڈایاگرام (تفصیل)

تصور کریں:

مرکز میں کنڈلی بنڈل

کنڈلی کے اوپر نوزلز کو چھڑکیں۔

اطراف میں ایئر انلیٹ لوورز

سب سے اوپر پنکھا (حوصلہ افزائی مسودہ)

نیچے پانی کا بیسن

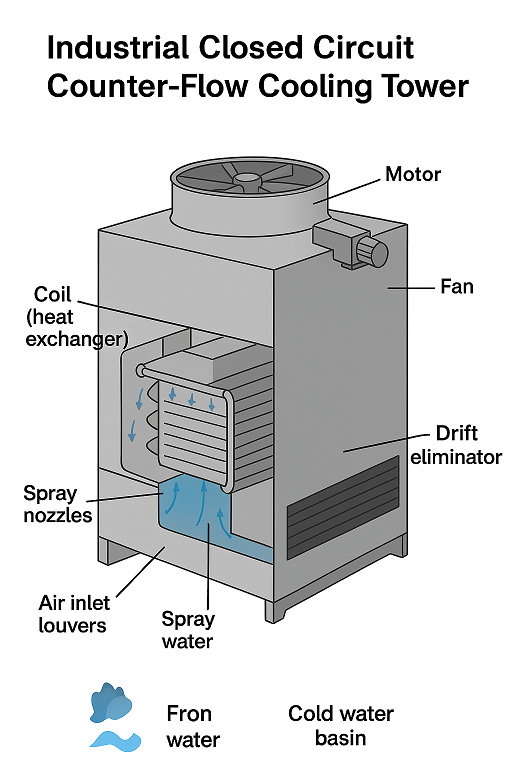

اس صنعتی کلوزڈ سرکٹ کاؤنٹر فلو کولنگ ٹاور کا لیبل لگا خاکہ یہ ہے
