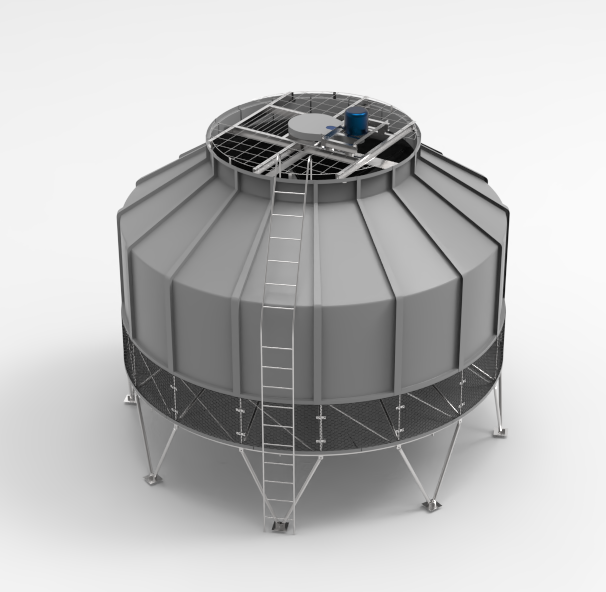

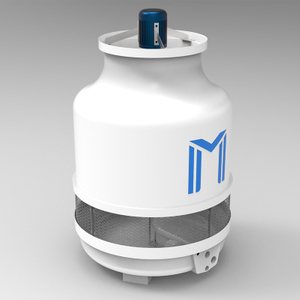

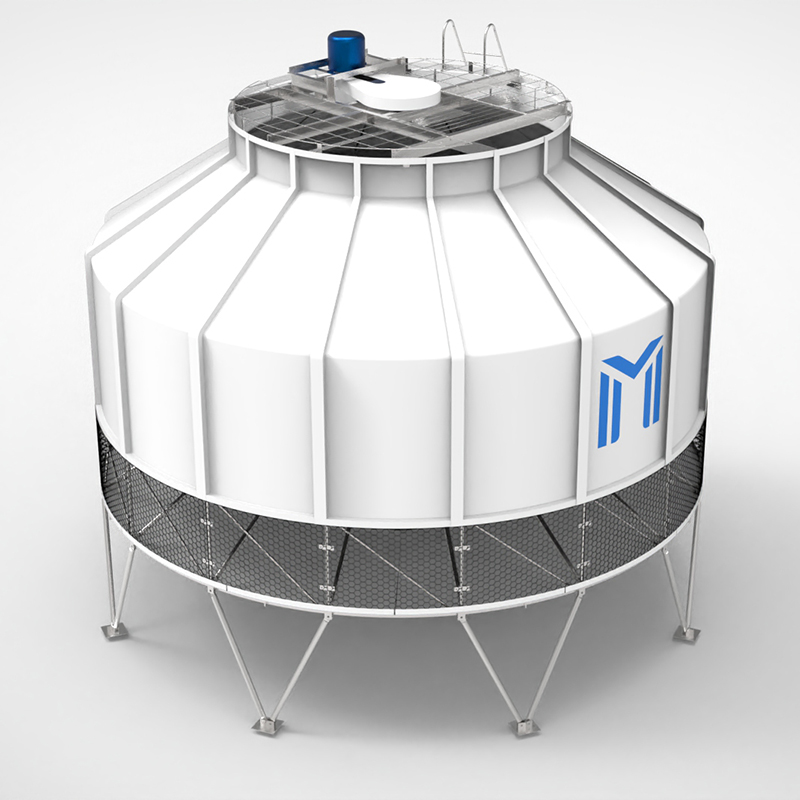

Torre de resfriamento de fluxo de contador de água redonda do FRP

As torres redondas de resfriamento geralmente adotam uma estrutura de torre, apresentando uma aparência circular como um todo. São equipamentos de resfriamento amplamente utilizados em indústrias, edifícios e produção de energia. Sua principal função é esfriar a água quente evaporando -a através do ar para reutilização. Esse tipo de torre de resfriamento é comumente encontrado em usinas de energia, usinas químicas, sistemas de ar condicionado e outros lugares, especialmente em ambientes que requerem uma grande quantidade de resfriamento.

Princípio de operação redondo da torre de resfriamento

---

O princípio de trabalho de uma torre de resfriamento redondo é baseado em resfriamento evaporativo e troca de calor. O processo específico é o seguinte: A água quente entra na torre de resfriamento. A água é pulverizada no enchimento. A evaporação tira o calor do processo de água entrando em contato com o ar, parte da água evapora, absorve o calor e leva parte do calor da água, abaixando a temperatura da água.

Recursos redondos da torre de resfriamento

---

Alta eficiência de troca de calor

A torre de resfriamento redonda do contador de fluxo utiliza a tecnologia Counterflow Air-Heat Exchange, onde a água flui para baixo enquanto o ar flui para cima. Esses fluxos opostos entram em contato dentro da camada de preenchimento, permitindo que a água quente e o ar frio interajam bem. Esse design cria uma maior diferença de temperatura, melhorando significativamente a eficiência da transferência de calor. Especialmente sob condições operacionais de alta temperatura, as torres de contraflow podem reduzir a temperatura da água mais rapidamente, atendendo aos exigentes requisitos de eficiência de resfriamento dos equipamentos industriais.

Estrutura compacta e economia de espaço

A torre de resfriamento do contraflow possui um design mais compacto, com água e ar se movendo verticalmente. Esse fluxo vertical permite que a torre ocupe menos área do solo para a mesma capacidade de processamento. Isso é particularmente importante em ambientes industriais com espaço limitado ou em áreas urbanas densamente povoadas.

Excelente controle de ruído

As torres redondas de resfriamento de contador de fluxo normalmente usam motores de baixo ruído e redutores de engrenagem de baixa velocidade. Alguns modelos também estão equipados com recursos de redução de ruído, como silenciadores na bacia de água fria e capas à prova de som na saída de escape. Essas medidas reduzem efetivamente o ruído operacional e cumprem os padrões nacionais. Esse design de baixo ruído os torna adequados para ambientes que exigem operação silenciosa, como hospitais ou fábricas perto de áreas residenciais.

Materiais de alta qualidade com forte resistência à corrosão

O corpo da torre é geralmente feito de materiais compósitos de plástico reforçado com fibra de vidro (FRP). Sua resina de casaco de gel de superfície contém inibidores de UV, fornecendo antienvelhecimento, resistência à corrosão, retenção de cores e durabilidade. Essas características não apenas estendem a vida útil da torre de refrigeração, mas também reduzem os custos de manutenção.

Operação e manutenção fácil

A torre de resfriamento redonda do contador de fluxo tem uma estrutura relativamente simples com menos componentes, facilitando a manutenção e a inspeção de rotina. Seu aspersor rotativo opera de maneira suave e confiável, garantindo a distribuição de água uniforme. Os tubos de distribuição de água, feitos de liga de alumínio ou FRP, são menos propensos a entupimento. Além disso, a torre possui uma bacia de água fácil de limpar e estruturas de suporte facilmente montadas.

Peças principais redondas da torre de resfriamento

---

Motor Torre de resfriamento totalmente selada, economia de energia e motor de baixa ruído, nível de proteção: LP55. Nível de insultamento: F Nível. O motor garante operação contínua por 8000 horas sem falhas.

Lâmina do ventilador As lâminas de ventilador de liga de alumínio para torres de resfriamento são um tipo de lâmina de ventilador comumente usada em torres de resfriamento. É usado principalmente para introduzir ou descarregar ar em torres de resfriamento, melhorando assim a eficiência da dissipação de calor e mantendo a operação normal do equipamento.

Redutor da caixa de câmbio O redutor da engrenagem da torre de resfriamento é um dispositivo de transmissão projetado especificamente para o sistema de acionamento de ventiladores de torre de resfriamento. Sua função principal é converter a rotação de alta velocidade do motor na saída de alta velocidade de alta velocidade exigida pelo ventilador, a fim de melhorar a eficiência energética, reduzir o ruído e garantir a operação estável a longo prazo do ventilador.

Preenchimento Folha de enchimento de onda oblíqua modificada de alta qualidade, com costelas convexas horizontalmente, possui uma grande capacidade de redistribuição de água, baixa resistência à ventilação, bom desempenho térmico, resistência a alta temperatura, resistência a baixa temperatura e bom desempenho retardante de chama.

Cabeça de aspersão A cabeça das aspersores está equipada com rolamentos de aço inoxidável, que operam de maneira flexível e confiável, a cabeça de água baixa, a distribuição uniforme de água, o tubo de água PP é usado e as mangas à prova d'água são instaladas no tubo para superar o fenômeno da água flutuante.

Painel FRP A concha de fibra de vidro da torre de resfriamento é feita de plástico reforçado com fibra de vidro (FRP), que é composto de resina de poliéster insaturada e materiais reforçados, como pano de fibra de vidro e feltro de corte curto. Possui boas propriedades mecânicas e resistência à corrosão.

PrAMeter de torre de resfriamento redondo

---

Modelo	Fluxo de água	Dimensão geral （mm)		Diâmetro do ventilador (mm)	Energia motora （kw)	Entrada de água/saída (DN)	Peso （kg)
		Diâmetro	Altura				Peso líquido	Peso operacional
ABB-225RT	180	4150	4120	2100	5.5	DN200	1050	2770
ABB-250RT	200	4150	4120	2100	5.5	DN200	1080	2800
ABB-300RT	235	4700	4190	2400	7.5	DN200	1760	3930
ABB-350RT	275	4700	4190	2400	7.5	DN200	1800	3970
ABB-400RT	320	5550	4550	2745	11	DN200	2840	5740
ABB-500RT	400	5550	4550	2745	11	DN250	2900	5800
ABB-600RT	450	6000	4820	3400	15	DN250	3350	9330
ABB-700RT	500	6800	5150	3700	15	DN250	3860	10970
ABB-800RT	600	6800	5150	3700	18.5	DN300	4080	11680
ABB-900RT	700	8000	5730	4200	22	DN300	5460	13250
ABB-1000RT	800	8000	5730	4200	22	DN300	6070	14570

Instalação redonda da torre de resfriamento

---

Aplicação redonda da torre de resfriamento

---

As torres redondas de resfriamento são amplamente utilizadas em vários setores e campos, principalmente em sistemas de refrigeração industrial, especialmente em locais que requerem troca de calor significativa. Aqui estão algumas das principais áreas de aplicação:

1. Indústria de energia

As usinas de energia são um dos lugares mais comuns para torres redondas de resfriamento, principalmente em usinas de energia térmica. Durante o processo de geração de energia, o vapor é usado para acionar turbinas, e esse vapor precisa ser resfriado por uma torre de resfriamento após o uso para ser reutilizado. A torre de resfriamento ajuda a remover o calor gerado durante o processo de geração de energia, garantindo a operação estável do equipamento.

2. Indústria química

Em plantas químicas, várias reações químicas e processos de produção geralmente geram uma quantidade significativa de calor. Para garantir o funcionamento adequado de equipamentos e reatores, é necessária uma torre de resfriamento para descarregar esse excesso de calor. A aplicação de torres redondas de resfriamento em plantas químicas ajuda a melhorar a eficiência da produção e reduzir o consumo de energia.

3. Indústria de petróleo e gás

Durante o processo de refino na indústria de petróleo e gás, as torres de resfriamento são usadas para resfriar vários equipamentos e fornos de reação. Como essas indústrias produzem uma grande quantidade de calor durante a produção, as torres de resfriamento ajudam a remover o excesso de calor, impedindo o superaquecimento do equipamento e garantindo a segurança e a estabilidade do processo de produção.

4. Indústria de aço e metalúrgica

Em fábricas de aço e plantas metalúrgicas, o processo de fundição gera muitas temperaturas altas. As torres de resfriamento são usadas para resfriar as temperaturas do forno e outros equipamentos críticos. Ao usar torres de resfriamento, a temperatura do equipamento pode ser controlada com mais eficácia, garantindo a estabilidade do processo de fundição e reduzindo o consumo de energia.

5. HVAC e indústria de refrigeração

Grandes sistemas de ar condicionado e refrigeração, especialmente em edifícios comerciais, shopping centers, plantas industriais etc., geralmente exigem que as torres de resfriamento dissipem o calor gerado durante o processo de refrigeração. As torres de resfriamento mantêm efetivamente o equilíbrio de temperatura do sistema de ar condicionado, garantindo uma operação eficiente do sistema.

Certificado redondo da torre de resfriamento

---

Perguntas frequentes da torre de refrigeração redonda

---

1. Falhas comuns de torres redondas de resfriamento e suas soluções

• Falha no ventilador : se o ventilador parar de operar, pode ser devido a uma falha do motor ou lâminas de ventilador danificadas. Verifique as lâminas do motor e do ventilador e substitua -as, se necessário.

• Falha na bomba : Se a bomba não puder iniciar ou o fluxo de água for insuficiente, o corpo da bomba ou o motor da bomba poderá ser danificado. Verifique o motor da bomba e repare ou substitua -o, se necessário.

• Problemas de qualidade da água : A baixa qualidade da água pode levar ao acúmulo de escala, o que afeta a eficiência de resfriamento. Limpeza regular da torre de resfriamento e o uso de equipamentos de tratamento de água são necessários.

2. O barulho das torres redondas de resfriamento é alto?

O barulho das torres redondas de resfriamento geralmente vem da operação do ventilador e do movimento da água. Os designs modernos de torre de resfriamento geralmente incorporam ventiladores de baixo ruído e tecnologia de redução de ruído para reduzir os níveis de ruído. Para aplicações onde é necessário baixo ruído, as torres de resfriamento de baixo ruído especialmente projetadas podem ser escolhidas.

3. Qual é a vida útil de uma torre de resfriamento redonda?

A vida útil típica de uma torre de resfriamento redonda é de 15 a 25 anos. A vida útil real depende de fatores como os materiais utilizados, condições de operação e manutenção. A inspeção e manutenção regulares podem ajudar a estender a vida útil da torre de refrigeração.

4. Como melhorar a eficiência de uma torre de resfriamento redonda?

• Limpe a torre de resfriamento : Limpe regularmente o interior da torre de resfriamento para remover a escala e os detritos, garantindo o fluxo de água suave.

• Tratamento de água : use equipamentos de tratamento de água para evitar acumulação e corrosão em escala, mantendo uma boa qualidade da água.

• Otimize a operação do ventilador e da bomba : verifique se o ventilador e a bomba estão operando com seu desempenho ideal para melhorar a eficiência energética.

• Use materiais de preenchimento apropriados : Escolha materiais de preenchimento de alta eficiência para aumentar a área de contato da superfície entre água e ar, melhorando assim o efeito de resfriamento.
