उत्पाद वर्णन

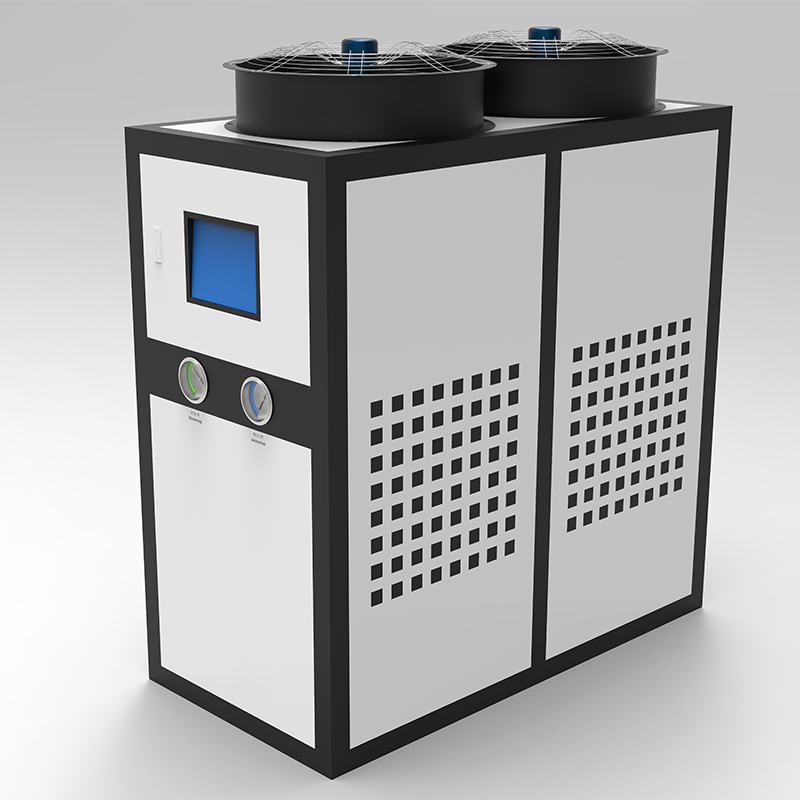

एयर-कूल्ड चिलर उच्च दक्षता वाली एयर कूलिंग तकनीक को अपनाता है और इसके लिए बाहरी शीतलन जल प्रणाली की आवश्यकता नहीं होती है। यह सीधे परिवेशी वायु के माध्यम से गर्मी को नष्ट करता है और इसमें आसान स्थापना, स्थान की बचत और स्थिर संचालन की विशेषताएं हैं। यह मॉडल एक बुद्धिमान नियंत्रण प्रणाली से सुसज्जित है जो शीतलन क्षमता को सटीक रूप से समायोजित करता है, ऊर्जा-बचत और पर्यावरण के अनुकूल है, और विभिन्न परिदृश्यों की शीतलन आवश्यकताओं को पूरा करने और उपयोगकर्ता परिचालन लागत को कम करने के लिए वाणिज्यिक केंद्रीय एयर कंडीशनिंग, औद्योगिक शीतलन, डेटा केंद्रों और सटीक पर्यावरण नियंत्रण क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
मच शीतलन ग्राहकों को विभिन्न प्रकार के कूलिंग उपकरण और प्रक्रियाएं प्रदान कर सकता है, जिसमें मुख्य रूप से क्लोज-सर्किट कूलिंग टॉवर, ओपन कूलिंग टॉवर, एयर कूलर और औद्योगिक पानी टैंक शामिल हैं। साथ ही, यह कूलिंग टावर पैकिंग, कूलिंग टावर पंखे, कूलिंग टावर मोटर्स, रेड्यूसर और अन्य फाइबरग्लास कूलिंग टावर एक्सेसरीज की विभिन्न विशिष्टताओं का उत्पादन और संचालन करता है। यह कूलिंग टावर नवीकरण और रखरखाव सेवाएं भी प्रदान करता है। कंपनी के उत्पादों को हाई-स्पीड रेलवे, सटीक एयर कंडीशनिंग, धातुकर्म और फोर्जिंग, तेल और बिजली, रसायन और दवा उद्योग और गर्मी उपचार जैसे क्षेत्रों में व्यापक रूप से लागू किया जा सकता है।
एयर कूल्ड चिलर वीडियो
एयर कूल्ड चिलर संचालन का सिद्धांत
एयर-कूल्ड चिलर एक प्रशीतन चक्र प्रणाली के माध्यम से शीतलन प्राप्त करता है, और इसका मुख्य कार्य सिद्धांत इस प्रकार है:
रेफ्रिजरेंट चक्र
बाष्पीकरणीय ऊष्मा अवशोषण: तरल रेफ्रिजरेंट बाष्पीकरणकर्ता में ठंडे पानी की गर्मी को अवशोषित करता है, कम तापमान और कम दबाव वाली गैस में वाष्पित हो जाता है, और ठंडे पानी को ठंडा करता है (आमतौर पर 7-12 ℃ ठंडा पानी उत्पन्न करता है)।
संपीड़न हीटिंग: कंप्रेसर कम तापमान वाले गैसीय रेफ्रिजरेंट को उच्च तापमान और उच्च दबाव वाली गैस में संपीड़ित करता है, जिसे बाद में कंडेनसर में ले जाया जाता है।
संघनन गर्मी अपव्यय: उच्च तापमान वाले रेफ्रिजरेंट को कंडेनसर में एक पंखे के माध्यम से हवादार करने और गर्मी को नष्ट करने के लिए मजबूर किया जाता है, जो उच्च दबाव वाले तरल में संघनित होता है।
थ्रॉटलिंग और दबाव में कमी: विस्तार वाल्व थ्रॉटल हो जाता है और उच्च दबाव वाले तरल रेफ्रिजरेंट के दबाव को कम कर देता है, जो फिर चक्र को पूरा करने के लिए बाष्पीकरणकर्ता में प्रवेश करता है।
वायु शीतलन प्रणाली
कंडेनसर में परिवेशी वायु को खींचने के लिए एक अक्षीय प्रवाह पंखे का उपयोग करके, कूलिंग टॉवर या बाहरी जल स्रोत की आवश्यकता के बिना रेफ्रिजरेंट गर्मी को सीधे दूर ले जाया जाता है, और गर्मी अपव्यय दक्षता परिवेश के तापमान से प्रभावित होती है।
एयर कूल्ड चिलर सुविधा
ओवरलोड सुरक्षा: कंप्रेसर अंतर्निर्मित ओवरलोड सुरक्षा रिले के साथ आता है
फॉल्ट अलार्म: बिल्ट-इन फॉल्ट अलार्म फ़ंक्शन के साथ चीनी और अंग्रेजी डिस्प्ले पैनल
ऊर्जा की बचत और पर्यावरण संरक्षण: मांग के अनुसार पूर्व निर्धारित तापमान, स्वचालित स्टार्ट स्टॉप, उपयोगकर्ताओं की बिजली की खपत को काफी कम करता है
कम शोर: आयातित पैनासोनिक कंप्रेसर बहुत स्थिर रूप से चलता है, इसका शोर स्तर इसके समकक्षों की तुलना में 5% कम है
मजबूत गर्मी अपव्यय दक्षता: 1 मिमी से कम व्यास वाली केशिकाओं और तांबे के पाइप के बीच अलग-अलग क्रॉस-अनुभागीय क्षेत्रों का उपयोग रेफ्रिजरेंट को तुरंत बढ़ाने के लिए किया जाता है, जिससे तेजी से शीतलन प्रभाव प्राप्त होता है।
कुशल और स्थिर: जापान से पैनासोनिक कंप्रेसर का उपयोग करने से संपीड़न दक्षता में काफी सुधार हुआ है, जिसकी दक्षता बाजार में मौजूद विविध कंप्रेसर से लगभग 20% अधिक है।
एयर कूल्ड चिलर मुख्य भाग
 |
जर्मनी से श्नाइडर ब्रांड ओवरलोड रक्षक, एक व्यापक इलेक्ट्रॉनिक सुरक्षा प्रणाली, उच्च और निम्न वोल्टेज असामान्य सुरक्षा उपकरण और कंप्रेसर स्टार्ट-अप के लिए इलेक्ट्रॉनिक समय विलंब से सुसज्जित है। |
स्वचालित जल पुनःपूर्ति और जल स्तर संरक्षण उपकरणों से सुसज्जित, यह इंजीनियरिंग स्थापना के दौरान एक विस्तार जल टैंक की आवश्यकता को समाप्त कर देता है, जिससे इसे स्थापित करना और जल्दी से रखरखाव करना आसान हो जाता है। यह विशेष अवसरों जैसे बड़े तापमान अंतर और छोटी प्रवाह दर के लिए भी उपयुक्त है। |
 |
 |
उच्च दक्षता, कम ऊर्जा खपत, बड़ी प्रवाह दर, उच्च सिर, कम शोर, लंबी सेवा जीवन, प्रतिशत शुद्ध तांबे का तार, कैलिबर और पावर के लिए ग्राहक की जरूरतों के अनुसार अनुकूलित किया जा सकता है, साथ ही अनुकूलित स्टेनलेस स्टील वॉटर पंप या बढ़े हुए वॉटर पंप। |
शेल और ट्यूब कंडेनसर, बड़ी गर्मी लंपटता, उच्च गर्मी हस्तांतरण दक्षता, ब्लॉक करना आसान नहीं, अंतर्निहित बाहरी थ्रेडेड उच्च दक्षता तांबे ट्यूब, उच्च शक्ति सीलिंग संरचना, शीतलन गति को तेज करता है। अच्छी ताप विनिमय दक्षता सुनिश्चित करें। |
 |
एयर कूल्ड चिलर प्रामीटर
| परियोजना | नमूना | 3एचपी | 5एचपी | 6एचपी | 8 एचपी | 10 एचपी | 12 एचपी | 15एचपी | 20 एचपी | 25एचपी | 30 एचपी | 40 एचपी | 50 एचपी |
| वोल्टेज | 380V/50HZ/3PHASE | ||||||||||||
| ठंडा करने की क्षमता | किलो कैलोरी/घंटा | 7188 | 11266 | 13674 | 17544 | 22532 | 34400 | 35730 | 47640 | 62350 | 71460 | 95280 | 119100 |
| किलोवाट | 8.1 | 13.5 | 16.9 | 24.9 | 28.1 | 35 | 40.5 | 54 | 60 | 81/84 | 108 | 135 | |
| शीतल | नाम | R22 R407C | |||||||||||
| नियंत्रण मोड | केशिका | ||||||||||||
| कंप्रेसर | प्रकार | व्हर्लपूल-प्रकार | |||||||||||
| पावर (एचपी) | 3 | 5 | 6 | 4एचपी*2 | 5एचपी*2 | 6एचपी*2 | 5एचपी*3 | 10एचपी*2 | 12.5एचपी*2 | 10एचपी*3 | 13.3एचपी*3 | 12.5एचपी*4 | |
| कंडेनसर | प्रकार | पंखों वाला कूलर | |||||||||||
| वायु की मात्रा (m3/h) | 4000*2 | 4000*2 | 4000*2 | 7300*2 | 7300*2 | 7300*2 | 9800*2 | 11500*2 | 11800*3 | 14800*3 | 13500*4 | 13500*4 | |
| पंखे की शक्ति(किलोवाट) | 0.19*2 | 0.19*2 | 0.19*2 | 0.4*2 | 0.4*2 | 0.4*2 | 0.55*2 | 0.75*2 | 0.7*3 | 0.55*3 | 0.78*4 | 0.78*4 | |
| ऊष्मा अपव्यय परिवेश का तापमान |
≤45℃ | ||||||||||||
| बाष्पीकरण करनेवाला | प्रकार | पानी की टंकी का तार प्रकार | |||||||||||
| पानी की टंकी (एल) | 100 | 100 | 100 | 200 | 200 | 200 | 220 | 256.5 | 251 | 360 | 650 | 860 | |
| पंखे की शक्ति(एल) | 50 | 60 | 60 | 130 | 130 | 125 | 182 | 214/240 | 220/280 | 240/320 | 260/300 | 320 | |
| पाइप का आकार (इंच) | 1 | 1 | 1 | 1.5 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 2 | 2 | |
| पम्प | पावर (किलोवाट) | 0.75 | 0.75 | 0.75 | 1.5 | 1.5 | 1.5 | 1.5 | 2.2 | 1.5/2.2 | 2.2 | 3/4 | 3.75 |
| लिफ्ट (एम) | 15 | 15 | 15 | 18 | 18 | 18 | 18/30 | 18/20 | 18/20 | 20/18 | 20/31 | 30 | |
| सुरक्षा | पैनल | कंप्रेसर ओवरहीट सुरक्षा, ओवरकरंट सुरक्षा, उच्च और निम्न दबाव सुरक्षा, ओवरटेम्परेचर सुरक्षा, प्रवाह सुरक्षा चरण अनुक्रम/लापता चरण सुरक्षा, निकास ओवरहीट सुरक्षा, घटिया ठंडा पानी के लिए स्वचालित चेतावनी प्रणाली |
|||||||||||
| उच्च/निम्न दबाव स्थापना | |||||||||||||
| फ़िल्टर | |||||||||||||
| चरण अनुक्रम रखरखाव उपकरण |
|||||||||||||
| contactor | |||||||||||||
| मास्टर स्विच | |||||||||||||
| मशीन का पूरा विवरण | पानी से ठंडा किया गया वजन (किग्रा) | 160 | 180 | 180 | 280 | 300 | 350 | 520 | 630 | 770 | 770 | 960 | 1200 |
| पानी ठंडा आकार (सेमी) | 118*60*107 | 118*60*107 | 118*60*107 | 150*80*145 | 150*80*145 | 150*80*145 | 170*95*156 | 200*100*173 | 200*90*175 | 210*90*180 | 240*106*235 | 220*180*210 | |
| सतह का उपचार | मुख्य बोर्ड 2 मिमी, सीलिंग प्लेट 1.5 मिमी | ||||||||||||
एयर कूल्ड चिलर फैक्ट्री शो
एयर कूल्ड चिलर प्रमाणपत्र
वायु ठंडा चिलर अनुप्रयोग
एयर कूल्ड चिलर शीतलन जल प्रणाली की आवश्यकता के बिना सीधे हवा के माध्यम से गर्मी और ठंडक को नष्ट कर देते हैं। इनका व्यापक रूप से शॉपिंग मॉल, कारखानों, डेटा केंद्रों और अन्य परिदृश्यों में उपयोग किया जाता है, और इनमें आसान स्थापना, पानी की बचत और अंतरिक्ष की बचत की विशेषताएं हैं; पानी की कमी वाले क्षेत्रों या छोटे और मध्यम आकार के प्रशीतन आवश्यकताओं के लिए विशेष रूप से उपयुक्त, यह एक लचीला और कुशल शीतलन समाधान है। इसका मॉड्यूलर डिज़ाइन तेजी से तैनाती की अनुमति देता है, लेकिन उच्च तापमान वाले वातावरण में, गर्मी अपव्यय दक्षता को अनुकूलित करने पर ध्यान दिया जाना चाहिए।
एयर कूल्ड चिलर परियोजना प्रदर्शन
एयर कूल्ड चिलर अक्सर पूछे जाने वाले प्रश्न
1. प्रश्न: एयर-कूल्ड चिलर और वाटर-कूल्ड चिलर के बीच क्या अंतर है?
उ: एयर कूलर कूलिंग टावरों की आवश्यकता के बिना पंखे के माध्यम से गर्मी को नष्ट कर देते हैं, जिससे स्थापना सरल लेकिन थोड़ी अक्षम हो जाती है; वॉटर कूलर के लिए एक शीतलन जल प्रणाली की आवश्यकता होती है, जो अधिक कुशल है लेकिन रखरखाव के लिए जटिल है, जो उन्हें बड़े पैमाने की परियोजनाओं के लिए उपयुक्त बनाती है।
2. प्रश्न: एयर-कूल्ड चिलर किस परिदृश्य के लिए उपयुक्त हैं?
ए: शॉपिंग मॉल, छोटे कारखानों, डेटा सेंटर और संचार बेस स्टेशनों जैसे छोटे और मध्यम आकार के प्रशीतन आवश्यकताओं के लिए उपयुक्त, विशेष रूप से पानी की कमी या सीमित स्थान वाले वातावरण के लिए उपयुक्त।
3. प्रश्न: क्या एयर-कूल्ड मशीन को अतिरिक्त कूलिंग टॉवर की आवश्यकता है?
उत्तर: कोई ज़रूरत नहीं, एयर कूलर सीधे परिवेशी वायु के माध्यम से गर्मी को नष्ट कर देता है, जिससे कूलिंग टावरों और जल पंप प्रणालियों की आवश्यकता समाप्त हो जाती है।
4. प्रश्न: क्या उच्च तापमान वाला मौसम पवन टर्बाइनों की प्रभावशीलता को प्रभावित करेगा?
उत्तर: हाँ, जब परिवेश का तापमान 35 ℃ से अधिक हो जाता है तो ताप अपव्यय दक्षता कम हो जाती है। उच्च तापमान प्रतिरोधी मॉडल चुनने या वेंटिलेशन उपायों को बढ़ाने की सिफारिश की जाती है।
5. प्रश्न: क्या एयर कूलर शोर करता है?
उत्तर: ऑपरेटिंग शोर मुख्य रूप से कंप्रेसर और पंखे से आता है, आमतौर पर 65-75 डेसिबल के बीच। कम शोर वाले मॉडल का चयन किया जा सकता है या ध्वनिरोधी कवर लगाए जा सकते हैं।
6. प्रश्न: एयर-कूल्ड मशीन को कितनी बार रखरखाव की आवश्यकता होती है?
उत्तर: गर्मी अपव्यय दक्षता सुनिश्चित करने के लिए कंडेनसर पंखों पर धूल को हर तिमाही में साफ करने और हर साल रेफ्रिजरेंट और सर्किट की जांच करने की सिफारिश की जाती है।
7. प्रश्न: क्या हमें सर्दियों में एंटीफ्ीज़र की आवश्यकता है?
उत्तर: यदि कम तापमान वाले वातावरण में काम कर रहे हैं, तो जमे हुए पानी को जमने और पाइपलाइनों को नुकसान पहुंचाने से रोकने के लिए एंटीफ्ीज़र जोड़ना या हीटिंग बेल्ट स्थापित करना आवश्यक है।
8. प्रश्न: क्या एयर-कूल्ड मशीन उच्च बिजली की खपत करती है?
ए: वाटर-कूल्ड मशीनों की तुलना में थोड़ा अधिक है, लेकिन कूलिंग टावरों और पानी पंपों की ऊर्जा खपत को समाप्त करता है, और समग्र बिजली लागत का व्यापक मूल्यांकन करने की आवश्यकता है।
9. प्रश्न: उपयुक्त एयर-कूल्ड मॉडल का चयन कैसे करें?
ए: शीतलन क्षमता (किलोवाट/आरटी), परिवेश के तापमान और शोर आवश्यकताओं के आधार पर चयन करें, और चरम भार से निपटने के लिए 10% -20% का मार्जिन आरक्षित करें।
