En la producción industrial, sistemas HVAC, plantas de energía e instalaciones químicas, una torre de enfriamiento es un dispositivo de disipación de calor esencial. Cuando las empresas amplían su capacidad, mejoran sus instalaciones o construyen nuevas plantas, a menudo necesitan planificar, diseñar y construir un sistema de torre de enfriamiento adecuado , desde los cimientos civiles hasta la instalación y puesta en servicio de los equipos.
Este artículo explica cómo construir una torre de enfriamiento paso a paso, desde la planificación de ingeniería hasta la operación final. También proporciona consejos prácticos basados en la experiencia de MACH Cooling (https://www.machcooling.com/ ) .
Nota: El diseño estructural real, los cálculos de carga, los trabajos de seguridad, ambientales y de cumplimiento deben ser realizados por fabricantes e institutos de ingeniería certificados. Este artículo sirve únicamente como guía técnica.

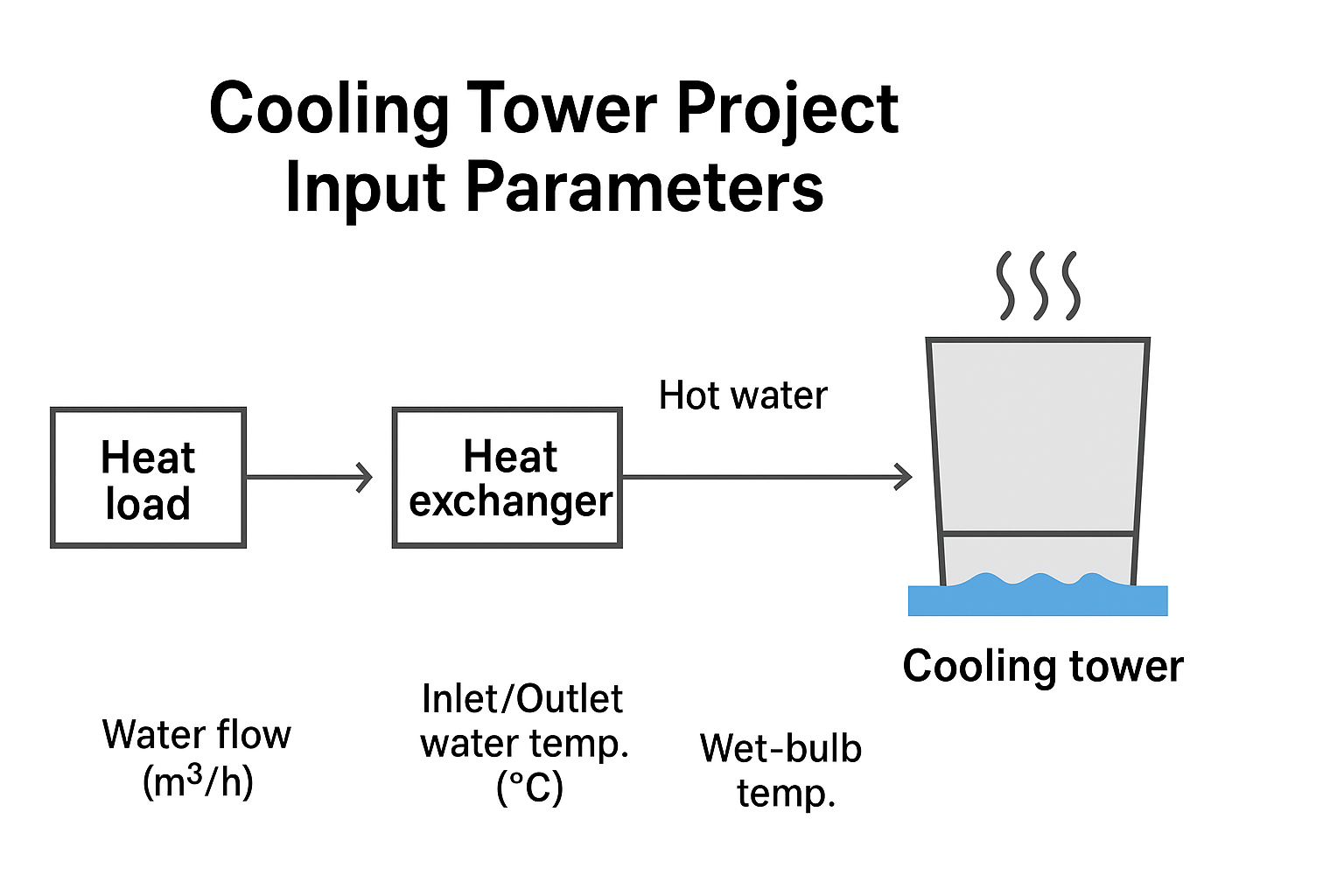

Antes de 'construir' una torre de enfriamiento, debe comprender la capacidad de enfriamiento requerida . Los parámetros clave incluyen:
Caudal de agua circulante (m³/h): por ejemplo, 300 m³/h, 1000 m³/h
Temperatura del agua de entrada/salida (°C): p. ej., 37°C → 32°C
Temperatura de bulbo húmedo de diseño local de verano
Calidad del agua : impurezas, dureza, requisitos de tratamiento.
Escenario de aplicación : refrigeración industrial, HVAC, plantas siderúrgicas, productos químicos, centrales eléctricas.
Entorno de instalación : azotea, nivel del suelo, playa, desierto, regiones de alta temperatura
Estos determinan la selección del modelo de torre, el tamaño, los materiales, el sistema de ventilador y el rendimiento.
Fabricantes como MACH Cooling pueden ayudar a evaluar estos parámetros y brindar recomendaciones de diseño profesionales.
Según los requisitos del proyecto, las opciones típicas incluyen:
Torre de enfriamiento abierta : adecuada para la mayoría de aplicaciones industriales/HVAC
Torre de enfriamiento de circuito cerrado : ideal para sistemas de alta calidad de agua o sensibles a la contaminación
Torre de enfriamiento híbrida : combina tecnologías abiertas y cerradas para una mayor eficiencia
Estructuras de flujo cruzado/contraflujo/tiro lateral
Configuración de una o varias celdas
Fabricantes como MACH Cooling pueden proporcionar soluciones técnicas comparativas.
Una vez que se decide el tipo, deben seguir discusiones técnicas profundas que abarquen:
Modelo de torre , dimensiones, altura.
Materiales (FRP, acero galvanizado, acero inoxidable, acero recubierto de Mg-Al-Zn, etc.)
Ventilador, motor, caja de cambios o sistema de transmisión directa
Tipo de medio de relleno (PVC, PP, tipos de alta temperatura)
Sistema de distribución de agua , cobertura de aspersión.
control de ruido, Sistemas VFD de ahorro de energía con
Opcional: eliminadores de gotas , solución anticongelante, protección mejorada contra la corrosión
| del formulario de entrada del proyecto de torre de enfriamiento | de ejemplo de elemento | Notas |
|---|---|---|
| Flujo de agua circulante | 800m³/h | Dos celdas de torre de enfriamiento |
| Temperatura del agua de entrada | 37ºC | |
| Temperatura del agua de salida | 32ºC | |
| Temperatura de bulbo húmedo | 27ºC | Valor del diseño local de verano. |
| Solicitud | Climatización + refrigeración de procesos | |
| Ubicación de instalación | Terreno al lado del edificio | Se necesita control de ruido |
| Requisito de ruido | ≤ 65 dB(A) a 1m | Cerca del área de oficinas |
| Presupuesto | XXUSD | Preliminar |
| Sugerencia del fabricante | MACH Torre abierta de contraflujo | Incluye opción VFD |

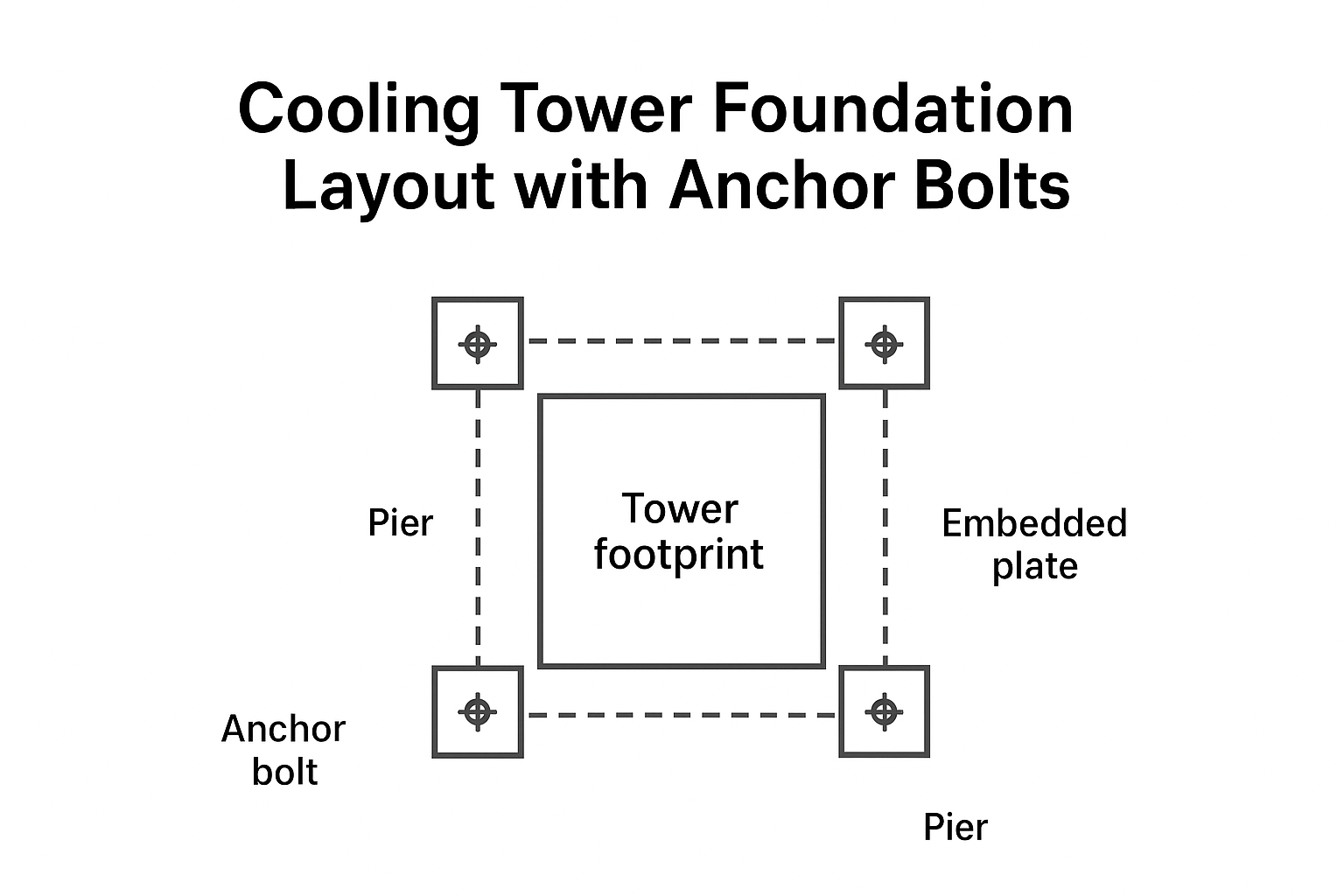

Las torres de enfriamiento requieren un diseño estructural considerando carga muerta + carga de agua + carga de viento + carga sísmica . Tipos de cimientos comunes:
Cimentación de tiras de hormigón armado
Cimentación independiente de hormigón armado + vigas de acero empotradas
Cimentación de estructura de acero en la azotea (se debe verificar la capacidad)
Fabricantes como MACH Cooling proporcionan el peso de la torre, la distribución de la carga, el centro de gravedad y planos de diseño para el diseño civil.
Durante las obras civiles, asegurar provisiones para:
Tubería de entrada/salida (comúnmente DN200–DN800 o más grande)
Puertos de desbordamiento, drenaje y agua de reposición
Pasarelas y plataformas de mantenimiento.
Soportes, escaleras, barandillas, dispositivos antivibraciones.
Una buena planificación civil reduce el retrabajo y mejora la confiabilidad del sistema.
Después de confirmar el diseño, firme un acuerdo técnico detallado. Con MACH Cooling, verifique:
Rendimiento de refrigeración: flujo, temperatura de entrada/salida, flujo de aire
Especificaciones del material: carcasa de la torre, estructura de acero, pernos, relleno, aspas del ventilador, tuberías.
Tratamientos anticorrosión
Límites de ruido, límites de consumo de energía.
Período de garantía y tiempo de respuesta postventa.
Calendario de entrega y guía de instalación.
La fabricación normalmente incluye:
Formación de paneles de FRP, perforación y montaje de prueba.
Soldadura de estructuras de acero, galvanizado, revestimiento.
Llenado de medios estampados y embalajes modulares
Ensamblaje de ventilador, motor, caja de cambios y pruebas de funcionamiento.
Fabricación de boquillas, bebederos, escaleras y accesorios.
Algunos fabricantes realizan comprobaciones de rendimiento y premontaje antes del envío.
Los fabricantes suelen enviar técnicos para supervisar la instalación. Pasos típicos (torre abierta a contraflujo):
Aceptación de la fundación
Instalación de estructura de acero inferior.
Montaje del panel de carcasa
Instalación de soporte de llenado y llenado.
Instalación del sistema de distribución de agua.
Instalación y alineación de ventilador + motor.
Cableado eléctrico + conexión del panel de control.
Conexión de tuberías
Instalación de equipos de seguridad.
Una torre de enfriamiento es parte de un sistema de circulación de agua de enfriamiento y requiere:
Torre de enfriamiento conectada al de la bomba de circulación , intercambiador de calor , equipo de proceso
Instalación de válvulas, filtros, líneas de derivación, respiraderos, drenajes.
Integración con control automático :
Interruptores/sensores de nivel
Sensores de temperatura
Control de velocidad del ventilador VFD
Lógica de alarma y enclavamiento
Ejemplo: cuando la temperatura del agua de retorno aumenta, el VFD acelera el ventilador automáticamente.
| Elemento | correcto (√/×) | Notas |
|---|---|---|
| Nivel de cimentación y dimensiones | ||
| Posición de los pernos de anclaje | ||
| Rellenar la planitud de instalación | Sin espacios ni desalineaciones | |
| Cobertura de pulverización de la boquilla | Prueba con agua | |
| Dirección del ventilador y RPM | Sin vibraciones anormales | |
| Aislamiento y puesta a tierra del motor | Debe ser compatible | |
| Conexiones de tuberías selladas | Sin fugas | |
| Desbordamiento/drenaje/maquillaje probado | ||
| Pasarelas y escaleras instaladas | Completo |
Después de la instalación:
Prueba sin carga
Control de llenado y circulación de agua.
Prueba de carga completa que mide el rendimiento de refrigeración real
Aceptación basada en requisitos de desempeño contractual.
Fabricantes como MACH Cooling ayudan en la puesta en marcha del sitio.
Para garantizar la estabilidad a largo plazo:
Limpie el medio de relleno con regularidad para mantener la eficiencia de la transferencia de calor.
Compruebe las aspas del ventilador, los cojinetes y el nivel de aceite de la caja de cambios.
Mantener un tratamiento de agua y purga adecuados.
Implementar medidas anticongelantes en épocas frías
Utilice VFD para reducir el consumo de energía y el estrés del equipo
| Tarea | Frecuencia | Notas |
|---|---|---|
| Inspección/limpieza de llenado | Cada 3 a 6 meses | Acortar si la calidad del agua es mala. |
| Comprobación de vibración del ventilador/motor | Mensual | Deténgase inmediatamente si es anormal |
| Revisión/cambio de aceite de caja de cambios | 3 meses / 1 año | Siga el manual del fabricante |
| Limpieza y purga de lavabos | Mensual | Evite el bloqueo de la boquilla |
| Inspección del gabinete de control | Trimestral | Apretar terminales |
| Revisión anual | Anual | Ajustar según sea necesario |
Aunque este artículo explica 'cómo construir una torre de enfriamiento', el enfoque más seguro y eficiente es:
Deje que un fabricante profesional de torres de enfriamiento le brinde una solución de ingeniería completa.
Trabajar con refrigeración MACH (https://www.machcooling.com/ ) proporciona:
Consulta de ingeniería y análisis de carga.
Selección y dibujos completos de torres de enfriamiento.
Cuerpo de torre, ventilador, motor y medios de relleno de calidad garantizada
Orientación y formación sobre instalación in situ
Repuestos y soporte técnico a largo plazo
La construcción de una torre de enfriamiento implica:
Análisis de requisitos
Diseño de ingeniería civil.
Fabricación
Instalación en sitio
Puesta en marcha del sistema
Mantenimiento a largo plazo
Recopile las condiciones de enfriamiento (use la tabla proporcionada anteriormente)
Contacta con MACH Cooling y envía tus datos
Evaluar propuestas técnicas y de costos.
Continuar con la obra civil, adquisición e instalación.
Implementar un plan de mantenimiento.
Con soporte de ingeniería profesional, puede construir no solo una torre de enfriamiento, sino también un sistema de enfriamiento confiable, de alta eficiencia y que ahorre energía para su operación.
