Chladicí věž s přirozeným tahem je chladicí zařízení, které pohání proudění vzduchu bez mechanických ventilátorů. Spoléhá na komínový efekt , který je generován rozdílem hustoty mezi teplým a studeným vzduchem. Tento efekt umožňuje přirozenému vstupu chladného vzduchu ze spodní části věže a teplému vlhkému vzduchu stoupat a vystupovat shora, což umožňuje účinné chlazení odpařováním.
Takové chladicí věže se běžně používají v tepelných elektrárnách, jaderných elektrárnách a velkých chemických zařízeních , které slouží jako kritická součást průmyslových chladicích systémů.

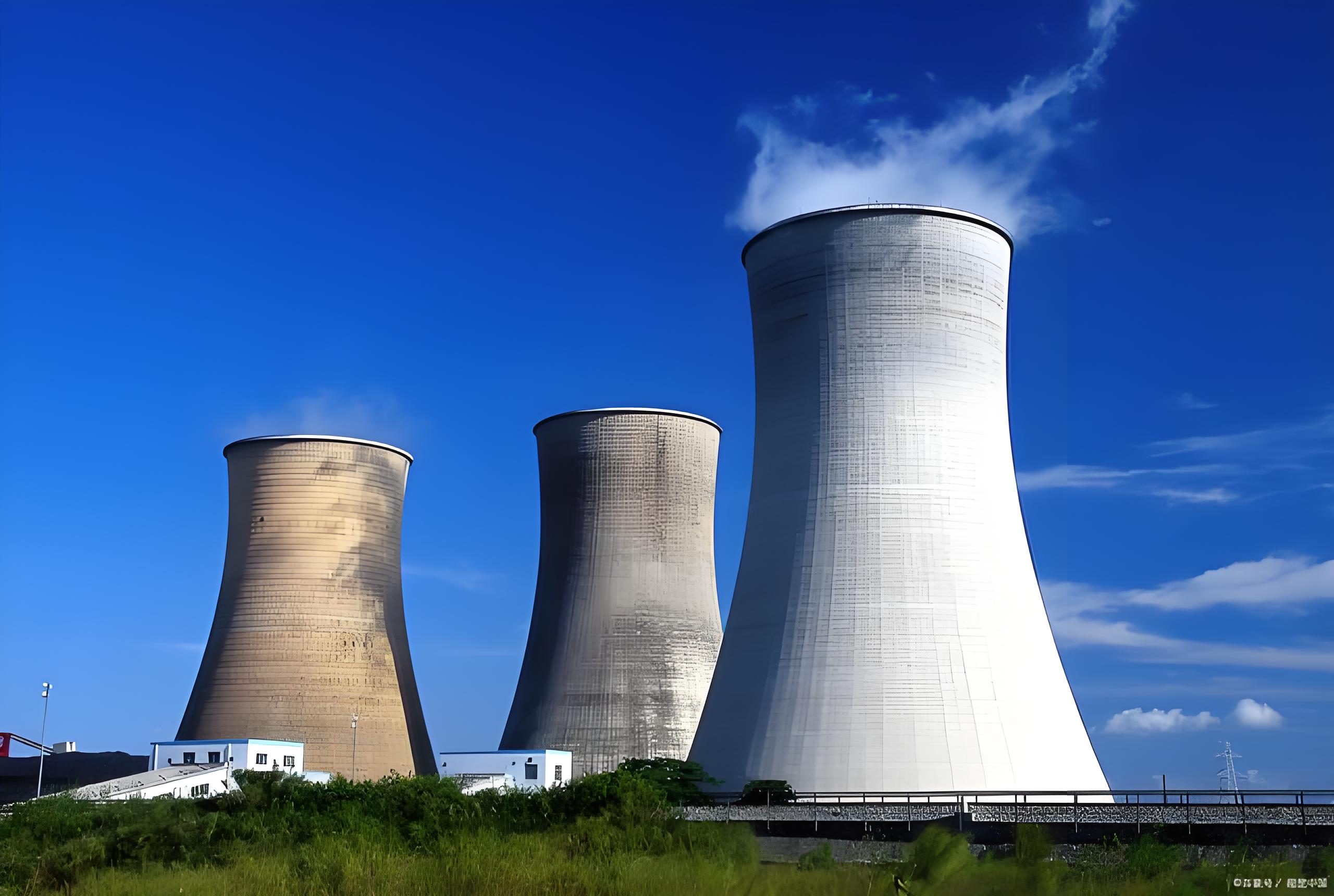

Chladicí věž s přirozeným tahem se obvykle vyznačuje vysokou hyperbolickou konstrukcí složenou z:
Tower Shell (Hyperbolic Shell) : Dvojitě zakřivený tvar, který zvyšuje stabilitu a účinnost proudění vzduchu.
Systém rozvodu vody : Rozstřikovací trubky a trysky distribuují teplou vodu rovnoměrně po náplni.
Fill Pack : Zvětšuje kontaktní plochu mezi vodou a vzduchem a urychluje výměnu tepla.
Eliminátor driftu : Zabraňuje kapkám vody unikat spolu s proudem vzduchu.
Nádrž na studenou vodu : Shromažďuje ochlazenou cirkulující vodu na dně věže.
Provoz chladicí věže s přirozeným tahem je řízen:
Horký vzduch stoupá + studený vzduch vstupuje → nepřetržité proudění vzduchu → chlazení odpařováním
Proces zahrnuje následující kroky:
Voda z průmyslového systému (typicky 30–45 °C) je rovnoměrně distribuována po plnicím balení pomocí rozprašovacích trysek.
Jak voda ohřívá vnitřní vzduch, ohřátý vzduch se stává lehčím a stoupá vzhůru.
To vytváří podtlakovou oblast uvnitř věže, která vtahuje chladný, hustý venkovní vzduch do dna.
V náplni:
Voda teče dolů
Vzduch proudí nahoru
Jejich protiproudový kontakt vede k:
Citlivý přenos tepla : Přímá výměna tepla v důsledku teplotního rozdílu
Přenos latentního tepla : Malá část vody se odpaří a odebere velké množství tepla (dominantní chladicí mechanismus)
Jak se vzduch stává teplejším a lehčím, rychle stoupá směrem nahoru, vytváří silný přirozený průvan a podporuje nepřetržité proudění vzduchu.
Po ochlazení odpařováním teplota vody obvykle klesne z přibližně 40 °C na 28–32 °C a proudí do nádrže se studenou vodou k recirkulaci.
Stahovací a expanzní tvar zvyšuje rychlost proudění vzduchu a zlepšuje přirozenou sílu tahu.
Věž zcela spoléhá na přirozené proudění vzduchu, díky čemuž je vysoce energeticky účinná pro dlouhodobý provoz ve velkém měřítku.
Proudění vzduchu uvnitř věže je plynulé a konzistentní, což zlepšuje stabilitu chlazení.
| Typ přenosu tepla | Popis | Poměr |
|---|---|---|
| Citlivý přenos tepla | Přímý pokles teploty vody | 15 %–25 % |
| Přenos latentního tepla | Odpařování odstraňuje velké latentní teplo | 70 %–80 % |
| Záření | Velmi malý efekt | <5 % |
| s | přirozeným tahem | Chladicí věž s mechanickým tahem |
|---|---|---|
| Zdroj proudění vzduchu | Přirozený průvan | Poháněno ventilátorem |
| Spotřeba energie | Velmi nízké | Vysoký |
| Stavební náklady | Vysoký | Spodní |
| Velikost struktury | Velmi velké (typicky 100–200 m) | Malé nebo střední |
| Údržba | Nízký | Vysoká (nutná údržba ventilátoru) |
| Typické aplikace | Elektrárny, chemické závody | Budovy, průmyslová zařízení |
Výroba tepelné energie
Jaderné elektrárny
Chlazení chemického procesu
Rafinace ropy
Ocelářský a hutní průmysl
Chladicí věž s přirozeným tahem využívá rozdíl hustoty mezi studeným a horkým vzduchem k vytvoření přirozeného proudění vzduchu směrem nahoru a k dosažení chlazení odpařováním.
Jeho optimalizovaná struktura poskytuje vynikající energetickou účinnost a stabilní chladicí výkon, díky čemuž je ideální pro velké průmyslové aplikace. Pochopení jeho pracovních principů umožňuje inženýrům navrhovat, vybírat, provozovat a udržovat chladicí věže efektivněji.
