Chladicí věž s příčným prouděním s indukovaným tahem

Chladicí věž s příčným prouděním s indukovaným tahem je chladicí věž s mechanickým tahem , kde je vzduch nasáván horizontálně přes padající vodní proud pomocí ventilátoru umístěného v horní části věže. Je to jeden z nejběžnějších návrhů používaných v systémech HVAC, elektrárnách a průmyslových procesech.

Základní pracovní princip chladicí věže s příčným prouděním s indukovaným tahem

1. Horká voda z procesu vstupuje do věže nahoře a  je distribuována přes náplň (médium pro výměnu tepla).

2. Vzduch  je nasáván vodorovně  přes věž pomocí ventilátorů  namontovaných nahoře (  indukovaný tah).

3. Proud vzduchu  protíná padající proud vody  (cross flow) – ochlazování probíhá odpařováním a přenosem tepla.

4. Ochlazená voda  se shromažďuje v nádrži  na dně a vrací se do systému.

5. V teplý, vlhký vzduch . je vypouštěn horní části  věže

Hlavní součásti chladicí věže s příčným prouděním s indukovaným tahem

Komponent	Funkce
Ventilátor (indukovaný tah)	Tahá vzduch přes náplň a vypouští jej nahoru
Výplň (média pro výměnu tepla)	Zvětšuje povrch vody pro lepší přenos tepla
Systém rozvodu vody	Stříká nebo distribuuje horkou vodu přes náplň
Otvory pro přívod vzduchu	Nechte vzduch vstupovat vodorovně a zabraňte vystříknutí
Eliminátory driftu	Minimalizujte kapky vody odcházející s odpadním vzduchem
Nádrž na studenou vodu	Shromažďuje ochlazenou vodu pro recirkulaci
Pouzdro/struktura	Podporuje všechny vnitřní komponenty

 Klíčové vlastnosti chladicí věže s indukovaným tahem s příčným průtokem

Design s příčným prouděním: Vzduch se pohybuje vodorovně , voda padá svisle.

Indukovaný tah: Ventilátor v horní části táhne vzduch a zajišťuje stabilní proudění vzduchu.

Snadná údržba: Komponenty, jako jsou rozvodné vany, jsou přístupné.

Dobrý výkon: Efektivní pro širokou škálu aplikací.

Menší čerpací výška: Voda teče samospádem do výplně.

Výhody chladicí věže s příčným prouděním s indukovaným tahem

✅ Stabilní proudění vzduchu díky indukovanému průvanu

✅ Tišší než typy s nuceným průvanem

✅ Snadnější přístup pro údržbu

✅ Nižší požadavek na výkon ventilátoru

Aplikace chladicí věže s příčným prouděním s indukovaným tahem

Systémy HVAC v komerčních budovách

Průmyslové chlazení (chemické, potravinářské)

Elektrárny

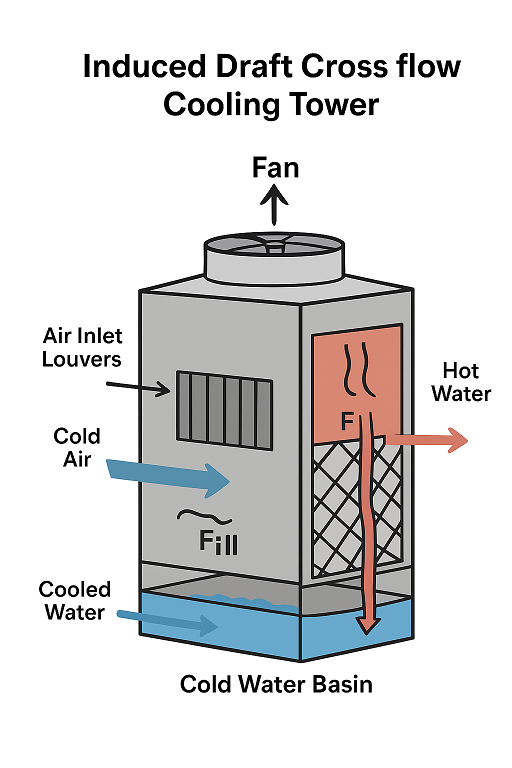

Zde je schéma ukazující, jak vzduch a voda proudí v chladicí věži s příčným prouděním s indukovaným tahem
