Jak funguje hyperbolická chladicí věž

Zavedení

Hyperbolická chladicí věž je jednou z nejznámějších staveb v elektrárnách, chemických zařízeních a velkých průmyslových areálech. Jeho tyčící se 'přesýpací hodiny' tvar je nejen esteticky pozoruhodný, ale také vysoce účinný v dynamice tekutin.
Tento článek vysvětluje pracovní principy, vnitřní strukturu a mechanismy výměny tepla hyperbolických chladicích věží, pro snazší pochopení jsou podporovány diagramy a tabulkami.

---

Konstrukční součásti hyperbolické chladicí věže

Hlavní komponenty

Typická hyperbolická chladicí věž se skládá z následujících klíčových částí:

1. Hyperbolic Shell
   Dvojitě zakřivená struktura, která zvyšuje pevnost a zároveň snižuje množství konstrukčních materiálů.

2. Systém distribuce vody
   Zahrnuje rozprašovací trubky a trysky, které distribuují teplou vodu rovnoměrně po celé náplni.

3. Fill Pack
   Poskytuje velkou plochu pro výměnu tepla mezi vodou a vzduchem – jádro odpařovacího chlazení.

4. Eliminátor úletu
   Snižuje ztrátu vodních kapek.

5. Cold-Water Basin
   Shromažďuje ochlazenou cirkulující vodu na dně věže.

---

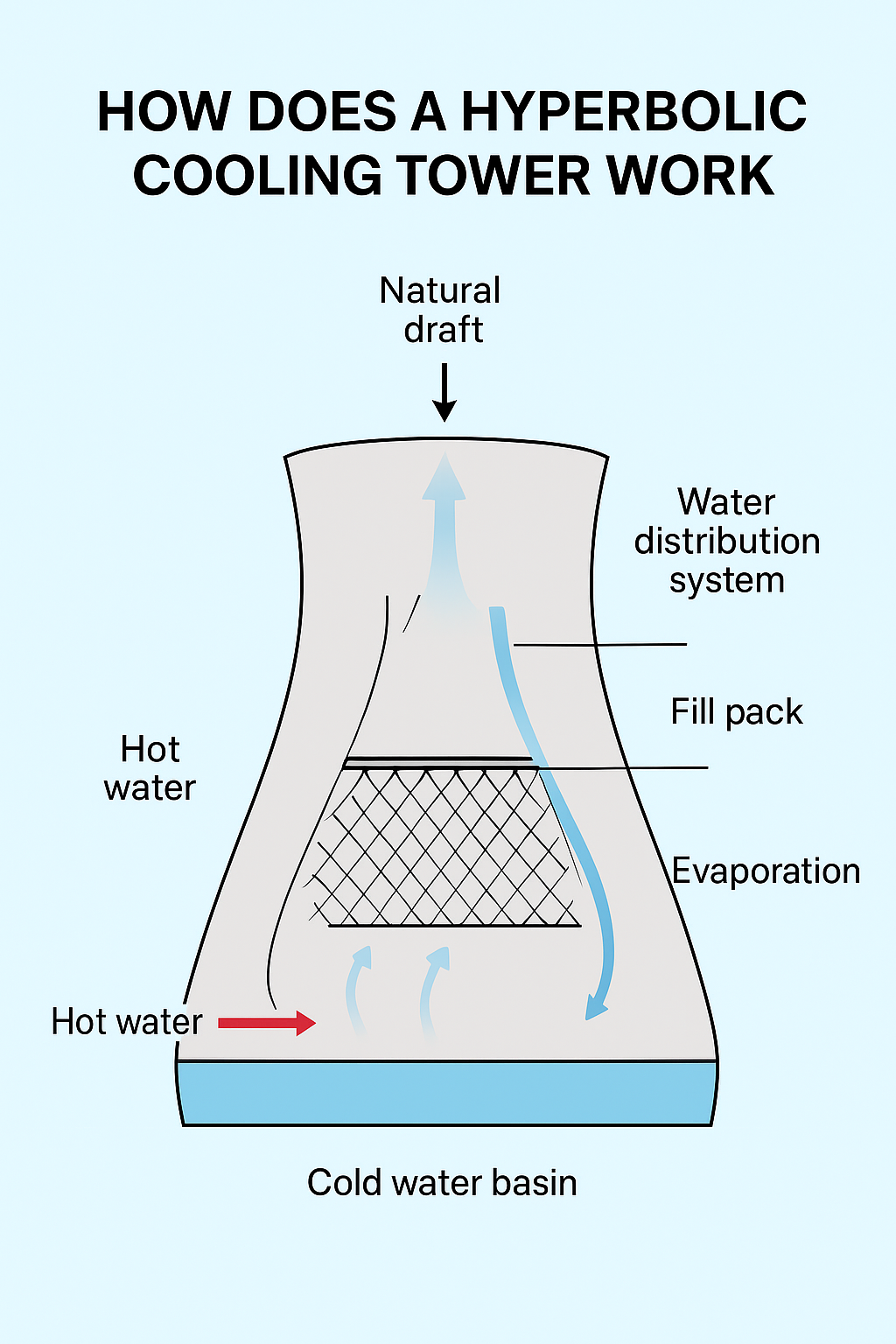

 Princip fungování hyperbolické chladicí věže

Hyperbolické chladicí věže primárně spoléhají na přirozený tah , který pohání proudění vzduchu skrz věž, což umožňuje efektivní výměnu tepla mezi vodou a vzduchem. Základním mechanismem je chlazení odpařováním.

 Přehled procesu

(1) Teplá voda vstupuje do věže

Horká cirkulující voda ze zařízení je rozstřikována směrem dolů na plnicí balení.

(2) Vzduch přirozeně vstupuje zdola

Teplý vzduch uvnitř věže se stává méně hustým a stoupá vzhůru a nasává chladnější a hustší vzduch zvenčí.

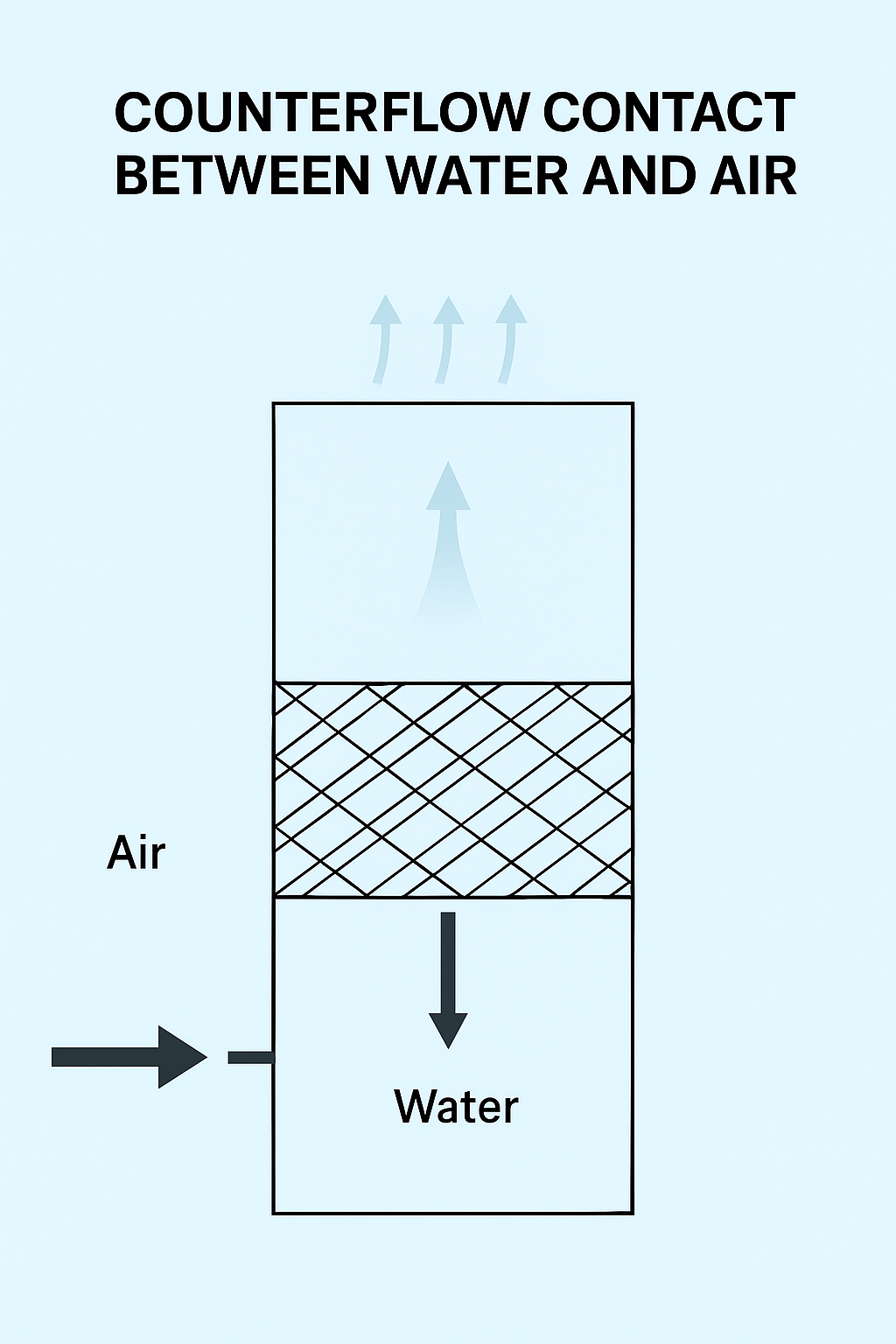

 (3) Voda a vzduch se plně dotýkají uvnitř náplně

Náplň zvětšuje plochu vodního povrchu a podporuje přenos hmoty.

 (4) Odpařování odstraňuje teplo

Pouze 1–2 % vody se vypaří, přesto se tím odebere značné teplo a sníží se teplota zbývající vody.

(5) Shromažďuje se chlazená voda

Ochlazená voda padá do nádrže se studenou vodou a je čerpána zpět do průmyslového systému.

---

 Proč hyperbolický tvar zvyšuje účinnost chlazení

1. Silný přirozený tah

Geometrie kontrakce-expanze zesiluje komínový efekt a zrychluje proudění vzduchu směrem nahoru.

2. Vynikající odolnost proti větru

Dvojitě zakřivený plášť má vynikající strukturální pevnost, vhodný pro velké elektrárny vystavené silnému větru.

3. Optimalizovaná organizace proudění vzduchu

Centrální proudění vzduchu se zrychluje směrem nahoru, zatímco periferní vzduch se průběžně doplňuje zvenčí.

---

Principy termodynamiky a mechaniky tekutin

 Chlazení odpařováním

Jak voda protéká výplní, její malá část se odpařuje, což vyžaduje značné latentní teplo. Tím se sníží teplota zbývající vody.

 Typy přenosu tepla

Přenos tepla Typ	Popis	Poměr
Citlivý přenos tepla	Přímý pokles teploty vody	15–25 %
Přenos latentního tepla	Odpařování absorbuje latentní teplo	70–80 %
Záření	Velmi malý efekt	<5 %

---

Srovnání: Věže s hyperbolickým přirozeným tahem vs. Věže s mechanickým tahem

Položka	Věž s hyperbolickým přirozeným tahem	Chladicí věž s mechanickým tahem
Síla vzdušného pohybu	Přirozený průvan, nejsou potřeba žádné ventilátory	Ventilátory vytvářejí proudění vzduchu
Spotřeba energie	Velmi nízké	Vyšší
Velikost	Velmi velké (např. elektrárny)	Malé až střední
Náklady na údržbu	Nízký	Vysoká (údržba ventilátoru)
Počáteční stavební náklady	Vysoký	Relativně nízká

---

Aplikace hyperbolických chladicích věží

Hlavní průmyslová odvětví

• Tepelné elektrárny

• Jaderné elektrárny

• Ocelárny a hutní provozy

• Chemická a petrochemická zařízení

• Velké cirkulační vodní systémy

---

 Závěr

Hyperbolická chladicí věž je pozoruhodnou kombinací inženýrství a přírodní fyziky. Jeho design s přirozeným tahem, velký rozsah a účinné chlazení odpařováním z něj činí nejspolehlivější a energeticky úsporné řešení pro velké průmyslové chladicí systémy.
Pochopení jeho pracovních principů pomáhá inženýrům efektivněji navrhovat, provozovat a optimalizovat chladicí výkon.
