Jak funguje chladič a chladicí věž

Zavedení

V moderních průmyslových zařízeních a velkých komerčních budovách se často objevují dvě základní části chladicího zařízení společně: chladič a chladicí věž .
Tento článek vysvětluje, jak každé zařízení funguje, jak fungují společně, jejich systémové komponenty, klíčové parametry a – na příkladu Mach Cooling Co., Ltd. – jak výrobci podporují návrh, výběr a údržbu systému.

To pomáhá inženýrům, technikům a projektovým manažerům lépe porozumět provozu systému, optimalizovat výkon, snížit spotřebu energie a prodloužit životnost zařízení.

---

Přehled základního vybavení

 Jak funguje chladič

Chladič odebírá teplo z vody (nebo jiného média) prostřednictvím chladicího cyklu.
V typickém vodou chlazeném chladiči vstupuje chlazená voda do výparníku, kde chladivo absorbuje teplo z vody. Chladivo se odpařuje na plyn, je stlačeno na vysoký tlak, uvolňuje teplo v kondenzátoru a stává se opět kapalným. Po expanzi a snížení tlaku znovu vstoupí do výparníku, aby se cyklus opakoval.

Klíčové komponenty

• Výparník – absorbuje teplo z chlazené vody.

• Kompresor – stlačuje nízkotlaký plyn na páru o vysoké teplotě.

• Kondenzátor – uvolňuje teplo do chladicí vody z chladicí věže.

• Expanzní ventil – snižuje tlak a teplotu chladiva.

• Smyčky chlazené vody a chladicí vody – transportují teplo do a z chladiče.

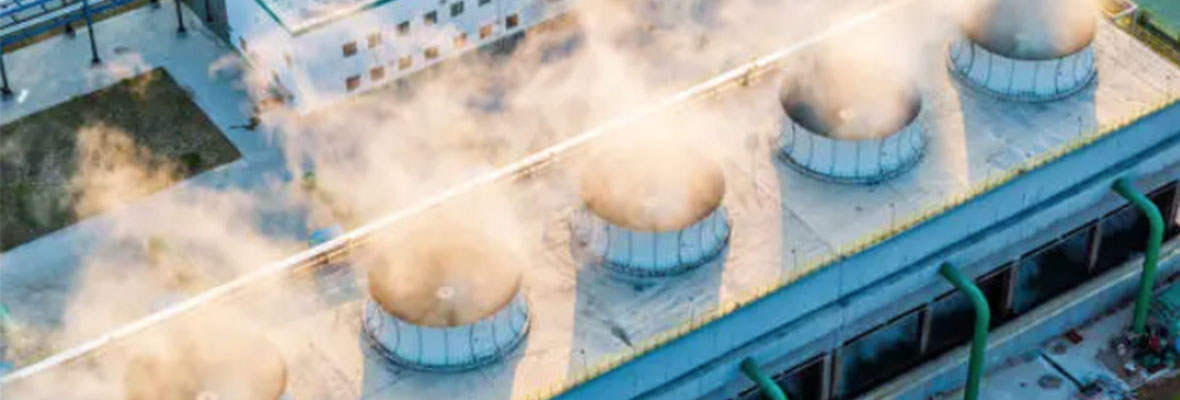

 Jak funguje chladicí věž

Chladicí věž ochlazuje horkou vodu (z kondenzátoru chladiče) přiváděním vody a vzduchu do kontaktu.
Horká voda je rozstřikována přes náplň, čímž se zvětšuje plocha. Proudění vzduchu – přirozený tah nebo mechanický tah poháněný ventilátorem – způsobuje, že se malá část vody odpaří, odebírá teplo a ochlazuje zbývající vodu, než se vrátí do kondenzátoru.

Klíčové komponenty

• Sprej nebo rozvod vody

• Plnicí médium – zvětšuje teplosměnnou plochu

• Ventilátory – pohánějí proudění vzduchu

• Nádrž a oběhové čerpadlo – shromažďuje a dodává chladicí vodu

• Eliminátory úletů – snižují ztráty vody

Proč se chladiče a chladicí věže používají společně

• Vodou chlazené chladiče využívají ke kondenzaci chladiva chladicí vodu z chladicí věže, což výrazně zvyšuje účinnost.

• Chladicí věže mohou dosáhnout nižších teplot pro odvádění tepla než vzduchem chlazené systémy.

• Tato kombinace je široce používána v budovách s velkým chladicím zatížením, průmyslových závodech a prostředích s přesnou regulací teploty.

---

Vysvětlení toku systému

 Schéma procesu systému (textový popis)

Systém chladiče + chladicí věže sleduje tento cyklus:

1. Chladič posílá chlazenou vodu do AHU, FCU nebo procesního zařízení.

2. Teplá vratná voda proudí zpět do výparníku chladiče.

3. V kondenzátoru chladiče se teplo chladiva přenáší do chladicí vody.

4. Horká chladicí voda je čerpána do chladicí věže.

5. Chladicí věž odebírá teplo odpařováním a prouděním vzduchu.

6. Ochlazená voda se vrací do kondenzátoru a cyklus se opakuje.

 Typická tabulky parametrů

smyčka	Teplota vstupu	Teplota výstupu	Popis
Smyčka chlazené vody	Napájení ~6 °C	Návratnost ~12 °C	Poskytuje chlazení budovy/zařízení.
Smyčka chladicí vody (kondenzační voda)	~27 °C do kondenzátoru	~32 °C z kondenzátoru	Odstraňuje teplo z chladiva chladiče.
Vývod chladicí věže	~22–25 °C	Závisí na teplotě mokrého teploměru	Posílá ochlazenou vodu zpět do chladiče.

 Role Machova chlazení v systémové integraci

jako profesionální výrobce chladicího zařízení Mach Cooling podporuje uživatele s:

• Výběr zařízení
  Doporučení vhodných chladičů a chladicích věží na základě chladicí zátěže, okolních podmínek a požadavků procesu.

• Integrace systému
  Zajištění správného sladění čerpadel, potrubí, kapacity chladicí věže a řídicích systémů.

• Instalace a uvedení do provozu
  Podpora na místě pro dosažení stabilního a efektivního provozu.

• Pokyny pro údržbu
  Úprava vody, antikorozní opatření, pravidelná kontrola.

• Řešení pro úsporu energie
  Zlepšení regulace teploty chladicí věže, optimalizace provozu ventilátoru, snížení ztrát vody.

---

Klíčové konstrukční faktory a provozní poznámky

 Důležité konstrukční faktory

• Rozdíl teplot chladicí vody a mokrého teploměru
  Určuje minimální výstupní teplotu chladicí věže.

• Kondenzační teplota chladiče
  Nižší kondenzační teplota = vyšší účinnost chladiče.

• Průtok a rychlost vody
  Zabraňuje usazování vodního kamene a zajišťuje efektivní přenos tepla.

• Výběr média a ventilátoru
  Přímý vliv na výkon věže.

• Úprava vody
  Nezbytná pro zamezení tvorby vodního kamene, koroze a biologického růstu.

 Tipy pro provoz a údržbu

• Pravidelně kontrolujte trysky chladicí věže, plnění a rozvod vody.

• Zajistěte, aby kvalita chladicí vody splňovala normy pro snížení tvorby vodního kamene v kondenzátoru.

• Údržba řemenů ventilátoru, ložisek a motorových sestav.

• Řídit odkalování chladicí věže pro udržení poměru koncentrace.

• Pro chladiče:

• Zkontrolujte stav kompresoru

• Sledujte hladiny chladiva

• Dodržujte teplotu přívodu chlazené vody

• Identifikujte příznaky systémových problémů:

• Vysoká teplota vratné vody

• Nadměrný hluk nebo vibrace

• Snížená kapacita chlazení

---

 Závěr a výhled

Závěr

Tento článek vysvětluje pracovní principy chladičů a chladicích věží a také to, jak spolupracují při vytváření účinného chladicího systému.
Výrobci jako Mach Cooling hrají zásadní roli při návrhu systému, výběru zařízení, instalaci, údržbě a optimalizaci.
Správný návrh, správný provoz a pravidelná údržba jsou klíčem k zajištění dlouhodobé účinnosti systému.

Výhled

Budoucí chladicí systémy se budou stále více zaměřovat na:

• Energetická účinnost

• Chytré monitorování a ovládání

• Technologie šetřící vodu

• Nové výplňové materiály a vylepšený design proudění vzduchu

Spolupráce se zkušenými výrobci, jako je Mach Cooling, pomáhá podnikům dosáhnout stabilního, efektivního a udržitelného chladicího výkonu.
