หอหล่อเย็น ลูปปิด ระบบ

ระบบวงปิด หอหล่อเย็น (หรือที่เรียกว่าวงจรปิด หอหล่อเย็น ) คือระบบปฏิเสธความร้อนที่ของไหลในกระบวนการ (เช่น น้ำ ไกลคอล หรือน้ำมัน) ไหลเวียนในวงที่ปิดผนึกและถูกทำให้เย็นทางอ้อมผ่านตัวแลกเปลี่ยนความร้อนที่สร้างไว้ในหอคอย ของเหลวในกระบวนการไม่เหมือนกับหอคอยแบบเปิดตรงที่ของเหลวในกระบวนการจะไม่สัมผัสโดยตรงกับอากาศโดยรอบ

หอหล่อเย็น ลูปปิด หลักการทำงานของระบบ

1. หอหล่อเย็น ลูปปิด ลูปหลักของระบบ (ของเหลวในกระบวนการ):

ของไหลในกระบวนการ (เช่น น้ำเย็นหรือสารละลายไกลคอล) ไหลผ่านขดลวด (โดยปกติจะเป็นทองแดงหรือเหล็กกล้า) ภายใน หอหล่อเย็น

เนื่องจากวงปิด ของเหลวจึงยังคงสะอาดและไม่มีการปนเปื้อน

2. หอหล่อเย็น ลูปปิด ระบบ ลูปรอง (สเปรย์น้ำ + อากาศ):

อากาศโดยรอบถูกดึงหรือบังคับเหนือขดลวด

ในเวลาเดียวกัน น้ำจะถูกพ่นลงบนคอยล์ ซึ่งจะระเหยออกไปบางส่วน เพื่อขจัดความร้อนออกจากของไหลในกระบวนการภายในคอยล์

จากนั้นน้ำสเปรย์อุ่นจะสะสมในอ่างและหมุนเวียนกลับ (โดยสูญเสียน้ำบางส่วนแทนที่ด้วยน้ำแต่งหน้า)

3. หอหล่อเย็น ลูปปิด ระบบปฏิเสธความร้อน:

การถ่ายเทความร้อนจากของไหลในกระบวนการ → ผนังคอยล์ → สเปรย์น้ำ + อากาศ → บรรยากาศ

หอหล่อเย็น ลูปปิด ข้อดีของระบบ

ของไหลในกระบวนการทำความสะอาด – ไม่มีการสัมผัสสิ่งสกปรก ตะกรัน หรือสิ่งปนเปื้อนทางชีวภาพในอากาศ

การบำบัดน้ำที่ลดลง – มีเพียงวงสเปรย์น้ำเท่านั้นที่ต้องการการบำบัด ไม่ใช่ของเหลวในกระบวนการหลัก

ใช้งานได้ตลอดทั้งปี – สามารถทำงานได้ทั้งในสภาพอากาศร้อนและเย็นด้วยการออกแบบที่เหมาะสม

การบำรุงรักษาต่ำ – อุปกรณ์ในกระบวนการผลิต (เครื่องทำความเย็น เครื่องแลกเปลี่ยนความร้อน) ได้รับการปกป้องจากการเปรอะเปื้อน

หอหล่อเย็น ลูปปิด แอปพลิเคชันทั่วไปของระบบ

HVAC วงจรน้ำเย็น

ศูนย์ข้อมูลและการระบายความร้อนของเซิร์ฟเวอร์

การทำความเย็นในกระบวนการอุตสาหกรรม (พลาสติก เคมี อาหาร ยา)

ระบบทำความเย็นแบบวงจรปิด (การทำความเย็นไกลคอล/น้ำเกลือ)

หอหล่อเย็น ลูปปิด ส่วนประกอบสำคัญของระบบ

คอยล์/ตัวแลกเปลี่ยนความร้อน (เหล็ก ทองแดง หรือสแตนเลส)

ปั๊มสเปรย์และหัวฉีดสเปรย์

ระบบพัดลม (กระแสลมชักนำหรือกระแสลมบังคับ)

อ่างล้างหน้าสำหรับฉีดน้ำ

ระบบน้ำแต่งหน้าและเลือดออก

ระบบบำบัดน้ำเสีย (สำหรับวงสเปรย์)

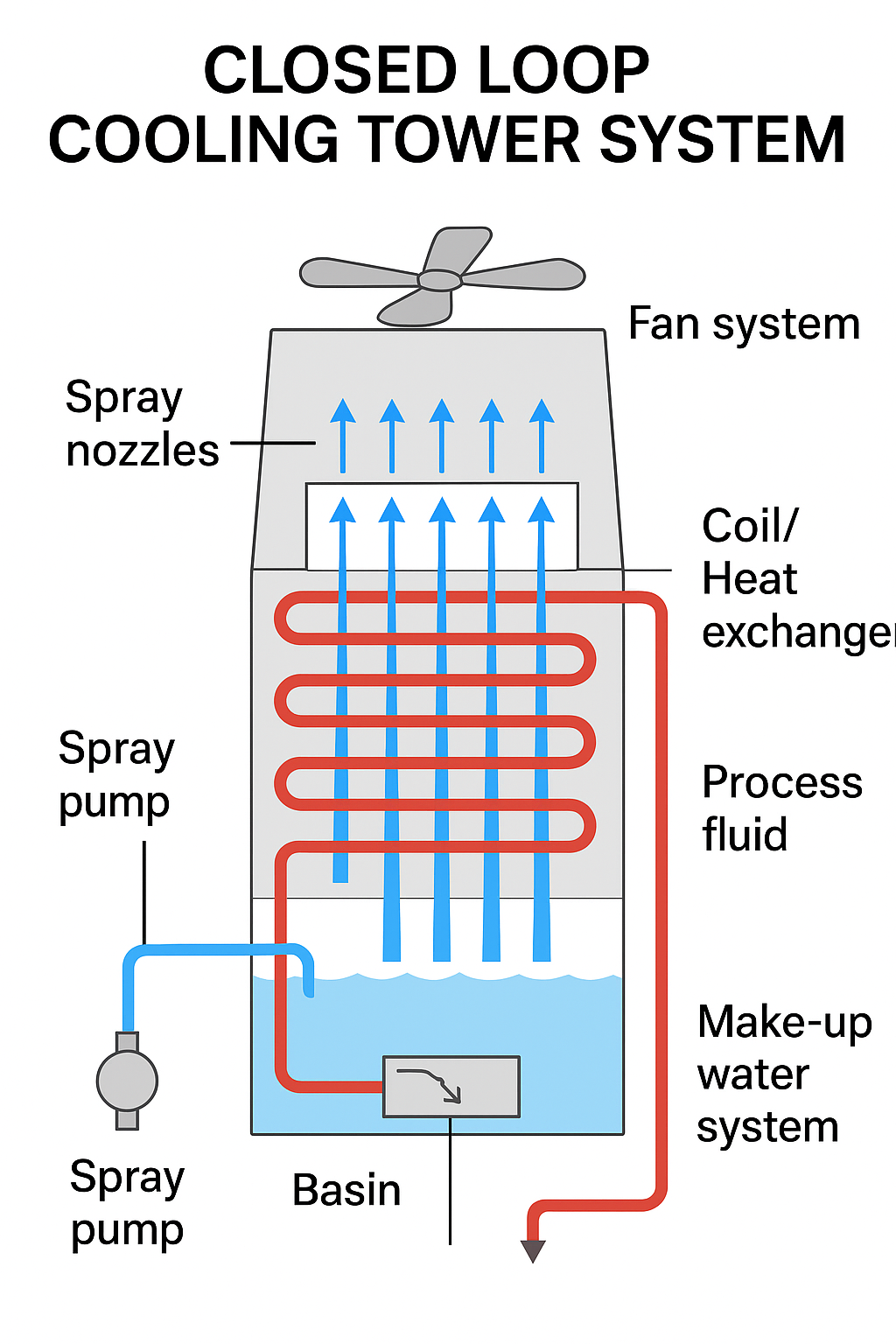

นี่คือไดอะแกรมของระบบวงปิด หอหล่อเย็น พร้อมส่วนต่างๆ ที่มีป้ายกำกับ
